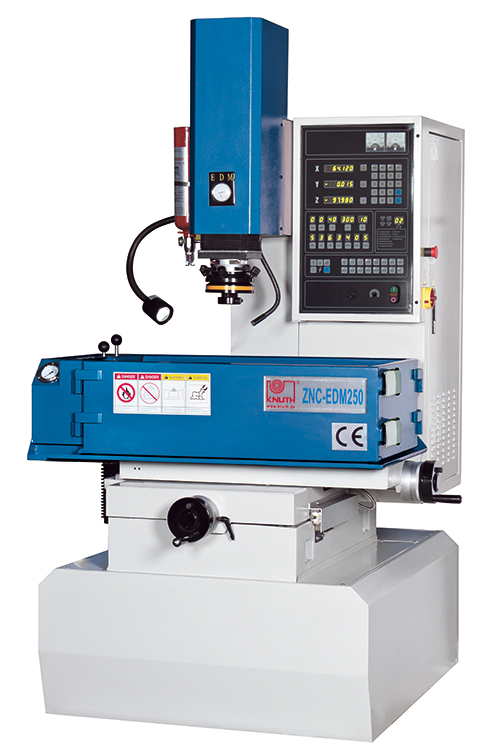

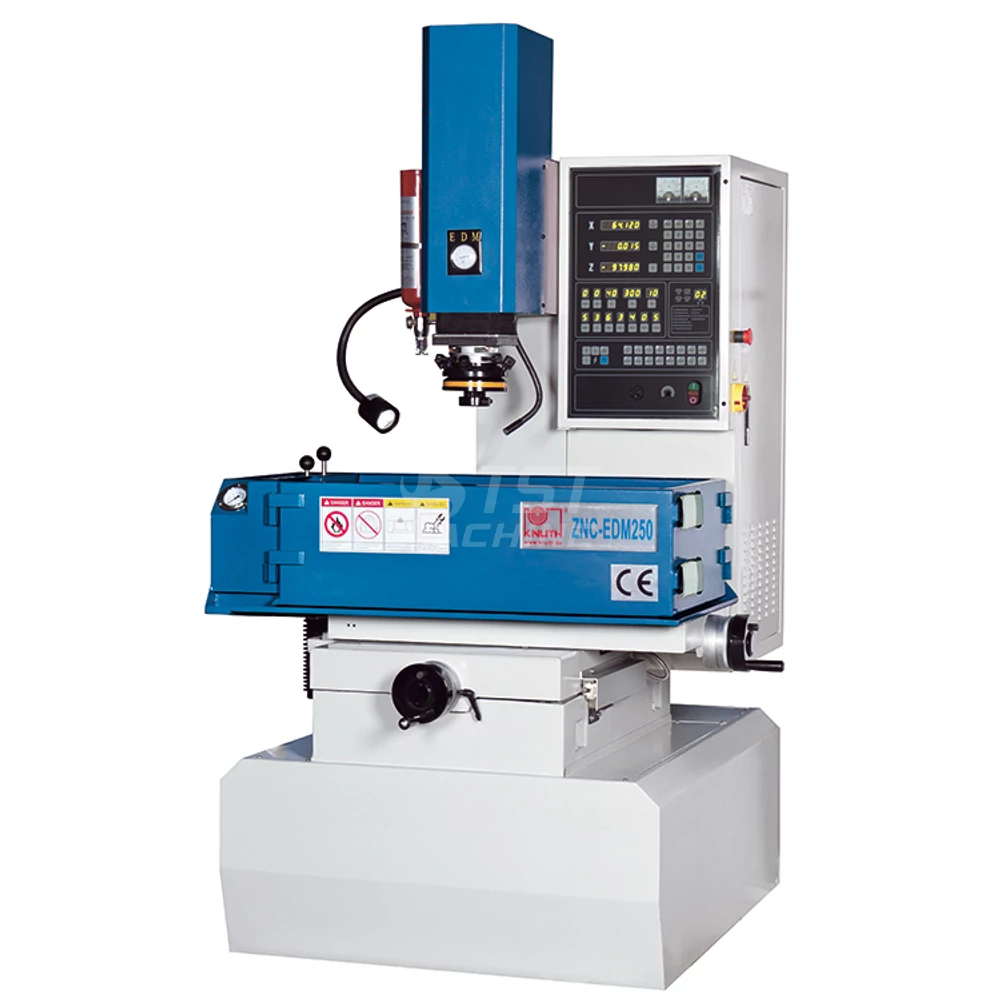

ZNC-EDM 250 Szikraforgácsoló gép
Leírás és Paraméterek
Főbb jellemzők:
Nagy teljesítmény, sebesség és pontosság a Z-tengelyen az NC-vezérlésnek köszönhetően
felhasználóbarát vezérlés segít a paraméterek kiválasztásában
X és Y tengelyeken előfeszített golyósorsó biztosítja a mozgásokat
a fő tengelyt precíziós orsó mozgatja, mely saját kenőrendszerrel rendelkezik
ez az orsó állandó hőmérsékletét biztosítja, minimális rezgéssel és maximális pontossággal
a dielektrikumot neves európai gyártó szivattyúja szállítja
könnyen elsajátítható gépkezelés és programozás
alacsony karbantartási igény, nagy hatékonyság
diagnosztikai rendszer a hiba meghatározáshoz
További jellemzők:
kompakt gépkialakítás kis munkadarabok megmunkálásához
merev gépváz
lineáris mérőlécek minden tengelyen biztosítják a folyamatos pontosságot
szeparált dielektrikum tartály
alacsony karbantartási igény, nagy hatékonyság
DC szervo hajtás a rendszer finom hangolásához
felhasználóbarát, könnyű elsajátítani a kezelését
a paraméterek bevitele közvetlenül történik
az egyedi megmunkálás paraméterei tárolhatók
Normál tartozékok:
tűzérzékelő (automatikusan eloltja a keletkező tüzet)
halogén munkatér megvilágítás
üvegléc X és Y tengelyen
elektróda rögzítő fej
szűrő
kezelőszerszám klt
angol nyelvű dokumentáció
Opcionálisan rendelhető:
Állítható elektróda fej (K-100 107)
Mágnes asztal (K-250 278)
Tartalék alkatrész szet 5 évre (K-259 171)
Dielektrikum
Szűrő szett
Nagy teljesítmény, sebesség és pontosság a Z-tengelyen az NC-vezérlésnek köszönhetően
felhasználóbarát vezérlés segít a paraméterek kiválasztásában
X és Y tengelyeken előfeszített golyósorsó biztosítja a mozgásokat
a fő tengelyt precíziós orsó mozgatja, mely saját kenőrendszerrel rendelkezik
ez az orsó állandó hőmérsékletét biztosítja, minimális rezgéssel és maximális pontossággal
a dielektrikumot neves európai gyártó szivattyúja szállítja
könnyen elsajátítható gépkezelés és programozás
alacsony karbantartási igény, nagy hatékonyság
diagnosztikai rendszer a hiba meghatározáshoz
További jellemzők:
kompakt gépkialakítás kis munkadarabok megmunkálásához
merev gépváz
lineáris mérőlécek minden tengelyen biztosítják a folyamatos pontosságot
szeparált dielektrikum tartály
alacsony karbantartási igény, nagy hatékonyság
DC szervo hajtás a rendszer finom hangolásához
felhasználóbarát, könnyű elsajátítani a kezelését
a paraméterek bevitele közvetlenül történik
az egyedi megmunkálás paraméterei tárolhatók
Normál tartozékok:
tűzérzékelő (automatikusan eloltja a keletkező tüzet)
halogén munkatér megvilágítás
üvegléc X és Y tengelyen
elektróda rögzítő fej
szűrő
kezelőszerszám klt
angol nyelvű dokumentáció
Opcionálisan rendelhető:
Állítható elektróda fej (K-100 107)
Mágnes asztal (K-250 278)
Tartalék alkatrész szet 5 évre (K-259 171)
Dielektrikum
Szűrő szett
| Gép típus | ZNC-EDM 250 Szikraforgácsoló gép |
| Cikkszám | K-100105 |
| Vezérlés típusa (controller type) | Saját vezérléssel |
| Fej programozható löket (Z-axis travel) | 200 mm |
| Asztal hossz (Table length) | 450 mm |
| Asztal szélesség (Table width) | 280 mm |
| Max elektróda súly (Max. electode weight) | 30 kg |
| Asztalsík- elektróda távolsága (Tablesurface-electrode distance) | 400 mm |
| Anyagleválasztási sebesség (Machining speed) | 400 mm2/min |
| Elérhető felületi érdesség (Best Surface roughness) | 0.3 Ra |
| Generátor max. áram ( Max otput current) | 40 A |
| Teljes áramfelvétel ( Total power input) | 5 kVA |
| Elektróda kopás ( Electrode wear rate) | 0.2 % |
| Gép hossz (L=Machine lenght) | 1390 mm |
| Gép szélesség (W=Machine widht) | 1480 mm |
| Gép magasság (H=Machine height) | 2100 mm |
| Gép súly (machine weight) | 1000 kg |
| Gép tömeg (Machine weight) | 1000 kg |
