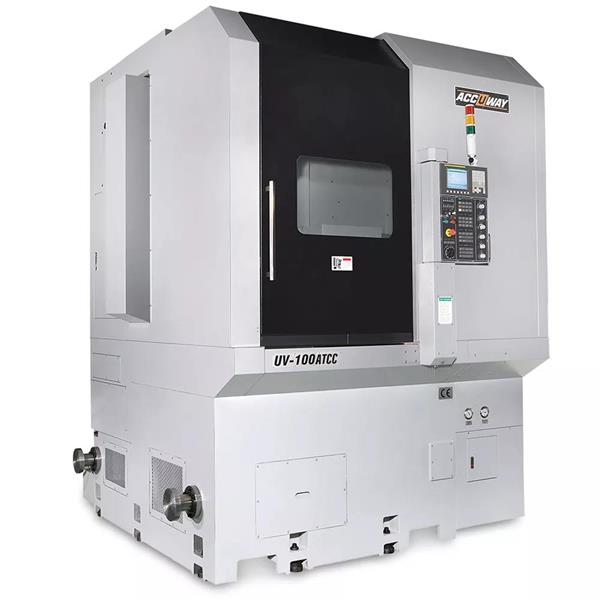

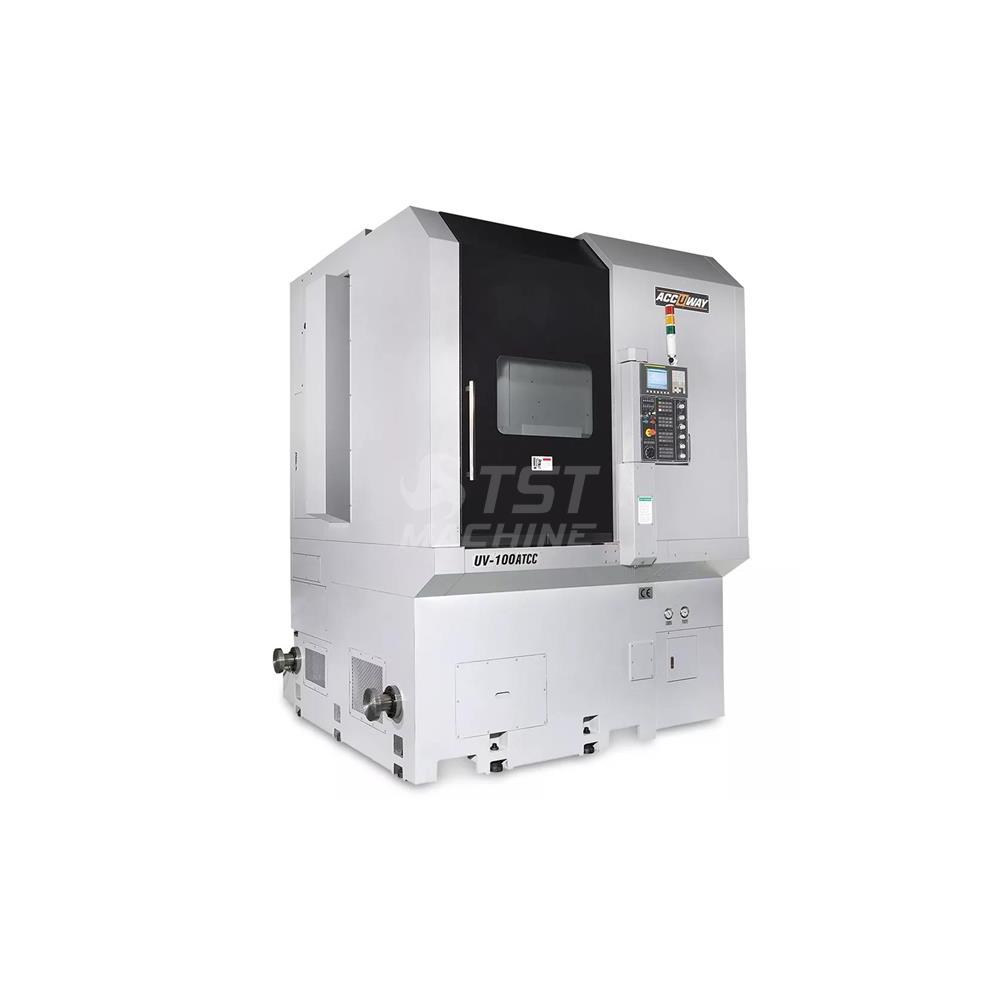

UV-100ATCC Függőleges CNC eszterga szerszámcserélővel és hajtott szerszámmal
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UV-100ATCC eszterga bemutatása:
Az UV-100 eszterga sorozat Meehanite öntvényből készült masszív gépágya és oszlopa nagy merevséget biztosít a nagy igénybevételű és pontos megmunkálásokhoz.
A nagy átmérőjű főorsó csapágy kombinálva a széles nyomatéktartományú motorral szintén nagy mértékben növeli a merevséget.
Az ATCC modellek másodlagos orsóval rendelkeznek a különböző forgó szerszámos technológiákhoz. A BT-50 kúppal rendelkező másodlagos orsóban automatikus szerszámcserélő váltja a szerszámokat egy 12 állású szerszámtárból.
Összességében, nagy pontosságú és merev megmunkálást biztosító konstrukció bonyolultabb munkadarabokhoz.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
Növelt főorsó teljesítmény (37/45 kW)
20-baros hűtőfolyadék rendszer
Renishaw HPRA szerszámbemérő
Automata munkatérajtó
Olajköd elszívó
Olajleválasztó
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UV-100ATCC eszterga bemutatása:
Az UV-100 eszterga sorozat Meehanite öntvényből készült masszív gépágya és oszlopa nagy merevséget biztosít a nagy igénybevételű és pontos megmunkálásokhoz.
A nagy átmérőjű főorsó csapágy kombinálva a széles nyomatéktartományú motorral szintén nagy mértékben növeli a merevséget.
Az ATCC modellek másodlagos orsóval rendelkeznek a különböző forgó szerszámos technológiákhoz. A BT-50 kúppal rendelkező másodlagos orsóban automatikus szerszámcserélő váltja a szerszámokat egy 12 állású szerszámtárból.
Összességében, nagy pontosságú és merev megmunkálást biztosító konstrukció bonyolultabb munkadarabokhoz.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
Növelt főorsó teljesítmény (37/45 kW)
20-baros hűtőfolyadék rendszer
Renishaw HPRA szerszámbemérő
Automata munkatérajtó
Olajköd elszívó
Olajleválasztó
| Gép típus | UV-100ATCC Függőleges CNC eszterga szerszámcserélővel és hajtott szerszámmal |
| Cikkszám | AW-UV-100ATCC |
| Vezeték típus: edzett lapos / lineár | csúszó |
| Vezérlés típusa (controller type) | FANUC 0i-T |
| Mdb maximális magassága (Max. height of works piece) | 700 mm |
| Gyorsmenet X (Rapid X) | 15 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 7 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| C tengely van / nincs (C axis) | van |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 37 |
| Gép hossz (L=Machine lenght) | 2700 mm |
| Gép szélesség (W=Machine widht) | 3700 mm |
| Gép magasság (H=Machine height) | 4000 mm |
| Gép súly (machine weight) | 17000 kg |
