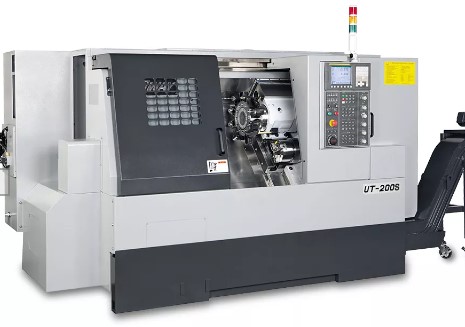

UT-200SM ellenorsós CNC eszterga hajtott szerszámmal
Leírás és Paraméterek
ACCUWAY CNC esztergák bemutatása
Monoblock öntvényből készült ferde ágyszerkezet:
A gépágy egybe öntött kiváló minőségű Meehanite öntvényből készül, hogy lehetővé tegye a magas szakitószilárdságú kemény anyagok nehéz megmunkálását is.
Széles, edzett és köszörült BOXWAY szerkezetű csúszófelületek Turcit bevonatúak és kézzel hántoltak az ultraprecízitás érdekében.
A tökéletes felületi kialakítás hatására a szánok mozgása csendes és stabil, minimálisra csökken a megmunkálás során keletkező rezgés így biztosítva a tökéletes megmunkált felületet és nem mellékesen megnöveli a szerszámok élettartamát.
A tengelyeket sima, gyakorlatilag holtjáték nélküli mozgását a precíziós golyóorsó és az ehhez közvetlenül csatlakozó az AC szervomotor biztosítja.
Built-in motorral hajtott főorsó
Az orsóház hőszimmetrikus kialakítása csökkenti a torzulást és stabil pontosságot biztosít a munkadarabokon még a folyamatos, nagy sebességű megmunkálás során is.
Az orsót az orsó elején és hátulján dupla sor kúpos görgős csapágyak támasztják alá, amelyek ellenállnak az axiális forgácsoló erőnek, míg az önbeálló ferdecsapágyak óriási radiális terhelhetőséget biztosítanak
Stabil vezetékrendszerek:
Az axiális irány nagy pontosságú golyósorsót és nagy pontosságú csapágyazást alkalmaz, hatékonyan kiküszöbölve a holtjátékot és a termikus nyúlás elmozdulását, stabil és nagy CP-értékű kész alkatrészeket biztosít.
Az UT-300SY szériánál az Y-tengelyhez 30 fokos csúszó alátétet és virtuális kompozit szerkezetet alkalmazunk a nagy merevség és stabilitás érdekében. Az axiális csúszófelületre ragasztott hántolt Turcite kopó bevonat biztosítja a hosszútávú sima mozgást és pontosságot.
UT-200 CNC esztergacsalád általános bemutatása:
Nagy teljesítményű merev ellenosós hajtottszerszámos CNC esztergagép
• max munkadarab méret D240x450 mm
• helyigénye 3,9x1.6 m !!!
• a vevői igényeinek kiszolgálására számtalan változatban rendelhető
• a hosszú élettartamot köszörült laposvezetékek biztosítják
• ferde ágyszerkezet dőlésszöge 60 fok
• VDI40 vagy BMT40 hajtottszerszámos revolverfej
• Hajtott szerszámok száma 12 db
• Főorsó fordulat 4.500 Ford/perc
• Ellenorsó fordulat 6.000 Ford/perc
• FANUC 0iT vezérlés
UT-200 CNC esztergacsalád rendkívül sok kialakításban rendelhető:
• UT-200 M 3 tengelyes CNC eszterga (szegnyereg, nincs ellenorsó)
• UT-200 S 2+1 tengelyes ellenorsós CNC eszterga (szegnyereg helyett ellenorsó)
• UT-200 SM 3+1 tengelyes ellenorsós hajtottszerszámos eszterga (C tengely mindkét orsón)
• UT-200 SY hajtottszerszámos eszterga Y tengellyel ellenorsóval (C tengely mindkét orsón)
• UT-200 Y hajtottszerszámos eszterga Y tengellyel (C tengely a főorsón) Nincs ellenorsó
• UA-200 Y hajtottszerszámos eszterga Y tengellyel (C tengely a főorsón) Nincs ellenorsó
Alapfelszereltség:
• Hirdaulikus tokmány 200 mm
• Fanuc 0i-T vezérlés és 10.4” színes kijelző
• 400 férőhelyes programtárhely 512Kb
• hőcserélős elektromos szekrény
• 4-bar hűtővíznyomás
• Forgácskihordó és kocsi
• 3 szett puha és 1 szett kemény pofa
• 2 szett 20x20 szögletes szárú késbefogó
• Befogók: 32mm furatkés befogó 3db
• Szűkítő hüvelyek 6-8-10-12-16-20-25
Opcionális kiegészítők:
• RENISHAW HPRA szerszámbemérő
• hajtott szerszámtartó 0 és 90 fokos
• Rúdadagoló interface 7 vagy 24 PIN extra M kóddal
• Rúdadagoló 1.5m 5-6mm-ig
• Automata ajtó
• Munkadarab elkapó
• Olajköd leválasztó
• 20 bar hűtés
• meghajtott szerszámtartó 0 és 90 fokos
- Az Accuway Machinery Corporation a függőleges megmunkáló központok és CNC esztergagépek egyik vezető szerszámgyártója Tajvanban.
- Az 1986-ban alapított céget a félvezetőipar számára öntőformák és szerszámok szállításával alapították, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiákat halmozott fel.
- Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővíti üzleti hatókörét azáltal, hogy a legmodernebb eszterga-maró központok fejlesztésére összpontosít, hogy megfeleljen a szigorú forgácsolási igényeknek.
- Öntvény-, revolver-, orsó- és még egyedi szerszámtervezési technológiával is rendelkezünk, hogy megfeleljünk a felmerülő gyártási kihívásoknak.
- A személyre szabott kulcsrakész rendszerű kombinált portálautomatizálás kivételes termelékenységet és sokoldalúságot biztosít a fejlett és hatékony gyártási megoldások számára.
- Jelenleg a gyártópadló körülbelül 10 000 négyzetméteres, két gyárra osztva Tajvan központjában Tajpejben , a precíziós gépgyártás központjában.
Monoblock öntvényből készült ferde ágyszerkezet:
A gépágy egybe öntött kiváló minőségű Meehanite öntvényből készül, hogy lehetővé tegye a magas szakitószilárdságú kemény anyagok nehéz megmunkálását is.
Széles, edzett és köszörült BOXWAY szerkezetű csúszófelületek Turcit bevonatúak és kézzel hántoltak az ultraprecízitás érdekében.
A tökéletes felületi kialakítás hatására a szánok mozgása csendes és stabil, minimálisra csökken a megmunkálás során keletkező rezgés így biztosítva a tökéletes megmunkált felületet és nem mellékesen megnöveli a szerszámok élettartamát.
A tengelyeket sima, gyakorlatilag holtjáték nélküli mozgását a precíziós golyóorsó és az ehhez közvetlenül csatlakozó az AC szervomotor biztosítja.
Built-in motorral hajtott főorsó
Az orsóház hőszimmetrikus kialakítása csökkenti a torzulást és stabil pontosságot biztosít a munkadarabokon még a folyamatos, nagy sebességű megmunkálás során is.
Az orsót az orsó elején és hátulján dupla sor kúpos görgős csapágyak támasztják alá, amelyek ellenállnak az axiális forgácsoló erőnek, míg az önbeálló ferdecsapágyak óriási radiális terhelhetőséget biztosítanak
Stabil vezetékrendszerek:
Az axiális irány nagy pontosságú golyósorsót és nagy pontosságú csapágyazást alkalmaz, hatékonyan kiküszöbölve a holtjátékot és a termikus nyúlás elmozdulását, stabil és nagy CP-értékű kész alkatrészeket biztosít.
Az UT-300SY szériánál az Y-tengelyhez 30 fokos csúszó alátétet és virtuális kompozit szerkezetet alkalmazunk a nagy merevség és stabilitás érdekében. Az axiális csúszófelületre ragasztott hántolt Turcite kopó bevonat biztosítja a hosszútávú sima mozgást és pontosságot.
UT-200 CNC esztergacsalád általános bemutatása:
Nagy teljesítményű merev ellenosós hajtottszerszámos CNC esztergagép
• max munkadarab méret D240x450 mm
• helyigénye 3,9x1.6 m !!!
• a vevői igényeinek kiszolgálására számtalan változatban rendelhető
• a hosszú élettartamot köszörült laposvezetékek biztosítják
• ferde ágyszerkezet dőlésszöge 60 fok
• VDI40 vagy BMT40 hajtottszerszámos revolverfej
• Hajtott szerszámok száma 12 db
• Főorsó fordulat 4.500 Ford/perc
• Ellenorsó fordulat 6.000 Ford/perc
• FANUC 0iT vezérlés
UT-200 CNC esztergacsalád rendkívül sok kialakításban rendelhető:
• UT-200 M 3 tengelyes CNC eszterga (szegnyereg, nincs ellenorsó)
• UT-200 S 2+1 tengelyes ellenorsós CNC eszterga (szegnyereg helyett ellenorsó)
• UT-200 SM 3+1 tengelyes ellenorsós hajtottszerszámos eszterga (C tengely mindkét orsón)
• UT-200 SY hajtottszerszámos eszterga Y tengellyel ellenorsóval (C tengely mindkét orsón)
• UT-200 Y hajtottszerszámos eszterga Y tengellyel (C tengely a főorsón) Nincs ellenorsó
• UA-200 Y hajtottszerszámos eszterga Y tengellyel (C tengely a főorsón) Nincs ellenorsó
Alapfelszereltség:
• Hirdaulikus tokmány 200 mm
• Fanuc 0i-T vezérlés és 10.4” színes kijelző
• 400 férőhelyes programtárhely 512Kb
• hőcserélős elektromos szekrény
• 4-bar hűtővíznyomás
• Forgácskihordó és kocsi
• 3 szett puha és 1 szett kemény pofa
• 2 szett 20x20 szögletes szárú késbefogó
• Befogók: 32mm furatkés befogó 3db
• Szűkítő hüvelyek 6-8-10-12-16-20-25
Opcionális kiegészítők:
• RENISHAW HPRA szerszámbemérő
• hajtott szerszámtartó 0 és 90 fokos
• Rúdadagoló interface 7 vagy 24 PIN extra M kóddal
• Rúdadagoló 1.5m 5-6mm-ig
• Automata ajtó
• Munkadarab elkapó
• Olajköd leválasztó
• 20 bar hűtés
• meghajtott szerszámtartó 0 és 90 fokos
- Az Accuway Machinery Corporation a függőleges megmunkáló központok és CNC esztergagépek egyik vezető szerszámgyártója Tajvanban.
- Az 1986-ban alapított céget a félvezetőipar számára öntőformák és szerszámok szállításával alapították, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiákat halmozott fel.
- Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővíti üzleti hatókörét azáltal, hogy a legmodernebb eszterga-maró központok fejlesztésére összpontosít, hogy megfeleljen a szigorú forgácsolási igényeknek.
- Öntvény-, revolver-, orsó- és még egyedi szerszámtervezési technológiával is rendelkezünk, hogy megfeleljünk a felmerülő gyártási kihívásoknak.
- A személyre szabott kulcsrakész rendszerű kombinált portálautomatizálás kivételes termelékenységet és sokoldalúságot biztosít a fejlett és hatékony gyártási megoldások számára.
- Jelenleg a gyártópadló körülbelül 10 000 négyzetméteres, két gyárra osztva Tajvan központjában Tajpejben , a precíziós gépgyártás központjában.
| Gép típus | UT-200SM ellenorsós CNC eszterga hajtott szerszámal |
| Cikkszám | AW-UT-200SM |
| Ágy dőlésszög (Degree of slant bed) | 60 ° |
| Vezeték típus: edzett lapos / lineár | Edzett köszörűlt |
| Z1 löket (Z1 axis travel) | 585 mm |
| C tengely a főorsón van/ nincs (C axis) | Van |
| C1 tengely az ellenorsón van / nincs (C1 axis) | Van |
| Főorsó furat | 52 mm |
| Ellenorsó végződés/belső kúp (subspindle mount/taper ) | A2-5 |
| Ellenorsó fordulat (Subspindel speeds) | 6000 1/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Keresztirányú előtolás X-X1 (cross-slide feed) | 10000 |
| Hosszirányú előtolás Z-Z1 (longitudinal feed ) | 10000 mm/min |
| Gyorsmenet X Rapid (X-X1) | 20 m/min |
| Gyorsmenet Z Rapid( Z-Z1) | 20 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | Fanuc 0i-T |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Fő/ellenorsó telj. / fesz. (Power of main/subspindle motor/ voltage) | 15 kW/V |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 6 Mpa |
| Gép hossz (L=Machine lenght) | 3.9 mm |
| Gép szélesség (W=Machine widht) | 1.6 mm |
| Gép magasság (H=Machine height) | 1.8 mm |
| Gép súly (machine weight) | 4000 kg |
| Hajtott szerszám teljesítménye ( Power of livingtool ) | 4.5 kW |
| Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 6000 1/min |
