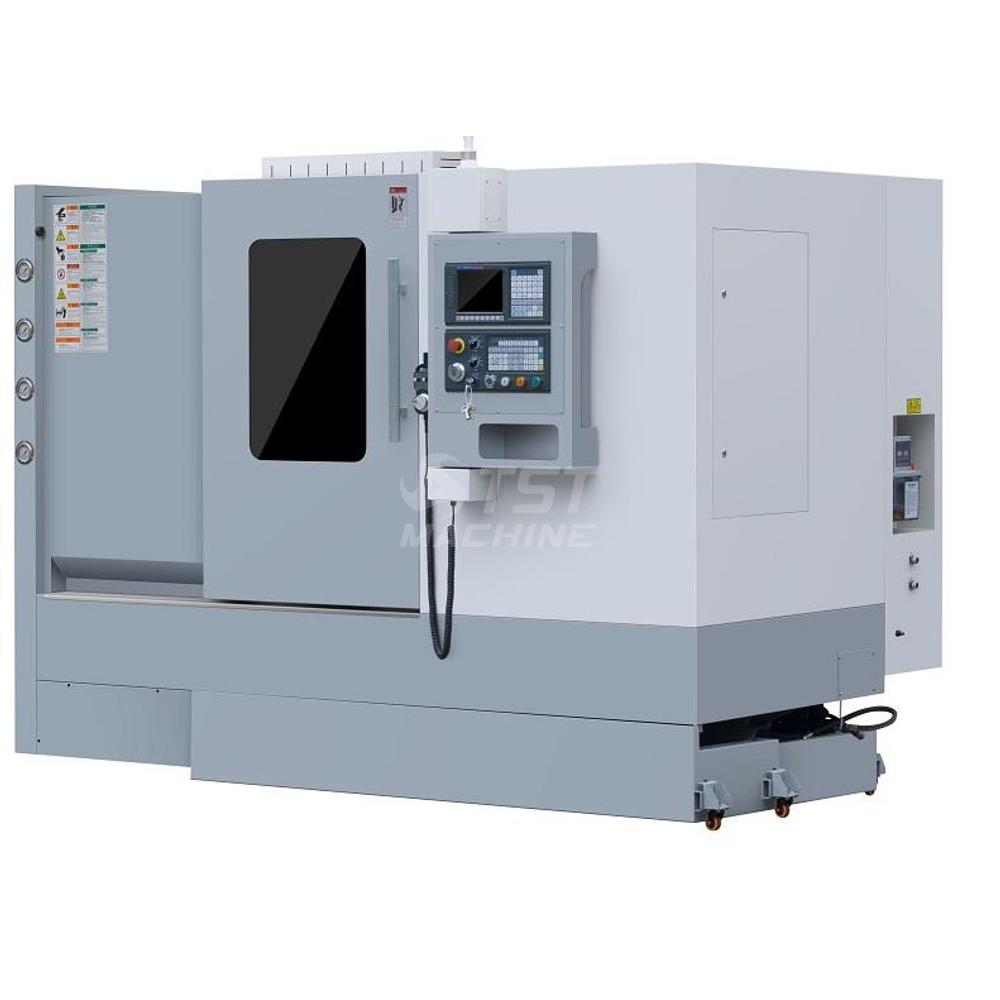

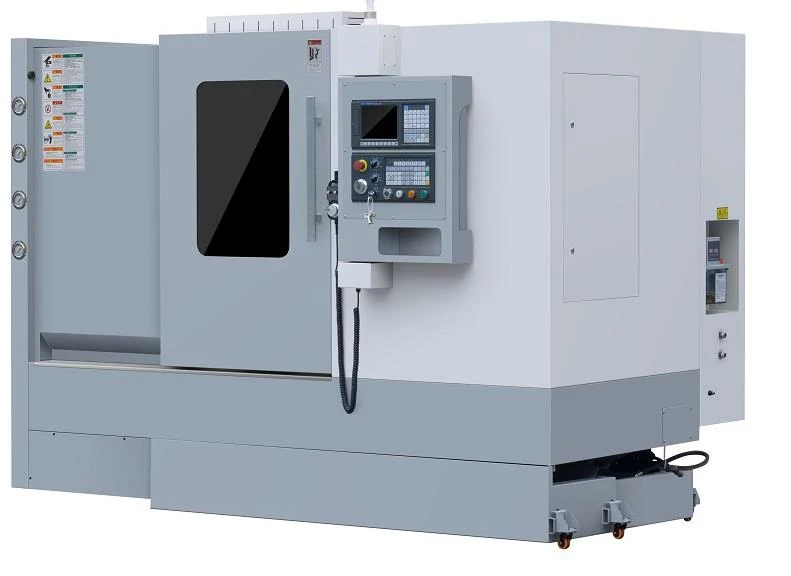

TST-50-SL ferdeágyas CNC eszterga
Leírás és Paraméterek
TST ferdeágyas CNC esztergák bemutatása
- Monoblock ágyszerkezet gömbgrafitos öntvényből készült, mely nagy merevséget és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
- A kiemelkedő pozícionálási pontosságot a gondosan elkészített vezetékrendszer, és az előfeszített golyósorsók biztosítják
- Ipari és oktatási feladatokra egyaránt alkalmazható
- Hidraulikus tokmány alapfelszereltség
- 8 állású hidraulikus vagy elektromos revolverfejjel az alapárban
- Az IPAR 4.0 automatizációs elvárásainak megfelelő kialakítás.
- Siemens / Fanuc / GSK vezérlésekkel választható igy széles körben alkalmazható
- Siemens 808D kivitelben a hétköznapi használathoz szükségem minden alap forgácsoló ciklust tartalmaz grafikus támogatással is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
- Gépeink bármilyen színösszeállításban kérhetők
Kisebb méretű alkatrészek gyártásához ajánljuk a ferdeágyas gépcsaládunk alábbi gépeit:
- TST-36-SL ( D400x260) illetve
- TST-54-SL (D440x 500) gépeinket.
Alapfelszereltség:
- SIEMENS 808D 15X vezérlés
- SIEMENS szervo hajtások és motorok
- Tajvani lineáris vezetékek
- 8 állású hidraulikus vagy elektromos revolverfej
- automata kenőrendszer
- hűtőrendszer
- kézikerék
- teljesen zárt burkolat biztonsági kapcsolóval
- CE minősítés
- Hidraulikus tokmány
- Forgócsúcs
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
Opcionálisan:
- forgácskihordó,
- patronos tokmány, száladagoló, MDB elkapó
- C tengely, hajtott szerszámos revolverfej
- eltérő vezérlő
- Robotos kiszolgálás,
- Monoblock ágyszerkezet gömbgrafitos öntvényből készült, mely nagy merevséget és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
- A kiemelkedő pozícionálási pontosságot a gondosan elkészített vezetékrendszer, és az előfeszített golyósorsók biztosítják
- Ipari és oktatási feladatokra egyaránt alkalmazható
- Hidraulikus tokmány alapfelszereltség
- 8 állású hidraulikus vagy elektromos revolverfejjel az alapárban
- Az IPAR 4.0 automatizációs elvárásainak megfelelő kialakítás.
- Siemens / Fanuc / GSK vezérlésekkel választható igy széles körben alkalmazható
- Siemens 808D kivitelben a hétköznapi használathoz szükségem minden alap forgácsoló ciklust tartalmaz grafikus támogatással is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
- Gépeink bármilyen színösszeállításban kérhetők
Kisebb méretű alkatrészek gyártásához ajánljuk a ferdeágyas gépcsaládunk alábbi gépeit:
- TST-36-SL ( D400x260) illetve
- TST-54-SL (D440x 500) gépeinket.
Alapfelszereltség:
- SIEMENS 808D 15X vezérlés
- SIEMENS szervo hajtások és motorok
- Tajvani lineáris vezetékek
- 8 állású hidraulikus vagy elektromos revolverfej
- automata kenőrendszer
- hűtőrendszer
- kézikerék
- teljesen zárt burkolat biztonsági kapcsolóval
- CE minősítés
- Hidraulikus tokmány
- Forgócsúcs
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
Opcionálisan:
- forgácskihordó,
- patronos tokmány, száladagoló, MDB elkapó
- C tengely, hajtott szerszámos revolverfej
- eltérő vezérlő
- Robotos kiszolgálás,
| Gép típus | TST-50-SL ferdeágyas CNC eszterga |
| Cikkszám | S-TST-50-SL |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | Lineár vezeték |
| Vezeték típus: edzett lapos / lineár | Lineár vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 320 mm |
| Vezérlés típusa (controller type) | Siemens 808D |
| Orsó löket(Quill stroke) | 20 mm |
| Max. főorsó teljesítmény (Spindle motor) | 11 kW |
| Főorsó furat | 86 mm |
| Főorsó fordulat (spindel speeds) | 2500 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 80 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás ( X cross-slide feed) | 10000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 10000 mm/min |
| Gyorsmenet X (Rapid X) | 20 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 20 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Gyorsmenet Z Rapid( Z-Z1) | 4300 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.01 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D Advance |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0iTD vagy Siemens 828D |
| C tengely van / nincs (C axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | nincs |
| Gép hossz (L=Machine lenght) | 3650 mm |
| Gép szélesség (W=Machine widht) | 1650 mm |
| Gép magasság (H Machine height) | 1850 mm |
| Gép magasság (H=Machine height) | 1850 mm |
| Gép súly (machine weight) | 4300 kg |
