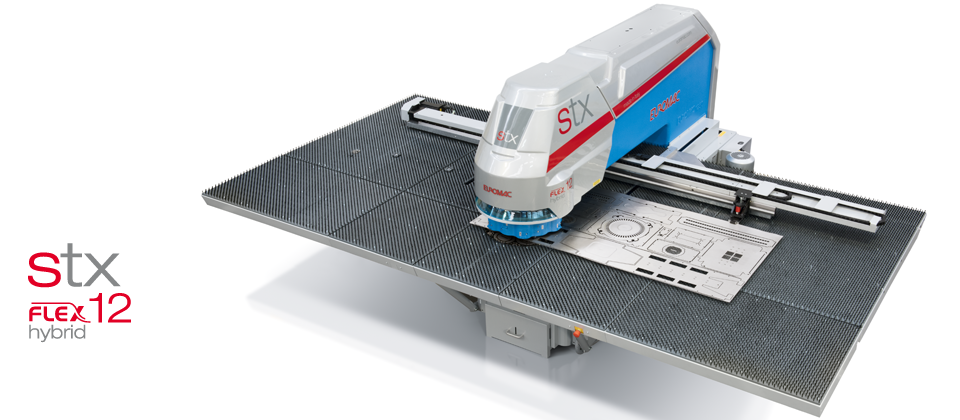

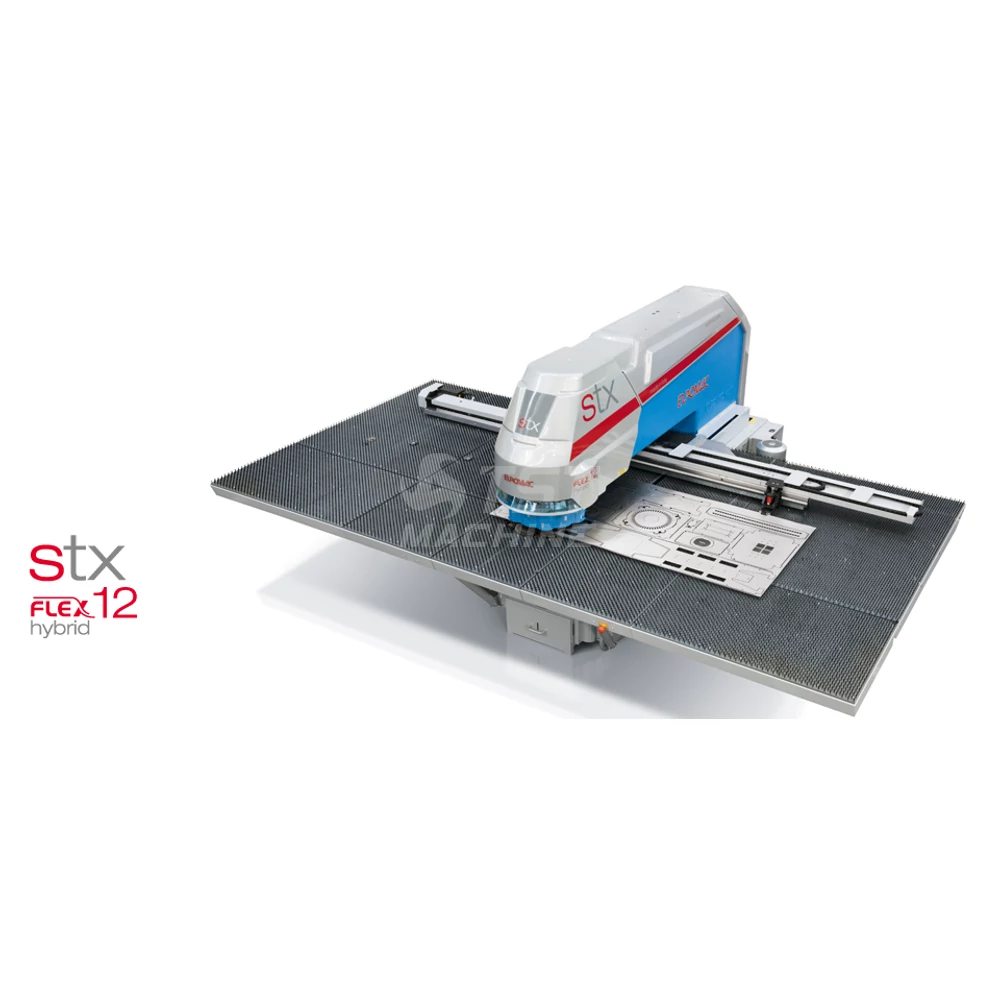

STX PLUS-Flex-12 1250/30-2500 CNC Stancológép
Leírás és Paraméterek
STX PLUS- FLEX 6 CNC Stancológépek alap tartozékai:
A gép 30 tonnás ütőerővel 1250 mm es karkinyúlással kerül leszállításra
Alkalmas :
2500x 1250 mm-es lemez táblák egylépésben történő megmunkálására
max. lemezvastagság 10 mm
12 állású szerszámtartó
3 db fix D méretű hellyel +
3 db autoindexálható D méretű hellyel +
6 db B méretű fix hellyel
1 db FMTE4 vagy FMTE6 multitool fej
FLEX : hibrid hidraulika- szervomotor vezérlő rendszer
STX: AZ Y -tengelyen dupla motor, a jobb gyorsulás, sebesség és az X-tengelyen is mérhető jobb ismétlési pontosság érdekében,
Programozható és állítható matrica löket,
Automata CNC-ből programozható hidraulikus átfogó rendszer,
2db hidraulikusan nyitható megfogó (60 bar)
Egyszerűsített lemez behelyezési rendszer ,( pneumatikus munkahengeres tájolás)
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
Különálló CNC vezérlés, TOP PUNCH szoftver
Kefés asztal,
Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
UPS szünetmentes tápegység,
Matrica tartó szett: 1 db B,1 db C, 1 db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Működtető kéziszerszámok, zsírzó pumpa
Nyomásmérő óra ,
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
Előkészítés lemez ki-berakó berendezés fogadására
A gép 30 tonnás ütőerővel 1250 mm es karkinyúlással kerül leszállításra
Alkalmas :
2500x 1250 mm-es lemez táblák egylépésben történő megmunkálására
max. lemezvastagság 10 mm
12 állású szerszámtartó
3 db fix D méretű hellyel +
3 db autoindexálható D méretű hellyel +
6 db B méretű fix hellyel
1 db FMTE4 vagy FMTE6 multitool fej
FLEX : hibrid hidraulika- szervomotor vezérlő rendszer
STX: AZ Y -tengelyen dupla motor, a jobb gyorsulás, sebesség és az X-tengelyen is mérhető jobb ismétlési pontosság érdekében,
Programozható és állítható matrica löket,
Automata CNC-ből programozható hidraulikus átfogó rendszer,
2db hidraulikusan nyitható megfogó (60 bar)
Egyszerűsített lemez behelyezési rendszer ,( pneumatikus munkahengeres tájolás)
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
Különálló CNC vezérlés, TOP PUNCH szoftver
Kefés asztal,
Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
UPS szünetmentes tápegység,
Matrica tartó szett: 1 db B,1 db C, 1 db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Működtető kéziszerszámok, zsírzó pumpa
Nyomásmérő óra ,
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
Előkészítés lemez ki-berakó berendezés fogadására
| Gép típus | STANC |
| Cikkszám | EU-STX#DN346 |
| Pozicionálási pontosság (Positioning accuracy) | 0.05 mm |
| Max. ütő erő (Max. punching force) | 300 kN |
| Y-tengely multitool-szerszámmal (Y-axis with multitool ) | 1300 mm |
| Y-tengely singletool szerszámmal (Y-axis with single tool ) | 1250 mm |
| X löket átfogás nélkül | 2500 mm |
| X löket automatikus átfogással (Automatic repossitioning in X) | 10000 mm |
| Programozható löketmélység (Numerically Controlled Stroke Depth) | 31 mm |
| ebből autoindexelhető állások száma ( Nr of autoindex stations) | 3 db |
| Ütés szám 20mm osztással (Hit rate punching with 20 mm pitch) | 375 1/min |
| Ütés szám nibbelésnél (Hit rate nibbling with 1mm pitch) | 1000 1/min |
| Ütés szám jelölésnél (Hit rate marking) | 2000 1/min |
| Programból állítható megfogók száma ( Nr of programing claps) | 2 db |
| Megfogók nyitási magassága (Opening of clamps) | 11 mm |
| Lyukasztható lemezvastagság (Max. thickness) | 6 mm |
| Vezérlés típusa (Controller) | TOP PUNCH |
| USB portok száma | 6 db/pcs |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 8,5/400 |
| Gép hossz (L=Machine lenght) | 4850 mm |
| Gép szélesség (W=Machine widht) | 3630 mm |
| Gép magasság (H=Machine height) | 2000 mm |
| Gép súly (machine weight) | 9500 kg |
