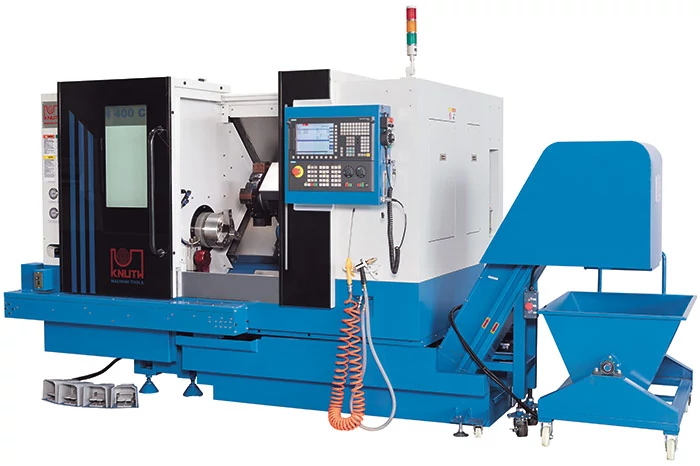

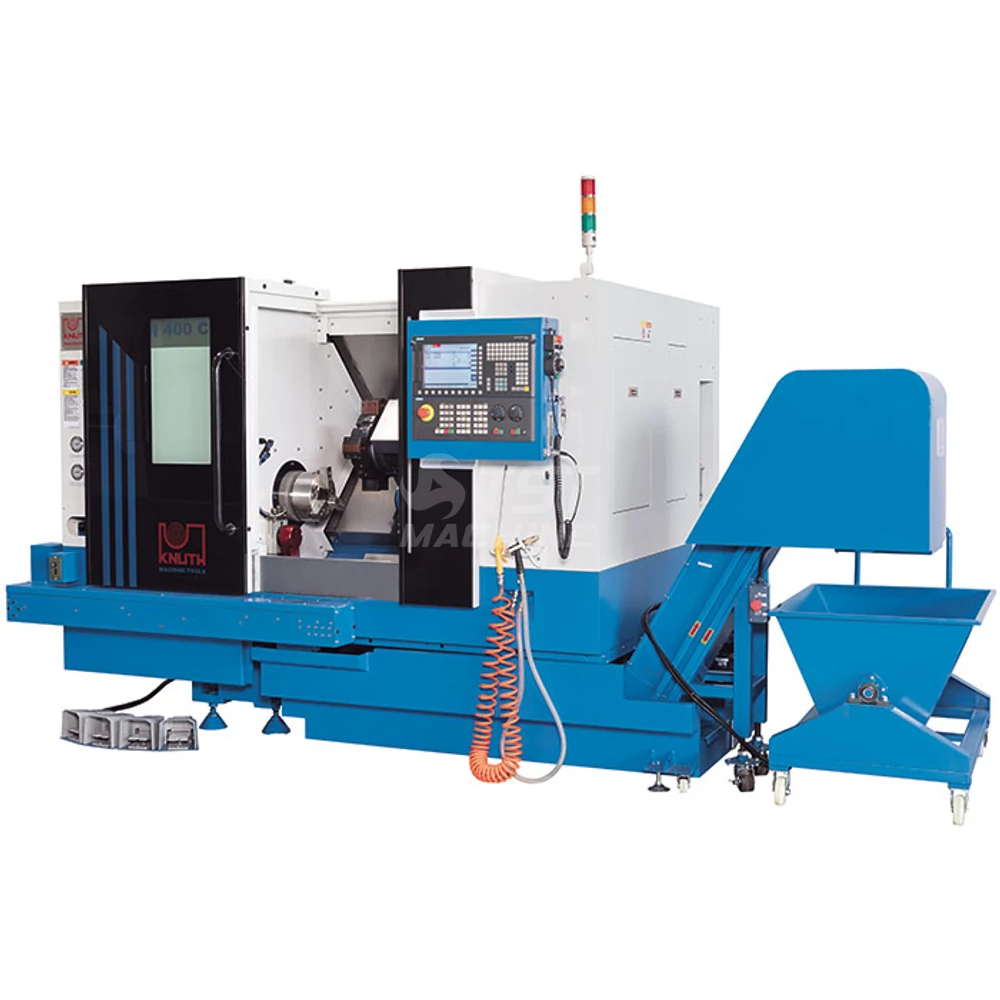

Roturn 400 C ferdeágyas CNC eszterga
Videók
Leírás és Paraméterek
- Nehéz gépszerkezet, ferde ágy, amely nagy merevséget és könnyű forgácsleválasztást biztosít
- Pontos lineáris vezetők minden tengelyen a magas stabilitásért és pontosságért, még a legnagyobb terhelésnél is
- A zárt munkatér könnyen elérhető egy nagy tolóajtón keresztül
- Jövőbiztos: a Siemens 828 D Basic vezérlés megfelel a fejlett vezérléstechnika minden követelményének
- A 8 állású revolverfej nagy munkadarab elfordulást és gyors és pontos szerszámcserét biztosít
- Az erőteljes, 15 kW-os főmotor nagy nyomatékot szolgáltat a teljes sebességtartományban
- Hidraulikus, 200 mm-es 3 pofás-tokmány átmenő furattal (46mm)
- Szegnyereg hidraulikusan működtetett hüvellyel, legfeljebb 85 mm lökettel
- Az automatikus központi kenési rendszer biztosítja a vezetékek folyamatos kenését
- A lánc típusú szalag szállítószalag és a nagy teljesítményű hűtőfolyadék rendszer az alapfelszereltség részét képezi
Alapfelszereltség:
- Munkadarab elkapó szállítószalaggal
- Siemens 828 D vezérlés
- Hydr. 200 mm-es hárompofás eszterga tokmány átmenő lyukkal
- Hydr. szegnyereg
- Automatikus központi kenés
- Lánc típusú forgács szállítószalag
- Hőcserélő elektromos vezérlőszekrényhez
- Zárt munkaterület
- Munka lámpa
- Hűtőfolyadék rendszer
- Levegő pisztoly
- Hűtőfolyadék rendszer és öblítő pisztoly
- Működési eszközök
- Kezelési útmutató
- Pontos lineáris vezetők minden tengelyen a magas stabilitásért és pontosságért, még a legnagyobb terhelésnél is
- A zárt munkatér könnyen elérhető egy nagy tolóajtón keresztül
- Jövőbiztos: a Siemens 828 D Basic vezérlés megfelel a fejlett vezérléstechnika minden követelményének
- A 8 állású revolverfej nagy munkadarab elfordulást és gyors és pontos szerszámcserét biztosít
- Az erőteljes, 15 kW-os főmotor nagy nyomatékot szolgáltat a teljes sebességtartományban
- Hidraulikus, 200 mm-es 3 pofás-tokmány átmenő furattal (46mm)
- Szegnyereg hidraulikusan működtetett hüvellyel, legfeljebb 85 mm lökettel
- Az automatikus központi kenési rendszer biztosítja a vezetékek folyamatos kenését
- A lánc típusú szalag szállítószalag és a nagy teljesítményű hűtőfolyadék rendszer az alapfelszereltség részét képezi
Alapfelszereltség:
- Munkadarab elkapó szállítószalaggal
- Siemens 828 D vezérlés
- Hydr. 200 mm-es hárompofás eszterga tokmány átmenő lyukkal
- Hydr. szegnyereg
- Automatikus központi kenés
- Lánc típusú forgács szállítószalag
- Hőcserélő elektromos vezérlőszekrényhez
- Zárt munkaterület
- Munka lámpa
- Hűtőfolyadék rendszer
- Levegő pisztoly
- Hűtőfolyadék rendszer és öblítő pisztoly
- Működési eszközök
- Kezelési útmutató
| Gép típus | Roturn 400 C ferdeágyas CNC eszterga |
| Cikkszám | K-180633 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | Lineár vezeték |
| Vezeték típus: edzett lapos / lineár | Lineár vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 200 mm |
| Vezérlés típusa (controller type) | Siemens 828D |
| Orsó löket(Quill stroke) | 20 mm |
| Max. főorsó teljesítmény (Spindle motor) | 15 kW |
| Főorsó furat | 46 mm |
| Főorsó fordulat (spindel speeds) | 3000 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 88 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás ( X cross-slide feed) | 8000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Gyorsmenet X (Rapid X) | 16 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 20 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 8 db |
| Gyorsmenet Z Rapid( Z-Z1) | 3340 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.01 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.005 mm |
| Vezérlés típusa (CNC Controller) | Siemens 828 D |
| Opcionális vezérlések (Optional CNC controller) | Siemens 828D |
| C tengely van / nincs (C axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | nincs |
| Mdb elkapó van/ nincs (part catcher) | nincs |
| Gép hossz (L=Machine lenght) | 3800 mm |
| Gép szélesség (W=Machine widht) | 1870 mm |
| Gép magasság (H Machine height) | 1910 mm |
| Gép magasság (H=Machine height) | 1910 mm |
| Gép súly (machine weight) | 3340 kg |
| Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 400 1/min |
