Leírás és Paraméterek
A plazmavágás egy termikus, ömlesztő vágási eljárás, melynél az anyagot koncentrált plazma olvasztja meg. Az olvadt anyag ezután nagy nyomású és magas hőmérsékletű gáz segítségével fújódik ki a vágási résből. Elsősorban vastagabb alumínium és rozsdamentes acéllemezek megmunkálásához ajánljuk, működtetése ebben a szerepkörben a leggazdaságosabb.
- Amiben a Plasma-Jet Compact sorozat különbözik a Plasma-Jet TrueCut szériától, az az asztalhoz egy fenéklemezzel csatlakoztatott, teljesen integrált gépváz, aminek segítségével az egy darabban történő szállítás lehetségessé válik, minimális helyigénnyel
- Ha kis méretű plazmaforrást (Powermax) használ, az munka közben a gép vázában lévő polcon tárolható
- Az alapfelszerelés részeként a nagyobb sorozatokban megszokott magas minőségű alkatrészekkel találkozhatunk, mint a két soros hídvezetők, edzett hosszanti vezetők, dinamikus váltóáramú szervóhajtások, spirális fogaskerekek, automatikus fáklya magasság vezérlők, mágneses vágófej tartó szolgál ütközésgátlóként, illetve optimális vágási adat előbeállítás a vezérlőben
- Ezek a berendezések ugyanolyan kiváló vágási teljesítményt nyújtanak, mint a Plasma-Jet TrueCut sorozat tagjai
Válassza ki a megfelelő teljesítményű plazmaforrást
- CutFire 100i - maximális vágókapacitás: 40 mm, belövés: 20 mm, ajánlott tartományok: 3 - 32 mm
- Smart Focus 130 - maximális vágókapacitás: 40 mm, kezdőfurat: 25 mm, ajánlott tartományok: 1 - 32 mm
- Smart Focus 200 -maximális vágókapacitás: 60 mm, kezdőfurat: 30 mm, ajánlott tartományok: 1 - 40 mm
- Smart Focus 300 - maximális vágási kapacitás: 80 mm, kezdőfurat: 40 mm, ajánlott tartományok: 1 -60 mm
- Smart Focus 400 - maximális vágási kapacitás: 100 mm, kezdőfurat: 50 mm, ajánlott tartományok rozsdamentes acélhoz: 1 - 70 mm
- Szoftverfrissítés a Libellula Wizard PRO- ról a Libellula.CUT.- ra, beleértve a beágyazást is.
Alapfelszereltség
- Szűrőrendszerrel ellátott munkaasztal
- Eckelmann szervómotorok és vezetők
- Automata fáklyamagasság állítás (Eckelmann)
- Vágófáklya mágneses csatlakozással és ütközés érzékelővel
- Eckelmann CNC egység
- 19 colos ELO érintőkijelző
- Beckhoff A-Modul
- Lézer irányzék
- Libellula.WIZARD PRO
- Libellula.CAD 2D
- Amiben a Plasma-Jet Compact sorozat különbözik a Plasma-Jet TrueCut szériától, az az asztalhoz egy fenéklemezzel csatlakoztatott, teljesen integrált gépváz, aminek segítségével az egy darabban történő szállítás lehetségessé válik, minimális helyigénnyel
- Ha kis méretű plazmaforrást (Powermax) használ, az munka közben a gép vázában lévő polcon tárolható
- Az alapfelszerelés részeként a nagyobb sorozatokban megszokott magas minőségű alkatrészekkel találkozhatunk, mint a két soros hídvezetők, edzett hosszanti vezetők, dinamikus váltóáramú szervóhajtások, spirális fogaskerekek, automatikus fáklya magasság vezérlők, mágneses vágófej tartó szolgál ütközésgátlóként, illetve optimális vágási adat előbeállítás a vezérlőben
- Ezek a berendezések ugyanolyan kiváló vágási teljesítményt nyújtanak, mint a Plasma-Jet TrueCut sorozat tagjai
Válassza ki a megfelelő teljesítményű plazmaforrást
- CutFire 100i - maximális vágókapacitás: 40 mm, belövés: 20 mm, ajánlott tartományok: 3 - 32 mm
- Smart Focus 130 - maximális vágókapacitás: 40 mm, kezdőfurat: 25 mm, ajánlott tartományok: 1 - 32 mm
- Smart Focus 200 -maximális vágókapacitás: 60 mm, kezdőfurat: 30 mm, ajánlott tartományok: 1 - 40 mm
- Smart Focus 300 - maximális vágási kapacitás: 80 mm, kezdőfurat: 40 mm, ajánlott tartományok: 1 -60 mm
- Smart Focus 400 - maximális vágási kapacitás: 100 mm, kezdőfurat: 50 mm, ajánlott tartományok rozsdamentes acélhoz: 1 - 70 mm
- Szoftverfrissítés a Libellula Wizard PRO- ról a Libellula.CUT.- ra, beleértve a beágyazást is.
Alapfelszereltség
- Szűrőrendszerrel ellátott munkaasztal
- Eckelmann szervómotorok és vezetők
- Automata fáklyamagasság állítás (Eckelmann)
- Vágófáklya mágneses csatlakozással és ütközés érzékelővel
- Eckelmann CNC egység
- 19 colos ELO érintőkijelző
- Beckhoff A-Modul
- Lézer irányzék
- Libellula.WIZARD PRO
- Libellula.CAD 2D

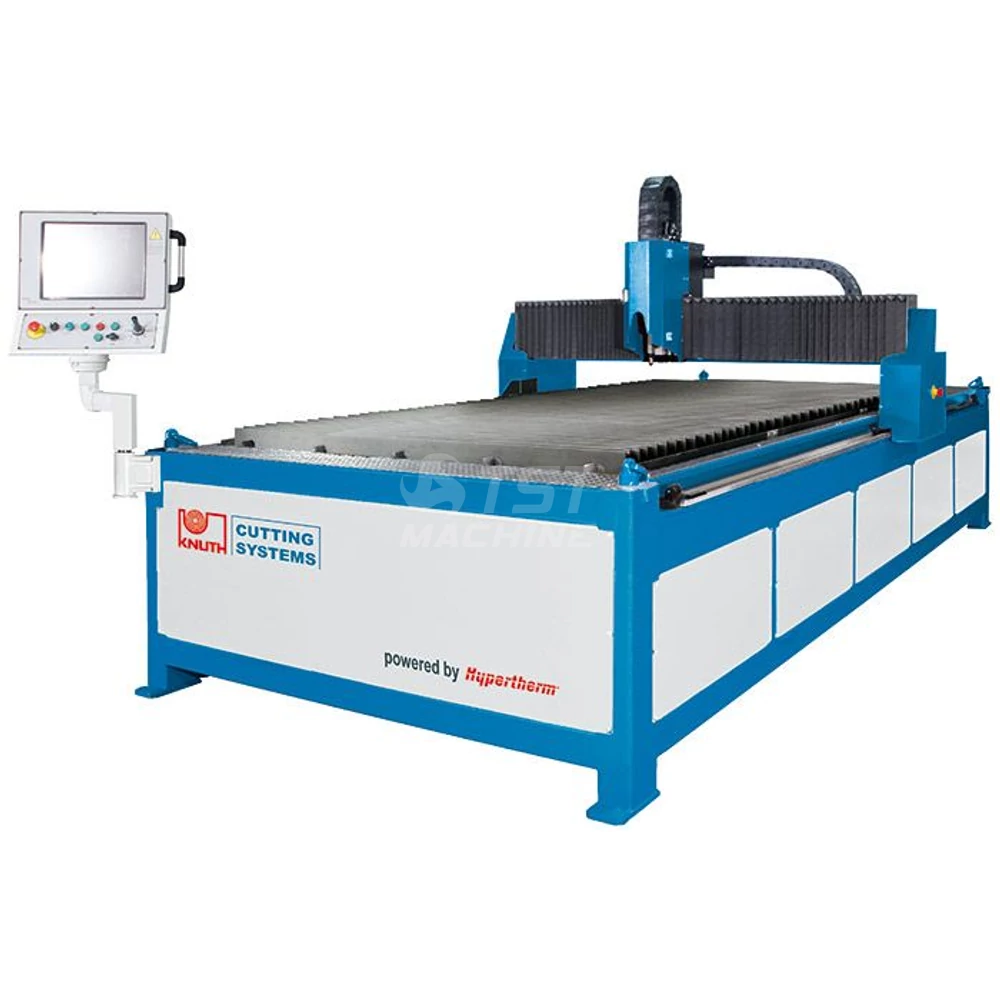

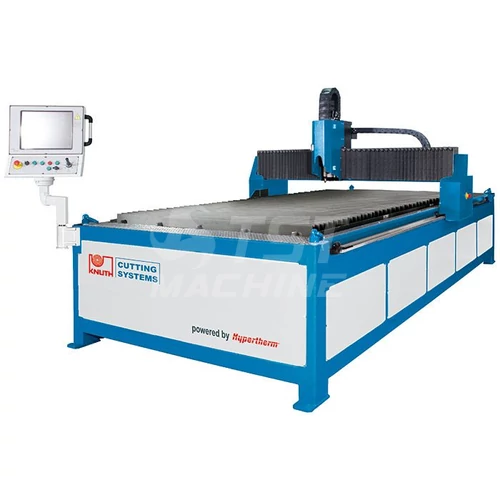

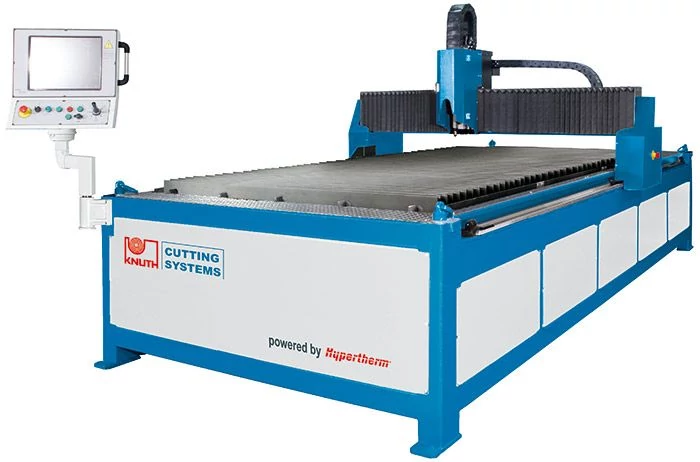

| Gép típus | Plasma-Jet Compact 1530 K Plazmavágó |
| Cikkszám | K-144001 |
| Vágóhossz ( cutting lenght) | 3000 mm |
| Plazma áramforrás | Kjellberg |
| Gyorselőtolás | 18000 mm/min |
| Asztal max terhelhetősége | 410 kg/m2 |
| Asztal magassága (Table hight) | 600 mm |
| Gép súly (machine weight) | 2250 kg |
