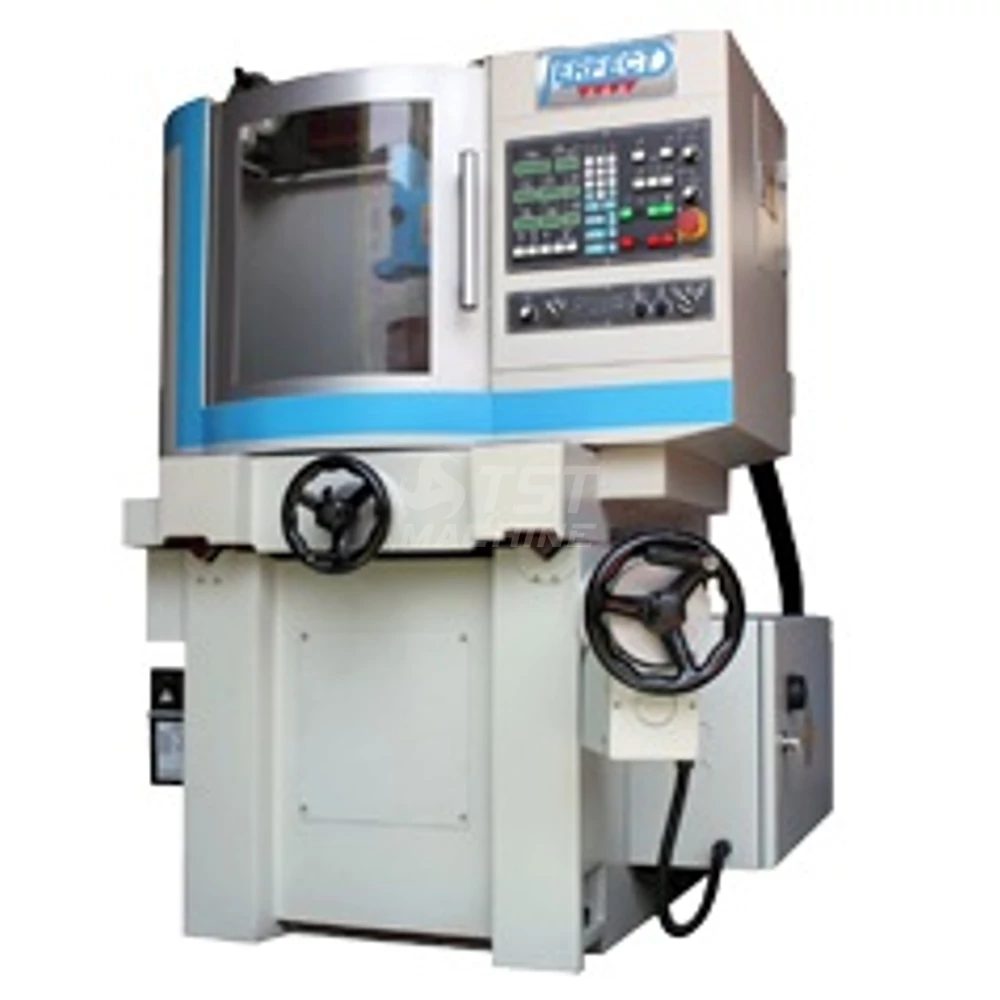

PFG-400R Forgóasztalos Síkköszörűgép
Leírás és Paraméterek
Model: PFG-400R Főbb tulajdonságai
PFG-400R Forgóasztalos síkköszörű gép
A gép fő alkotórészeit kimagasló strukturális tervek alapján, magas minőségű öntöttvasból készítették.
Az alkatrészeket véges elem módszerrel tervezték a maximális merevség stabilitás és pontosság érdekében.
A stabil mozgások és a hosszantartó pontosság érdekében az X és Z vezetékeket Turcite-B-vel vonták be.
A gépek köszörülés közbeni merevségét és pontosságát előfeszített nagy pontosságú CP4 fő orsóval oldották meg.
A forgóasztal pontos pozicionálását a golyósorsóval mozgatott keresztszán biztosítja.
A keresztirányú előtolási sebesség szabályozható, ami rendkívül kényelmessé teszi a gép kezelését.
A félig zárt munkatér burkolat lehetővé teszi a tisztább és biztonságosabb megmunkálást.
Rendelhető opció az automata fogásvétel, amellyel tovább növelhető a termelékenység.
Asztal átmérő: 400mm
Főmotor teljesítménye: 3,6kW/400V
Keresztirányú előtolómotor: 400 W AC szervo
Forgóasztal motorja: 750 W AC szervo
Asztal terhelhetőség: 170 kg
Főorsó vonal és asztalsík közötti távolság: 300 mm
Alapkiépítés:
-A kezelőpanelről állítható keresztirányú automata előtolás
- Kézi függőleges előtolás
- d400mm-es forgóasztal elektromágneses tokmánnyal és vezérléssel
- tengelyirányú sebességszinkronizálás
- részben zárt burkolat
Tartozékok:
- köszörű korong 355 x 38 x 127 mm
- korongfelfogató tárcsa
- elszívó berendezés
- korong kiegyensúlyozó tüske és állvány
- kézikő lehúzó
- lehúzó gyémánt
- szintező talpak
- kezelőszerszámok
- munkatér világítás
- kezelési leírás angol nyelven
- hűtőrendszer ( 52 l)
- digitális kijelző a függőleges tengelyen
Rendelhető tartozékok:
- Főorsó vonal és asztalsík közötti távolság növelése 400 mm-re
- Főmotor teljesítményének növelése: 5,5kW/400V + inverter
PFG-400R Forgóasztalos síkköszörű gép
A gép fő alkotórészeit kimagasló strukturális tervek alapján, magas minőségű öntöttvasból készítették.
Az alkatrészeket véges elem módszerrel tervezték a maximális merevség stabilitás és pontosság érdekében.
A stabil mozgások és a hosszantartó pontosság érdekében az X és Z vezetékeket Turcite-B-vel vonták be.
A gépek köszörülés közbeni merevségét és pontosságát előfeszített nagy pontosságú CP4 fő orsóval oldották meg.
A forgóasztal pontos pozicionálását a golyósorsóval mozgatott keresztszán biztosítja.
A keresztirányú előtolási sebesség szabályozható, ami rendkívül kényelmessé teszi a gép kezelését.
A félig zárt munkatér burkolat lehetővé teszi a tisztább és biztonságosabb megmunkálást.
Rendelhető opció az automata fogásvétel, amellyel tovább növelhető a termelékenység.
Asztal átmérő: 400mm
Főmotor teljesítménye: 3,6kW/400V
Keresztirányú előtolómotor: 400 W AC szervo
Forgóasztal motorja: 750 W AC szervo
Asztal terhelhetőség: 170 kg
Főorsó vonal és asztalsík közötti távolság: 300 mm
Alapkiépítés:
-A kezelőpanelről állítható keresztirányú automata előtolás
- Kézi függőleges előtolás
- d400mm-es forgóasztal elektromágneses tokmánnyal és vezérléssel
- tengelyirányú sebességszinkronizálás
- részben zárt burkolat
Tartozékok:
- köszörű korong 355 x 38 x 127 mm
- korongfelfogató tárcsa
- elszívó berendezés
- korong kiegyensúlyozó tüske és állvány
- kézikő lehúzó
- lehúzó gyémánt
- szintező talpak
- kezelőszerszámok
- munkatér világítás
- kezelési leírás angol nyelven
- hűtőrendszer ( 52 l)
- digitális kijelző a függőleges tengelyen
Rendelhető tartozékok:
- Főorsó vonal és asztalsík közötti távolság növelése 400 mm-re
- Főmotor teljesítményének növelése: 5,5kW/400V + inverter
| Gép típus | PFG-400R Forgóasztalos Síkköszörűgép |
| Cikkszám | PE-PFG-400R |
| Digitális kijelző van/ nincs ( DRO) | van |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 300 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 355x38x127 |
| Asztal terhelhetőség (max part. weight) | 170 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 3,6 |
| Gép hossz (L=Machine lenght) | 1850 mm |
| Gép szélesség (W=Machine widht) | 1900 mm |
| Gép magasság (H=Machine height) | 2100 mm |
| Gép súly (machine weight) | 1600 kg |
