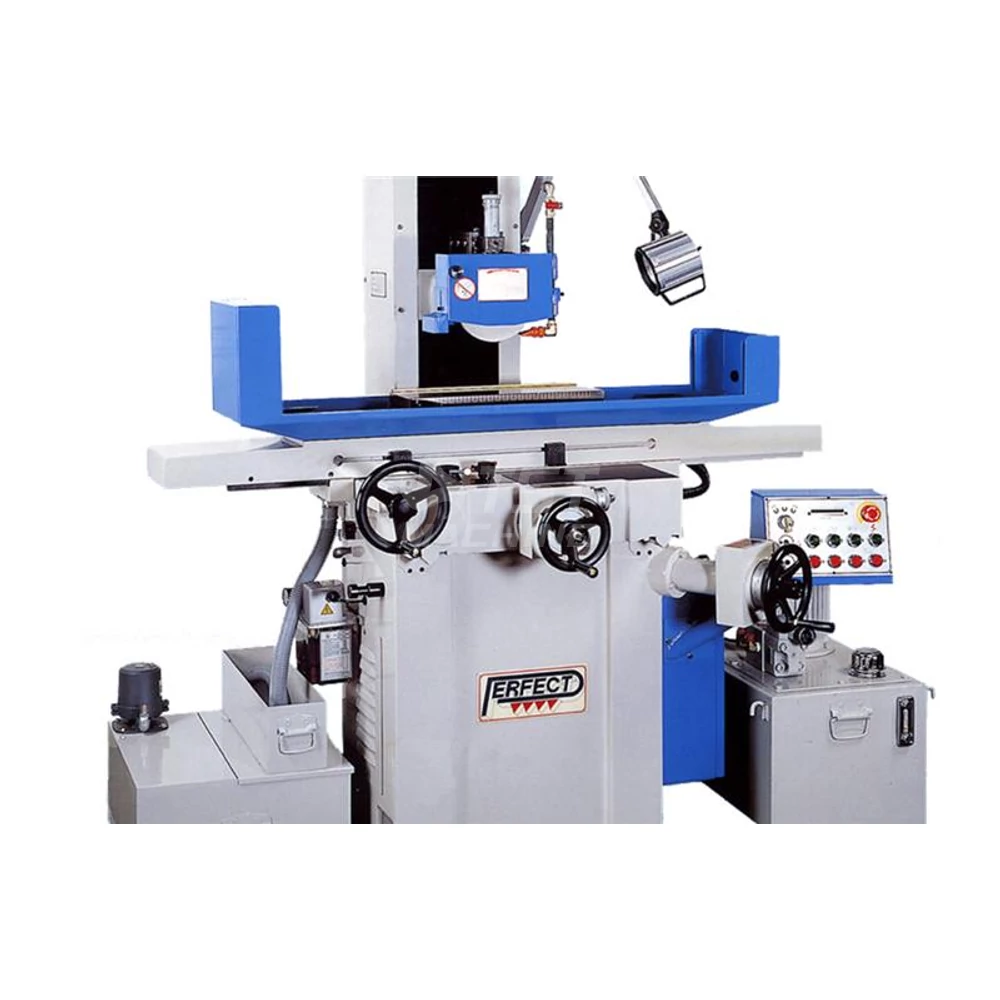

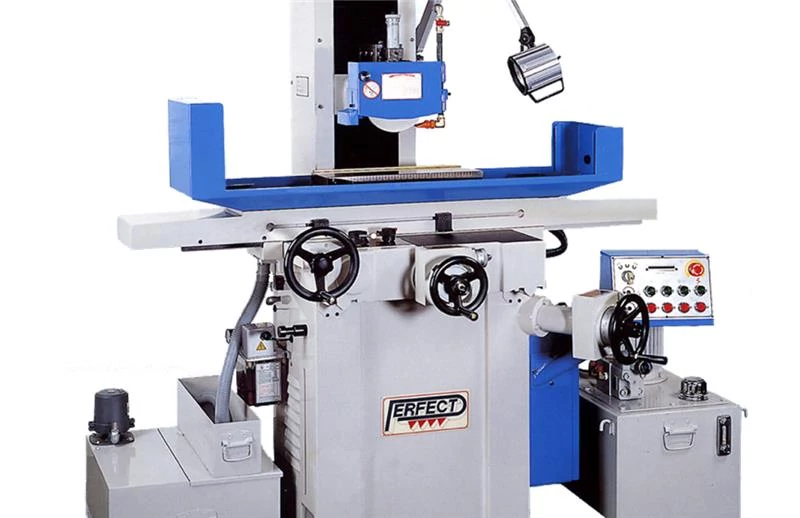

PFG-2045H Síkköszörű
Leírás és Paraméterek
A H széria jellemzője a hidraulikus hosszirányú előtolás, illetve a kézi keresztirányú és függőleges fogásvétel
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 180x13x31,75mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 180x13x31,75mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
| Gép típus | PFG 2045H Hagyományos síkköszörűgép |
| Cikkszám | PE-PFG-2045H |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 450 mm |
| Asztal terhelhetőség (max part. weight) | 1150 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 2 |
| Gép hossz (L=Machine lenght) | 2250 mm |
