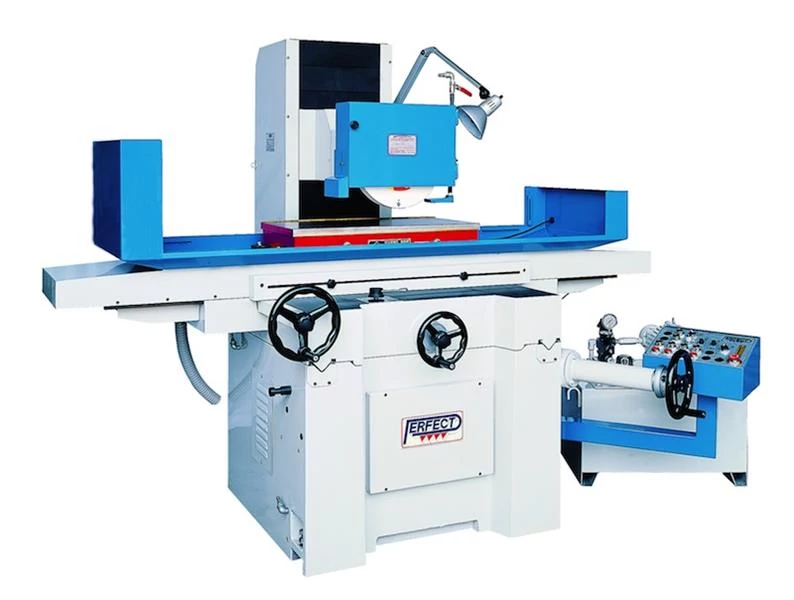

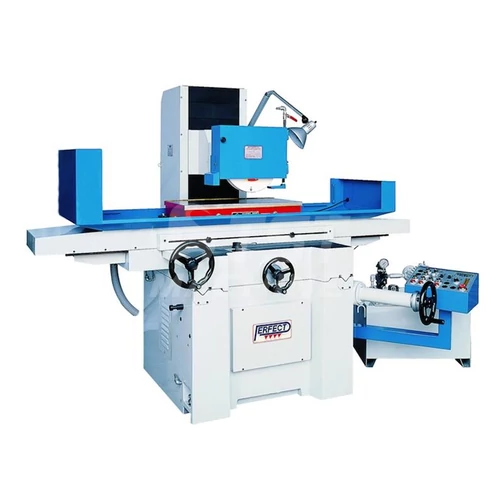

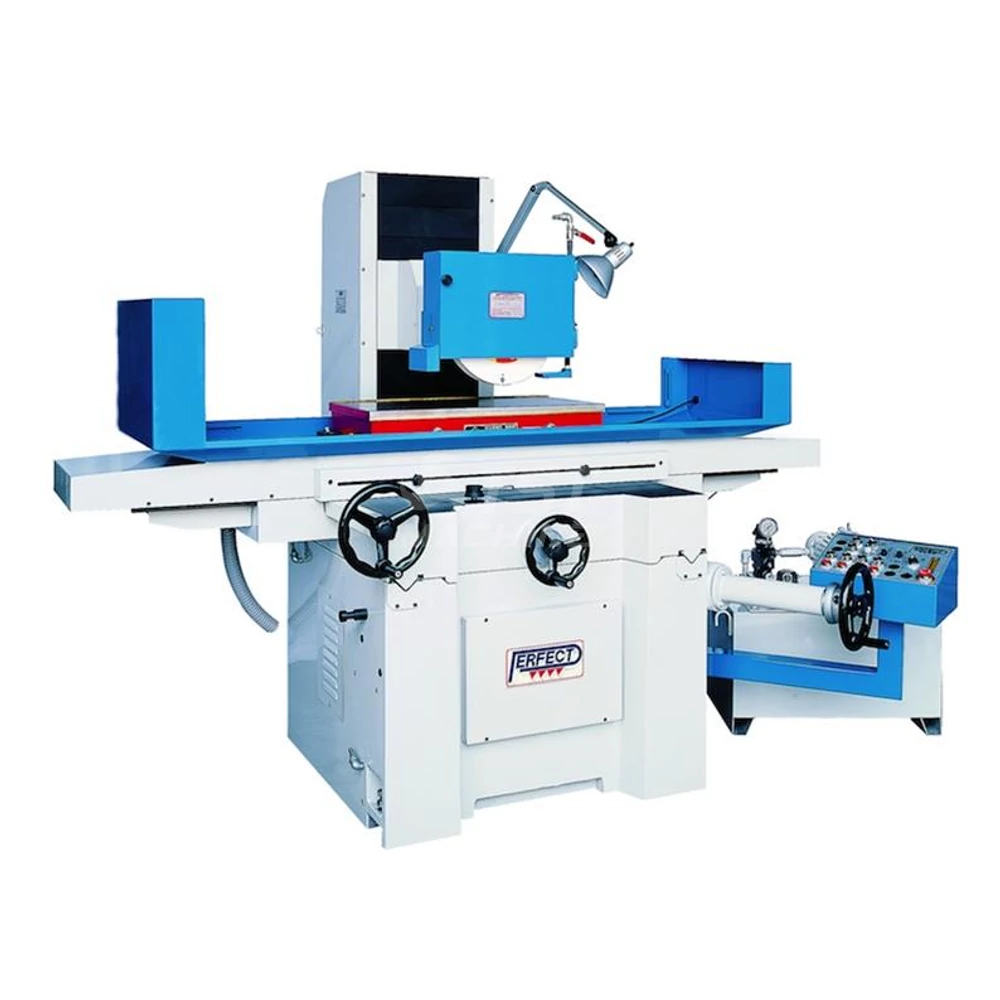

PFG-D4080AH Precíziós síkköszörű
Leírás és Paraméterek
Az AH széria jellemzője a hidraulikus hosszirányú előtolás, az automatikus keresztirányú és a kézi függőleges fogásvétel
A D széria jellemzője a 14"-os köszörűkő és a 3,7kW-os motor
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 405x50x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
Automata keresztirányú löket állítás
Hosszirányú szenzor és szolenoid
Állandó kenés
Fröccsenésgátló pajzs
A D széria jellemzője a 14"-os köszörűkő és a 3,7kW-os motor
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 405x50x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
Automata keresztirányú löket állítás
Hosszirányú szenzor és szolenoid
Állandó kenés
Fröccsenésgátló pajzs
| Gép típus | PFG 4080AH Precíziós síkköszörű |
| Cikkszám | PE-PFG-D4080AH |
| Digitális kijelző van/ nincs ( DRO) | opció |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 550 mm |
| Hosszirányú előtolás (table feed X) | 25 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 20 mm/löket |
| Keresztirányú gyorsmenet Y (table rapid Y) | 1000 m/min |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 405x50x127 |
| Kőszörükő mérete (grinding wheel dim.) | 450 mm |
| Asztal terhelhetőség (max part. weight) | 400 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 3,7 |
| Gép hossz (L=Machine lenght) | 2900 mm |
| Gép szélesség (W=Machine widht) | 2280 mm |
| Gép magasság (H=Machine height) | 2250 mm |
| Gép súly (machine weight) | 3250 kg |
| Gép tömeg (Machine weight) | 3250 kg |
