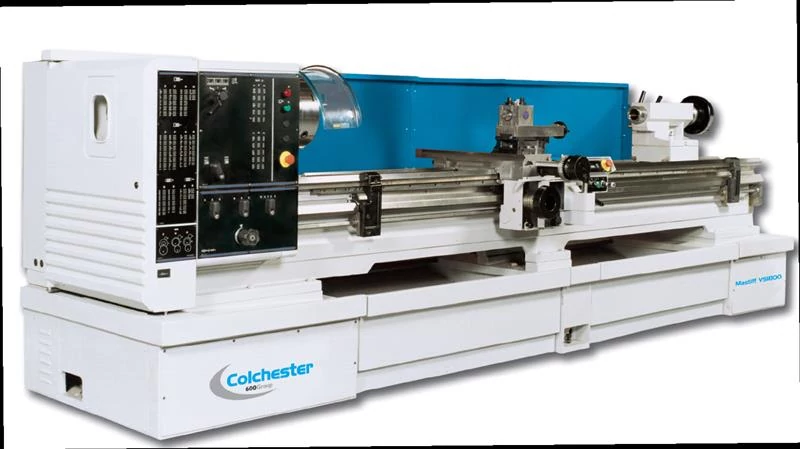

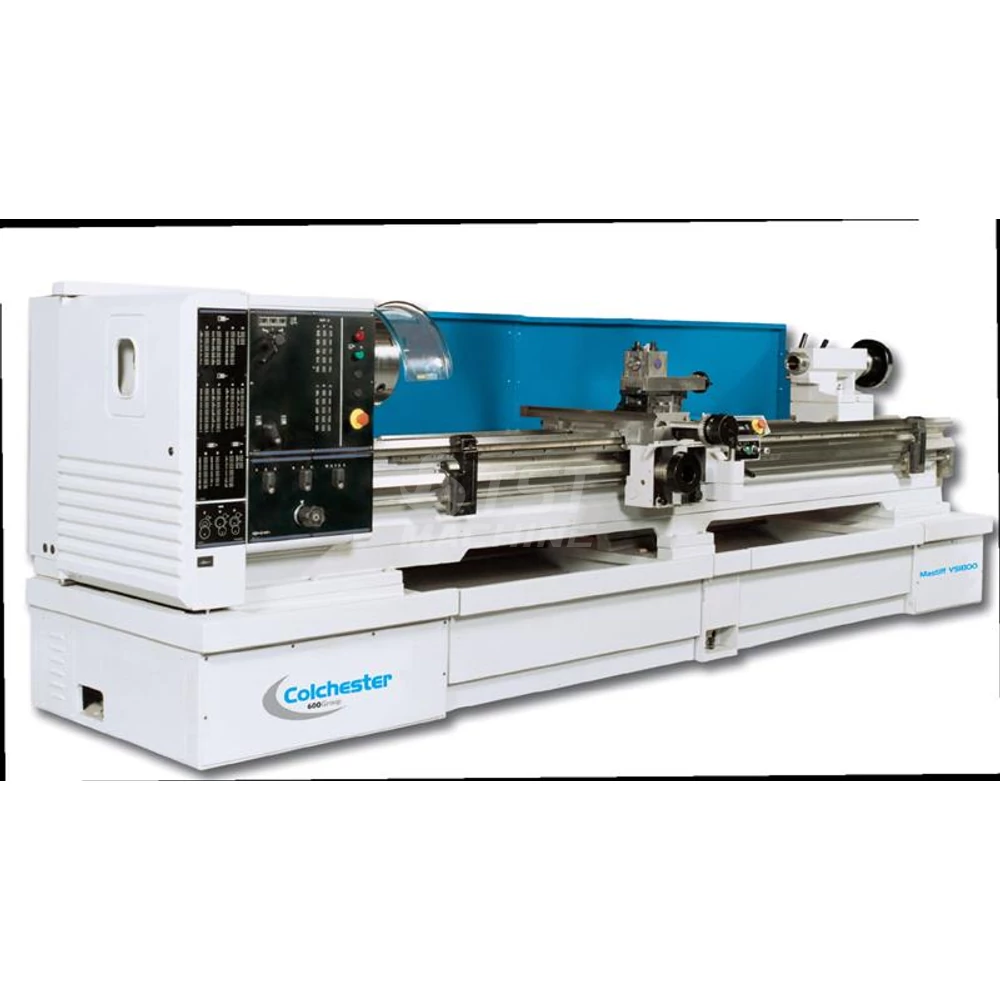

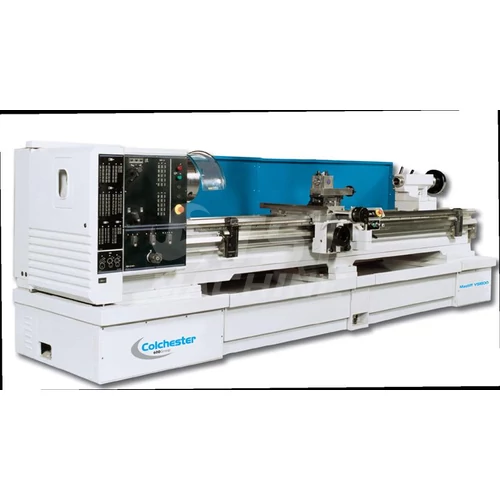

Mastiff VS1800/V550-1000
| Név: | Főorsó furat: | Csúcs távolság ( center width): | Ár: | Kosárba |
|
Mastiff VS1800/V550-1000
|
104 mm
|
1000 mm
|
43.000 € + ÁFA
|
|
|
Mastiff VS1800/V550-1500
|
104 mm
|
1500 mm
|
44.000 € + ÁFA
|
|
|
Mastiff VS1800 /V550-2000
|
104 mm
|
2000 mm
|
47.000 € + ÁFA
|
|
|
Mastiff VS1800/V550-3000
|
104 mm
|
3000 mm
|
53.000 € + ÁFA
|
Leírás és Paraméterek
A Colchester 130 éves szerszámgép gyártási tapasztalatait örökíti tovább az új generációjú gépeibe.
A hagyományos esztergagépek széles választéka egyszerre garantálja az egyszerű használatot, valamint a széles alap és opcionális tartozékoknak köszönhetően a felsőkategóriától elvárható teljesítményt a legnagyobb komplex feladatok megoldására.
Az egész világon, gyakornokok és mérnökök tanultak Colchester manuális esztergagépen, míg a Colchester hagyományos gépek a szerszámkészítők és karbantartó szakemberek „alapköve”.
Minden Colchester eszterga gépet úgy építenek, hogy bírják a nagy igénybevét és ezzel egy időben precíz, pontos megmunkálásra legyenek képesek. Csúcsesztergáink sok évig szolgálják Önöket minimális karbantartást igényelve.
Ez a kivételes hagyományos eszterga gép a kiemelkedő eredményeit a változtatható főorsó fordulatszámnak és az ACU-RITE DRO digitális útmérő rendszernek köszönheti, mert mindig a megfelelő fordulatszámon dolgozik. Így a A szerszámok a legjobb teljesítményt érik el, a ciklus idő optimálisabb és a minőség javul.
Válaszon a világ legkedveltebb változtatható főorsó fordulatszámú nehézeszetergáját a Mastiff-ot .
Alaptartozékok:
-Nagy teljesítmény, állandó vágósebesség változtatható
-3 sebesség-fokozatú orsóhajtás 18-1800 fordulat/perc
-11kW (15hp) Főorsó motor
-2000mm és 3000mm hosszúságú, válaszhtató kivehető ágyban
-554mm ágyfeletti elforduló átmérő
-D1-11 Camlock főorsó csatlakozás
-Indukciósan edzett és köszörült ágyszerkezet
-Precíziósan edzett és köszörült fogaskerekek -orsóházban
-Joystick irányítás (szegnyeregben)
-Az “elsőszámú” nagyteljesítményű csúcseszterga
-2 tengelyes állandó vágósebességes mérőrendszer kijelzővel
-vezérorsó burkolattal
-hűtővízszivattyú, tartállyal, csövezéssel
-halogén munkatér világítás
-elektromosan reteszelt tokmányvédő burkolat
-teljesítmény kijelző
-forgácsvédő
-kézi szegnyereg
-kézi szegnyereg
-kezelőszerszámok
-kihúzható forgácsgyűjtő
-menetóra
Opciók:
Munkadarab megfogás
2230A:MS Ø315 mm-es, 3 pofás tokmány, furat 102,8 mm- 2.140,-€
2290A:MS Ø405 mm-es, 4 pofás tokmány, furat 75 mm - 1.775,-€
J21017:MS Ø500 mm-es öntöttvas sík tárcsa, védőburkolattal - 1.175,-€
Ø600 mm-es öntöttvas sík tárcsa, védőburkolattal - 1.210,-€
Ø680 mm-es öntöttvas sík tárcsa, védőburkolattal- 1.470,-€
J4670: MS tokmánytárcsa - 949,-€
2620A: MS fúrótokmány, szegnyereghez - 609,-€
Szerszámbefogás
J1721:MS 4 állású gyorsváltó késtartó - 2.157,-€
224260:X1 Multifix C típusú gyorsváltó késtartó - 3.014,-€
224290:MS 4 állású Parat 3 típusú precíziós késtartó rendszer - 5.029,-€
Munkadarab megtámasztás
J13360:MS mozgóbáb, Ø10-110 mm - 518,-€
J13370:MS mozgóbáb görgőkkel, Ø10-110 mm - 586,-€
J13270:MS állóbáb, Ø10-235 mm - 1.035,-€
J13280:MS állóbáb, görgőkkel Ø10-235 mm - 1.173,-€
J13285:MS állóbáb, görgőkkel Ø156-380 mm - 2.460,-€
J3910: MS No.: 6 MT forgócsúcs - 1.104,-€
Pozícionáló tartozékok
J2920:MS egyszerű ütköző - 492,-€
14930A:MS metrikus menettárcsa -777,-€
14940A:MS Imperial menettárcsa -777,-€
J13010:MS 5 állású hosszütköző - 268,-€
J2971:MS mikrométeres ütköző Imperial - 518,-€
J2972:MS mikrométeres ütköző metrikus - 518,-€
J14760:MS teleszkópos kúpesztergáló készülék max. 20 fok -2.226,-€
Digitális mérőrendszer
J14288:MS 3 koordinátás mérőrendszer kijelzővel a 2 tengelyes helyett -1.450,-€
A hagyományos esztergagépek széles választéka egyszerre garantálja az egyszerű használatot, valamint a széles alap és opcionális tartozékoknak köszönhetően a felsőkategóriától elvárható teljesítményt a legnagyobb komplex feladatok megoldására.
Az egész világon, gyakornokok és mérnökök tanultak Colchester manuális esztergagépen, míg a Colchester hagyományos gépek a szerszámkészítők és karbantartó szakemberek „alapköve”.
Minden Colchester eszterga gépet úgy építenek, hogy bírják a nagy igénybevét és ezzel egy időben precíz, pontos megmunkálásra legyenek képesek. Csúcsesztergáink sok évig szolgálják Önöket minimális karbantartást igényelve.
Ez a kivételes hagyományos eszterga gép a kiemelkedő eredményeit a változtatható főorsó fordulatszámnak és az ACU-RITE DRO digitális útmérő rendszernek köszönheti, mert mindig a megfelelő fordulatszámon dolgozik. Így a A szerszámok a legjobb teljesítményt érik el, a ciklus idő optimálisabb és a minőség javul.
Válaszon a világ legkedveltebb változtatható főorsó fordulatszámú nehézeszetergáját a Mastiff-ot .
Alaptartozékok:
-Nagy teljesítmény, állandó vágósebesség változtatható
-3 sebesség-fokozatú orsóhajtás 18-1800 fordulat/perc
-11kW (15hp) Főorsó motor
-2000mm és 3000mm hosszúságú, válaszhtató kivehető ágyban
-554mm ágyfeletti elforduló átmérő
-D1-11 Camlock főorsó csatlakozás
-Indukciósan edzett és köszörült ágyszerkezet
-Precíziósan edzett és köszörült fogaskerekek -orsóházban
-Joystick irányítás (szegnyeregben)
-Az “elsőszámú” nagyteljesítményű csúcseszterga
-2 tengelyes állandó vágósebességes mérőrendszer kijelzővel
-vezérorsó burkolattal
-hűtővízszivattyú, tartállyal, csövezéssel
-halogén munkatér világítás
-elektromosan reteszelt tokmányvédő burkolat
-teljesítmény kijelző
-forgácsvédő
-kézi szegnyereg
-kézi szegnyereg
-kezelőszerszámok
-kihúzható forgácsgyűjtő
-menetóra
Opciók:
Munkadarab megfogás
2230A:MS Ø315 mm-es, 3 pofás tokmány, furat 102,8 mm- 2.140,-€
2290A:MS Ø405 mm-es, 4 pofás tokmány, furat 75 mm - 1.775,-€
J21017:MS Ø500 mm-es öntöttvas sík tárcsa, védőburkolattal - 1.175,-€
Ø600 mm-es öntöttvas sík tárcsa, védőburkolattal - 1.210,-€
Ø680 mm-es öntöttvas sík tárcsa, védőburkolattal- 1.470,-€
J4670: MS tokmánytárcsa - 949,-€
2620A: MS fúrótokmány, szegnyereghez - 609,-€
Szerszámbefogás
J1721:MS 4 állású gyorsváltó késtartó - 2.157,-€
224260:X1 Multifix C típusú gyorsváltó késtartó - 3.014,-€
224290:MS 4 állású Parat 3 típusú precíziós késtartó rendszer - 5.029,-€
Munkadarab megtámasztás
J13360:MS mozgóbáb, Ø10-110 mm - 518,-€
J13370:MS mozgóbáb görgőkkel, Ø10-110 mm - 586,-€
J13270:MS állóbáb, Ø10-235 mm - 1.035,-€
J13280:MS állóbáb, görgőkkel Ø10-235 mm - 1.173,-€
J13285:MS állóbáb, görgőkkel Ø156-380 mm - 2.460,-€
J3910: MS No.: 6 MT forgócsúcs - 1.104,-€
Pozícionáló tartozékok
J2920:MS egyszerű ütköző - 492,-€
14930A:MS metrikus menettárcsa -777,-€
14940A:MS Imperial menettárcsa -777,-€
J13010:MS 5 állású hosszütköző - 268,-€
J2971:MS mikrométeres ütköző Imperial - 518,-€
J2972:MS mikrométeres ütköző metrikus - 518,-€
J14760:MS teleszkópos kúpesztergáló készülék max. 20 fok -2.226,-€
Digitális mérőrendszer
J14288:MS 3 koordinátás mérőrendszer kijelzővel a 2 tengelyes helyett -1.450,-€
| Gép típus | Mastiff VS1800/V550-1000 |
| Cikkszám | C-Mastiff VS/V550-1000 |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | 2 tengely állandó vágósebességgel |
| Max. esztergálható átmérő (max. turning diam. over bed) | 554 mm |
| Max. főorsó teljesítmény (Spindle motor) | 11 kW |
| Hídban elforduló átmérő (swing in gap) | 830 mm |
| Csúcs magasság (center height) | 280 mm |
| keresztszán löket (cross-slide travel) | 298 mm |
| Hosszán löket ( longitudinal travel) mm | 1000 mm |
| Késszán löket (top-slide travel) | 175 mm |
| Ágy szélesség ( Bed width) | 400 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-11 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 3 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 95 mm |
| Szegnyereg belső kúp (tailstock taper) | MK6 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | van |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
| Késszán előtolás van / nincs (top-slide feeds) | van |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | van |
| Vágható menetek metrikus (tapping metric) | 0,2-14 (66) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-84 (73) |
| Vágható menetek modul (tapping module) | 0,2-3,5 (20) |
| Vágható menetek diametrik (tapping diametric) | 8-72 (27) |
| Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | (3) 18-1800 |
| Főmotor teljesítménye ( Motor ) | 11 kW |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 11/400 |
| Gép hossz (L=Machine lenght) | 2750 mm |
| Gép szélesség (W=Machine widht) | 1700 mm |
| Gép magasság (H=Machine height) | 2100 mm |
| Gép súly (machine weight) | 2250 kg |
| Gép tömeg (Machine weight) | 2820 kg |
