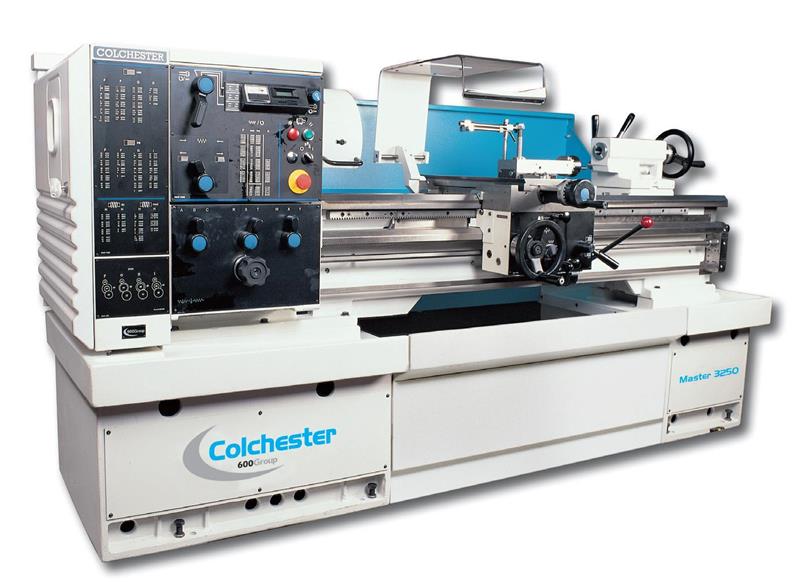

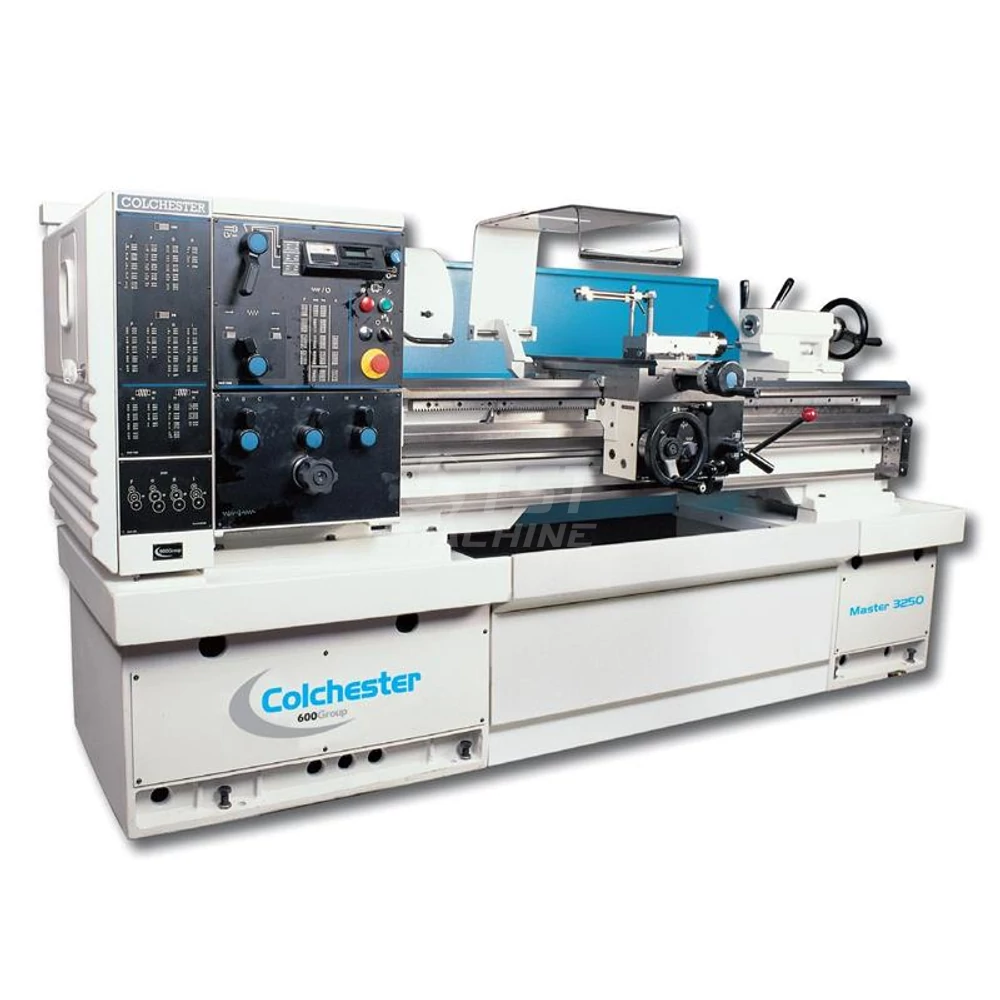

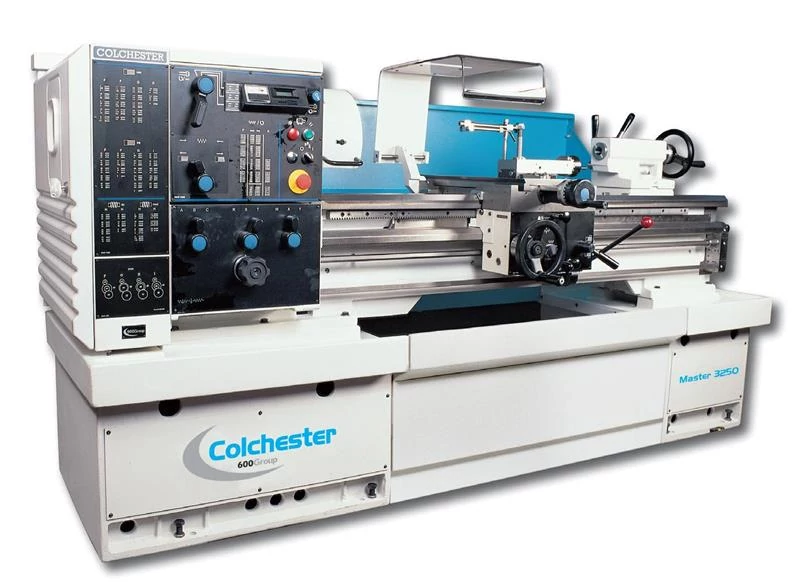

MasterVS3250/V350
Leírás és Paraméterek
A Colchester 130 éves szerszámgép gyártási tapasztalatait örökíti tovább az új generációjú gépeibe.
A hagyományos esztergagépek széles választéka egyszerre garantálja az egyszerű használatot, valamint a széles alap és opcionális tartozékoknak köszönhetően a felsőkategóriától elvárható teljesítményt a legnagyobb komplex feladatok megoldására.
Az egész világon, gyakornokok és mérnökök tanultak Colchester manuális esztergagépen, míg a Colchester hagyományos gépek a szerszámkészítők és karbantartó szakemberek „alapköve”.
Minden Colchester eszterga gépet úgy építenek, hogy bírják a nagy igénybevét és ezzel egy időben precíz, pontos megmunkálásra legyenek képesek. Csúcsesztergáink sok évig szolgálják Önöket minimális karbantartást igényelve.
Ez a kivételes hagyományos eszterga gép a kiemelkedő eredményeit a változtatható főorsó fordulatszámnak és az ACU-RITE DRO digitális útmérő rendszernek köszönheti, mert mindig a megfelelő fordulatszámon dolgozik. Így a A szerszámok a legjobb teljesítményt érik el, a ciklus idő optimálisabb és a minőség javul.
Válaszon egy hagyományos, változtatható főorsó fordulatszámú típust, mint a Master V.
Modern, változtatható sebességű orsó-előtolás 17-3250ford./perc
3 választható, fokozatmentes tartományban .
Állandó teljesítmény minden tartományban.
7.5kW (10hp) főorsó motor
650mm kivehető híddal
350mm elforduló átmérő (ágyban)
D1-4 Camlock orsócsatlakozás
Indukciósan edzett és köszörült ágy
Precíziósan edzett és köszörült fogaskerekek - orsóházban
Építése megfelel minden Európai Uniós és a világon használt szabványnak
Változtatható sebességfokozatú alap oktatóeszterga
A hagyományos esztergagépek széles választéka egyszerre garantálja az egyszerű használatot, valamint a széles alap és opcionális tartozékoknak köszönhetően a felsőkategóriától elvárható teljesítményt a legnagyobb komplex feladatok megoldására.
Az egész világon, gyakornokok és mérnökök tanultak Colchester manuális esztergagépen, míg a Colchester hagyományos gépek a szerszámkészítők és karbantartó szakemberek „alapköve”.
Minden Colchester eszterga gépet úgy építenek, hogy bírják a nagy igénybevét és ezzel egy időben precíz, pontos megmunkálásra legyenek képesek. Csúcsesztergáink sok évig szolgálják Önöket minimális karbantartást igényelve.
Ez a kivételes hagyományos eszterga gép a kiemelkedő eredményeit a változtatható főorsó fordulatszámnak és az ACU-RITE DRO digitális útmérő rendszernek köszönheti, mert mindig a megfelelő fordulatszámon dolgozik. Így a A szerszámok a legjobb teljesítményt érik el, a ciklus idő optimálisabb és a minőség javul.
Válaszon egy hagyományos, változtatható főorsó fordulatszámú típust, mint a Master V.
Modern, változtatható sebességű orsó-előtolás 17-3250ford./perc
3 választható, fokozatmentes tartományban .
Állandó teljesítmény minden tartományban.
7.5kW (10hp) főorsó motor
650mm kivehető híddal
350mm elforduló átmérő (ágyban)
D1-4 Camlock orsócsatlakozás
Indukciósan edzett és köszörült ágy
Precíziósan edzett és köszörült fogaskerekek - orsóházban
Építése megfelel minden Európai Uniós és a világon használt szabványnak
Változtatható sebességfokozatú alap oktatóeszterga
| Gép típus | MasterVS/V350 |
| Cikkszám | C-MasterVS/V350 |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | 2 tengely állandó vágósebességgel |
| Max. esztergálható átmérő (max. turning diam. over bed) | 350 mm |
| Max. főorsó teljesítmény (Spindle motor) | 7.5 kW |
| Hídban elforduló átmérő (swing in gap) | 535 mm |
| Csúcs magasság (center height) | 170 mm |
| keresztszán löket (cross-slide travel) | 250 mm |
| Hosszán löket ( longitudinal travel) mm | 650 mm |
| Késszán löket (top-slide travel) | 100 mm |
| Ágy szélesség ( Bed width) | 318 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-4 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 3 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 63 mm |
| Szegnyereg belső kúp (tailstock taper) | MT 4 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | van |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
| Késszán előtolás van / nincs (top-slide feeds) | van |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,2-14(51) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-56 (52) |
| Vágható menetek modul (tapping module) | 0,2-3,5 (20) |
| Vágható menetek diametrik (tapping diametric) | 8-56 (20) |
| Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | (3) 17-3250 |
| Főmotor teljesítménye ( Motor ) | 7.5 kW |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7,5/400 |
| Gép hossz (L=Machine lenght) | 2030 mm |
| Gép szélesség (W=Machine widht) | 1350 mm |
| Gép magasság (H=Machine height) | 1650 mm |
| Gép súly (machine weight) | 1350 kg |
| Gép tömeg (Machine weight) | 1350 kg |
