Leírás és Paraméterek
A lézervágás egy termikus vágási eljárás, melynél egy lézersugár biztosítja a vágáshoz szükséges hőenergiát. Előnye a kimagaslóan precíz és kellően gyors megmunkálás, illetve, hogy a technológia nem igényli a munkadarab elektromos vezetőképességét. Használatával több szerszám is kiváltható, így működtetése gazdaságos.
- Különleges YAG lézersugár, kicsi fókuszátmérővel és óriási sugárintenzitással a gazdaságos vágás érdekében
- A kedvező árszint semmilyen megbízhatósági és pontossági kompromisszumot nem igényel a vásárlótól
- Főbb lézer alkatrészekre 3 év üzembiztonságot garantálunk
- A beépített RAYCUS fiber lézer forrás fotokonverziós mutatója háromszor jobb mint a CO2 lézereké
- A beépített fiber lézerforrás energiafelhasználása egyharmada a CO2 lézerének
- A fiber lézerforrás karbantartási költsége töredéke a CO2 lézerének hisz nem tartalmaz bonyolult tükör és lencserendszert
- Az autó fókusz rendszer tizedmilliméter pontossággal követi a lemezfelület egyenetlenségét
- A megmunkálás nyomon követesét beépített pointer segíti
- Nagy munkaterületű lézervágóink 3000x1500 mm- től 6000x2000 mm- ig a legtöbb általános lemezméretet képes befogadni
- A szabványostól eltérő méretek is rendelhetők
- Mindkét oldalán holtjátékmentes fogaskerék-fogasléc rendszerű hajtásokkal ellátott portál stílusú szerkezet
- Az Y tengely portálja, kis súlyú és nagy szilárdságú acél öntvényből készült, a kiváló dinamika érdekében
- Gondosan hegesztett gépkeret és az összes szerkezeti elem hőkezelése megbízhatóan kiküszöböli az anyagdeformációkat
- Ez a biztosítéka a lézervágógép pozicionálási és ismétlési pontosságának és az extrém hosszú élettartamának
- A precíziós HIWIN lineáris vezetők minimális karbantartást igényelnek. Hosszú távú precizitásra és nagy vágási sebességre tervezték
- A gép kielégiti a merőleges és lézervágási négyzettolerancia ( DIN EN ISO 9013-1) szabvány előirásaírásait
- Japán PANASONIC AC szervomotorok és hajtások minden tengelyen garantálján a nagyfokú pontosságot
- Az emberek és a környezet biztonsága érdekében a vágórendszert gépház szűrő-elszívó rendszerrel látták el
Figyelem!
- A 500 W-tól 1,5 kW-os lézervágó gépünk alapállapotban burkolat nélkül érkezik
- A gépünk ebben a formátumban is megfelel a lézergyártmányokra vonatkozó MSZ EU 608256-1 előírásoknak a megfelelő munkavédelmi előírások betartása mellett
- Opcionálisan rendelhető teljesen zárt burkolattal, melynek speciális védőüvegei lehetővé teszik a vágási folyamat megfigyelését
- A zárt burkolat mellé rendelhető automatikus shuttle asztal cserélőrendszer mely minimalizálja a termelési leállásokat, mivel az előkészítő pozícióban lévő asztalon a munkadarabok ki és berakodása a megmunkálási idő alatt megtörténhet
CNC Vezérlés
- Könnyű kezelhetőség felhasználóbarát, optimalizált angol nyelvű felülettel
- Minden elterjedt grafikus fájlt közvetlenül fogad (.dxf,.plt,.ai,stb)
- Teríték kiosztó funkció
- G kódos programozási lehetőség
- A technológiai adatbázis a különböző fémek vágási paramétereit és előre beállított ciklusait tartalmazza
- Az összes vágási feladat hatékony feldolgozását egy felhasználóbarát szoftver támogatja a folyamatparaméterek kiválasztásához
- Proporcionális és solenoid szelepek szabályozzák a gáznyomásokat (a vezérlésben beállítva) a vágási folyamat során
Vágófej
- Kiváló minőségű vágófej, amelyet a Raytools készített, motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályzóval
- A karbantartást nem igénylő gerendavezető egy rugalmas száloptikai kábellel van ellátva, amely hosszú szerszám élettartamot biztosít
Alapfelszereltség
- Feszültségstabilizátor
- Komplett rendszer CNC vezérléssel
- Ytterbium Fibe, Raycus
- Száloptika
- RayTools HP vágófej
- Automatikus fókuszpozíció állítás
- Szűrő/ elszívó rendszer
- Automatikus gázkonzol
- CAD / CAM szoftver (Perfect NCEditor)
- Használati útmutató és programozási utasítások Angol nyelven
Opcionálisan rendelhető:
- Eltérő méretű asztal
- 500W- tól 12 000W- ig lézerteljesítmény
- Zárt burkolat
- Automatikusan cserélhető munkaasztal
- Kopóalkatrész készlet
- Csőforgató modul
- Különleges YAG lézersugár, kicsi fókuszátmérővel és óriási sugárintenzitással a gazdaságos vágás érdekében
- A kedvező árszint semmilyen megbízhatósági és pontossági kompromisszumot nem igényel a vásárlótól
- Főbb lézer alkatrészekre 3 év üzembiztonságot garantálunk
- A beépített RAYCUS fiber lézer forrás fotokonverziós mutatója háromszor jobb mint a CO2 lézereké
- A beépített fiber lézerforrás energiafelhasználása egyharmada a CO2 lézerének
- A fiber lézerforrás karbantartási költsége töredéke a CO2 lézerének hisz nem tartalmaz bonyolult tükör és lencserendszert
- Az autó fókusz rendszer tizedmilliméter pontossággal követi a lemezfelület egyenetlenségét
- A megmunkálás nyomon követesét beépített pointer segíti
- Nagy munkaterületű lézervágóink 3000x1500 mm- től 6000x2000 mm- ig a legtöbb általános lemezméretet képes befogadni
- A szabványostól eltérő méretek is rendelhetők
- Mindkét oldalán holtjátékmentes fogaskerék-fogasléc rendszerű hajtásokkal ellátott portál stílusú szerkezet
- Az Y tengely portálja, kis súlyú és nagy szilárdságú acél öntvényből készült, a kiváló dinamika érdekében
- Gondosan hegesztett gépkeret és az összes szerkezeti elem hőkezelése megbízhatóan kiküszöböli az anyagdeformációkat
- Ez a biztosítéka a lézervágógép pozicionálási és ismétlési pontosságának és az extrém hosszú élettartamának
- A precíziós HIWIN lineáris vezetők minimális karbantartást igényelnek. Hosszú távú precizitásra és nagy vágási sebességre tervezték
- A gép kielégiti a merőleges és lézervágási négyzettolerancia ( DIN EN ISO 9013-1) szabvány előirásaírásait
- Japán PANASONIC AC szervomotorok és hajtások minden tengelyen garantálján a nagyfokú pontosságot
- Az emberek és a környezet biztonsága érdekében a vágórendszert gépház szűrő-elszívó rendszerrel látták el
Figyelem!
- A 500 W-tól 1,5 kW-os lézervágó gépünk alapállapotban burkolat nélkül érkezik
- A gépünk ebben a formátumban is megfelel a lézergyártmányokra vonatkozó MSZ EU 608256-1 előírásoknak a megfelelő munkavédelmi előírások betartása mellett
- Opcionálisan rendelhető teljesen zárt burkolattal, melynek speciális védőüvegei lehetővé teszik a vágási folyamat megfigyelését
- A zárt burkolat mellé rendelhető automatikus shuttle asztal cserélőrendszer mely minimalizálja a termelési leállásokat, mivel az előkészítő pozícióban lévő asztalon a munkadarabok ki és berakodása a megmunkálási idő alatt megtörténhet
CNC Vezérlés
- Könnyű kezelhetőség felhasználóbarát, optimalizált angol nyelvű felülettel
- Minden elterjedt grafikus fájlt közvetlenül fogad (.dxf,.plt,.ai,stb)
- Teríték kiosztó funkció
- G kódos programozási lehetőség
- A technológiai adatbázis a különböző fémek vágási paramétereit és előre beállított ciklusait tartalmazza
- Az összes vágási feladat hatékony feldolgozását egy felhasználóbarát szoftver támogatja a folyamatparaméterek kiválasztásához
- Proporcionális és solenoid szelepek szabályozzák a gáznyomásokat (a vezérlésben beállítva) a vágási folyamat során
Vágófej
- Kiváló minőségű vágófej, amelyet a Raytools készített, motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályzóval
- A karbantartást nem igénylő gerendavezető egy rugalmas száloptikai kábellel van ellátva, amely hosszú szerszám élettartamot biztosít
Alapfelszereltség
- Feszültségstabilizátor
- Komplett rendszer CNC vezérléssel
- Ytterbium Fibe, Raycus
- Száloptika
- RayTools HP vágófej
- Automatikus fókuszpozíció állítás
- Szűrő/ elszívó rendszer
- Automatikus gázkonzol
- CAD / CAM szoftver (Perfect NCEditor)
- Használati útmutató és programozási utasítások Angol nyelven
Opcionálisan rendelhető:
- Eltérő méretű asztal
- 500W- tól 12 000W- ig lézerteljesítmény
- Zárt burkolat
- Automatikusan cserélhető munkaasztal
- Kopóalkatrész készlet
- Csőforgató modul

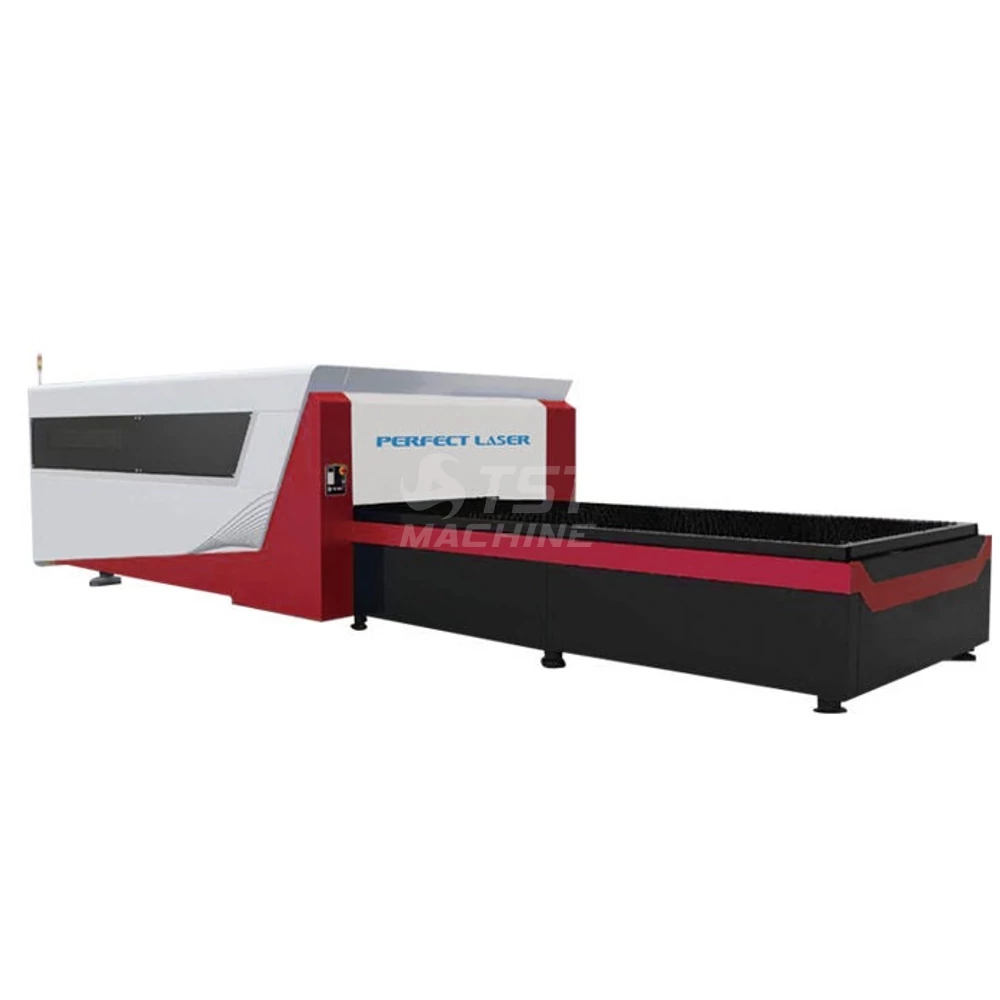

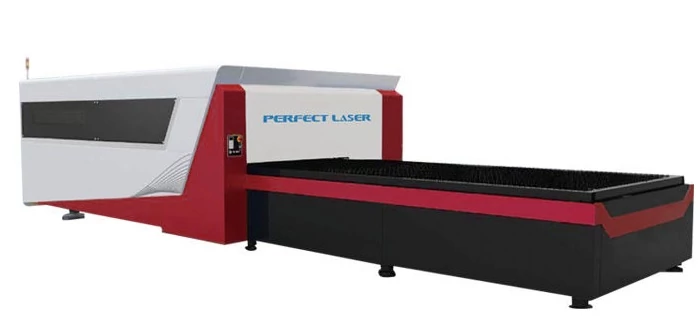

| Gép típus | Lézervágógép 6000x1500 12.0 kW |
| Cikkszám | PL-PE-6015-12000 |
| Gyorsmenet ( rapid feed) | 100 mm/sec |
| Lézer típusa CO2/fiber (Laser type) | Fiber |
| Lézer gáz (Laser gas) | nitrrogén, oxigén |
| Vágási kapacitás szerkezeti acélban | 30 mm |
| Vágási kapacitásrozsdamentes acélban | 25 mm |
| Vágási kapacitás alumíniumban | 18 mm |
| Gép hossz (L=Machine lenght) | 7500 mm |
| Gép szélesség (W=Machine widht) | 2300 mm |
| Gép magasság (H=Machine height) | 1800 mm |
| Gép súly (machine weight) | 2800 kg |
