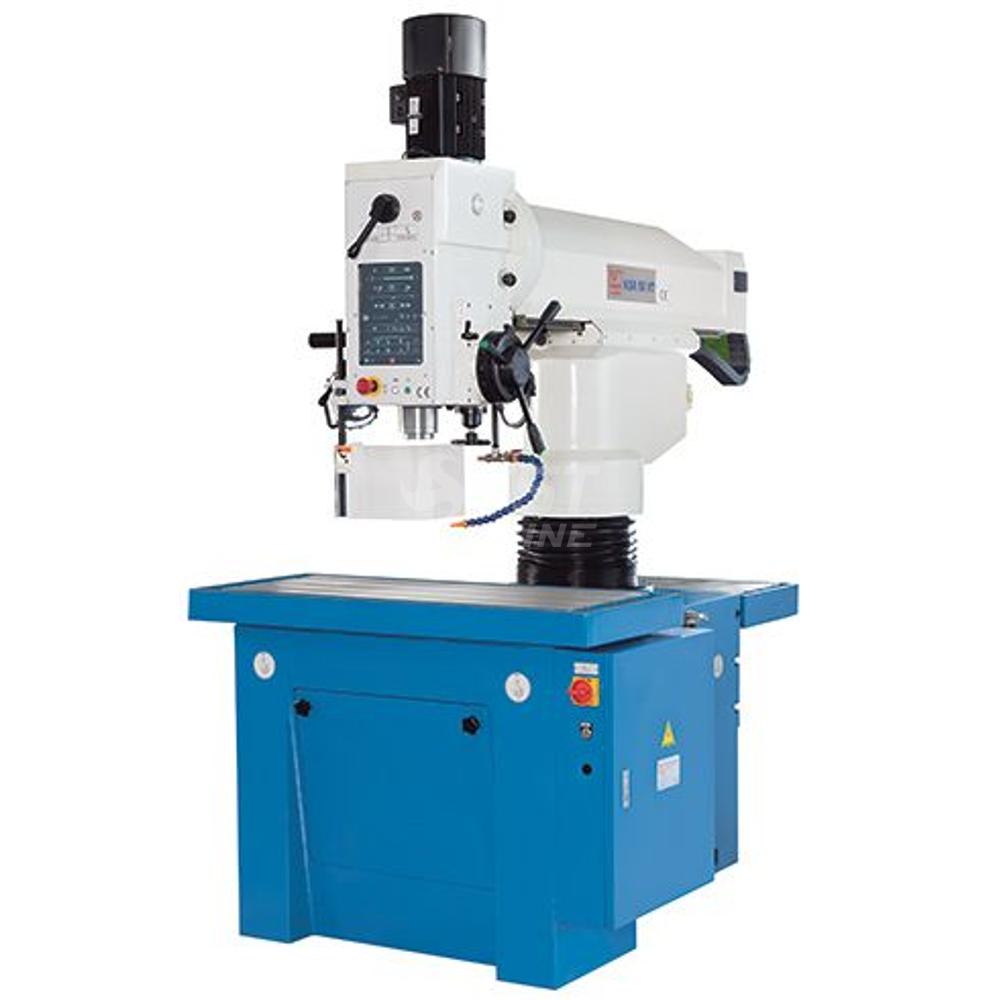

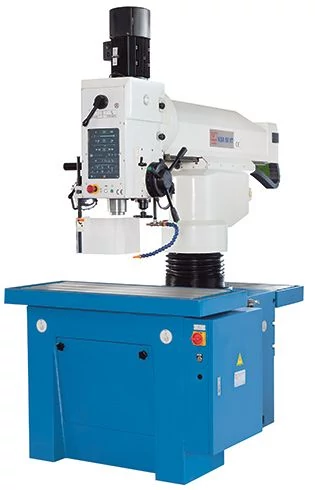

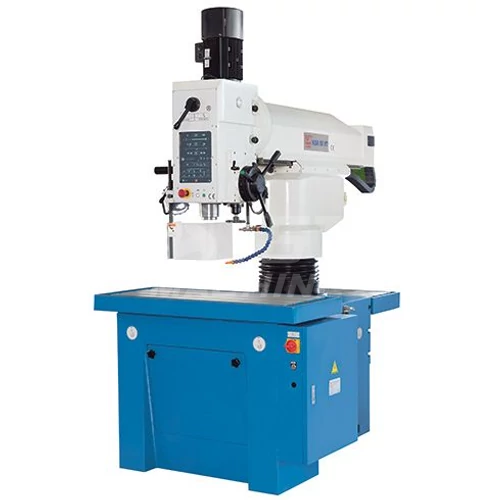

KSR 50 VT Radiál fúrógép
Videók
Leírás és Paraméterek
- Precízen megmunkált, magas minőségű gépelemek, a szükséges helyeken vastagfalú öntöttvasból készítve
- Nagy megmunkálóasztal, mely opcionálisan billenő, vagy szögasztallal bővíthető, amelyek változatos rögzítési és megmunkálási feladatokat tesznek lehetővé
- Alacsony karbantartási igényű robusztus orsóház, mely a két görgős-vezetéken lágyan siklik, ezzel biztosítva a tökéletes pozícionálást és a könnyű kezelést
- A teljes gépre jellemző a különösen lágy működés és a kezelő szempontjából könnyű kezelés a termelési környezetben
- Hidraulikus rögzítéssel ellátott oszlop és orsóház
- A főorsó meghajtása két lépcsős, mindkettőn belül fokozatmentesen állítható
- Szög alatti furatokhoz a fúrófej bármelyik irányba 90°-ban forgatható
- A központi kenési rendszer leegyszerűsíti a karbantartást
Elektronikusan vezérelt szervo pinole előtolás
- Fokozatmentesen állítható pinole előtolás a szervomotor segítségével
- A furatmélység szabályzó elektronikusan állítható, a pozícionálás pontossága +/-0.1mm
Javított funkcionalitás és elrendezés a nagy méretű érintőkijelzőn
- Minden gépfunkció az érintő kijelzőről működtethető és leolvasható
- Mértékegységek a kezelő által kiválaszthatóak (mm vagy col)
- Menetvágási üzemmódban a pinole miután elérte a kívánt menetmélységet, automatikusan visszafordul
- Hiba esetén a kezelőt különféle hibaüzenetek segítik, melyekkel a működési állapot egyszerűen nyomonkövethető
- Az irányítási szoftver képes javaslatokat tenni a megfelelő fordulatszámra és előtolásra, a fúró méretét figyelembe véve
- Nagyteljesítményű hűtőrendszer, mely az érintő kijelzőről vezérelhető
Alapfelszereltség
- Érintőkijelző
- További munkadarab felfogási lehetőségek a gép oldalán és hátulján
- Megmunkáló zsámoly
- Billenthető vízszintes hátsó munkaasztal
- Munkalámpa
- Hűtőrendszer
- Menetfúró egység
- Redukáló hüvelyek
- Felhasználói kézikönyv angol nyelven
- Nagy megmunkálóasztal, mely opcionálisan billenő, vagy szögasztallal bővíthető, amelyek változatos rögzítési és megmunkálási feladatokat tesznek lehetővé
- Alacsony karbantartási igényű robusztus orsóház, mely a két görgős-vezetéken lágyan siklik, ezzel biztosítva a tökéletes pozícionálást és a könnyű kezelést
- A teljes gépre jellemző a különösen lágy működés és a kezelő szempontjából könnyű kezelés a termelési környezetben
- Hidraulikus rögzítéssel ellátott oszlop és orsóház
- A főorsó meghajtása két lépcsős, mindkettőn belül fokozatmentesen állítható
- Szög alatti furatokhoz a fúrófej bármelyik irányba 90°-ban forgatható
- A központi kenési rendszer leegyszerűsíti a karbantartást
Elektronikusan vezérelt szervo pinole előtolás
- Fokozatmentesen állítható pinole előtolás a szervomotor segítségével
- A furatmélység szabályzó elektronikusan állítható, a pozícionálás pontossága +/-0.1mm
Javított funkcionalitás és elrendezés a nagy méretű érintőkijelzőn
- Minden gépfunkció az érintő kijelzőről működtethető és leolvasható
- Mértékegységek a kezelő által kiválaszthatóak (mm vagy col)
- Menetvágási üzemmódban a pinole miután elérte a kívánt menetmélységet, automatikusan visszafordul
- Hiba esetén a kezelőt különféle hibaüzenetek segítik, melyekkel a működési állapot egyszerűen nyomonkövethető
- Az irányítási szoftver képes javaslatokat tenni a megfelelő fordulatszámra és előtolásra, a fúró méretét figyelembe véve
- Nagyteljesítményű hűtőrendszer, mely az érintő kijelzőről vezérelhető
Alapfelszereltség
- Érintőkijelző
- További munkadarab felfogási lehetőségek a gép oldalán és hátulján
- Megmunkáló zsámoly
- Billenthető vízszintes hátsó munkaasztal
- Munkalámpa
- Hűtőrendszer
- Menetfúró egység
- Redukáló hüvelyek
- Felhasználói kézikönyv angol nyelven
| Gép típus | KSR 50 VT Radiál fúrógép |
| Cikkszám | K-162365 |
| Előtolás (Feed rate) | 3000 mm/min |
| Kialakítás asztali/állványos/oszlopos/radiál fúrógép | Radiál |
| Fúró kapacitás acélban /drilling capacity in steel | 50 mm |
| Menetfúró kapacitás (tapping capacity) | M 32 |
| Orsó végződés (spindle mount) | MK 4 |
| Orsó hajtás szíj/fogaskerék/direkt | Fogaskerék |
| Orsó löket (quill stroke) | 200 mm |
| Oszlop átmérő (column diamter) | 220 mm |
| Asztal méret hossz x szélesség (table dimension) mm | 1200X505 |
| Orsó-asztal távolság (min-max) mm (spindle-table distance) | 760 |
| Főmotor telj./fesz.(main motor rating/voltage) | 3/400 |
| Fej elforgathatóság ( head rotation) | 90 +/- ° |
| Gép széleség ( Lenght) | 1720 mm |
| Gép mélység (Width) | 1200 mm |
| Gép magasság ( Height) | 2250 mm |
| Gép súly (machine weight) | 2740 kg |
