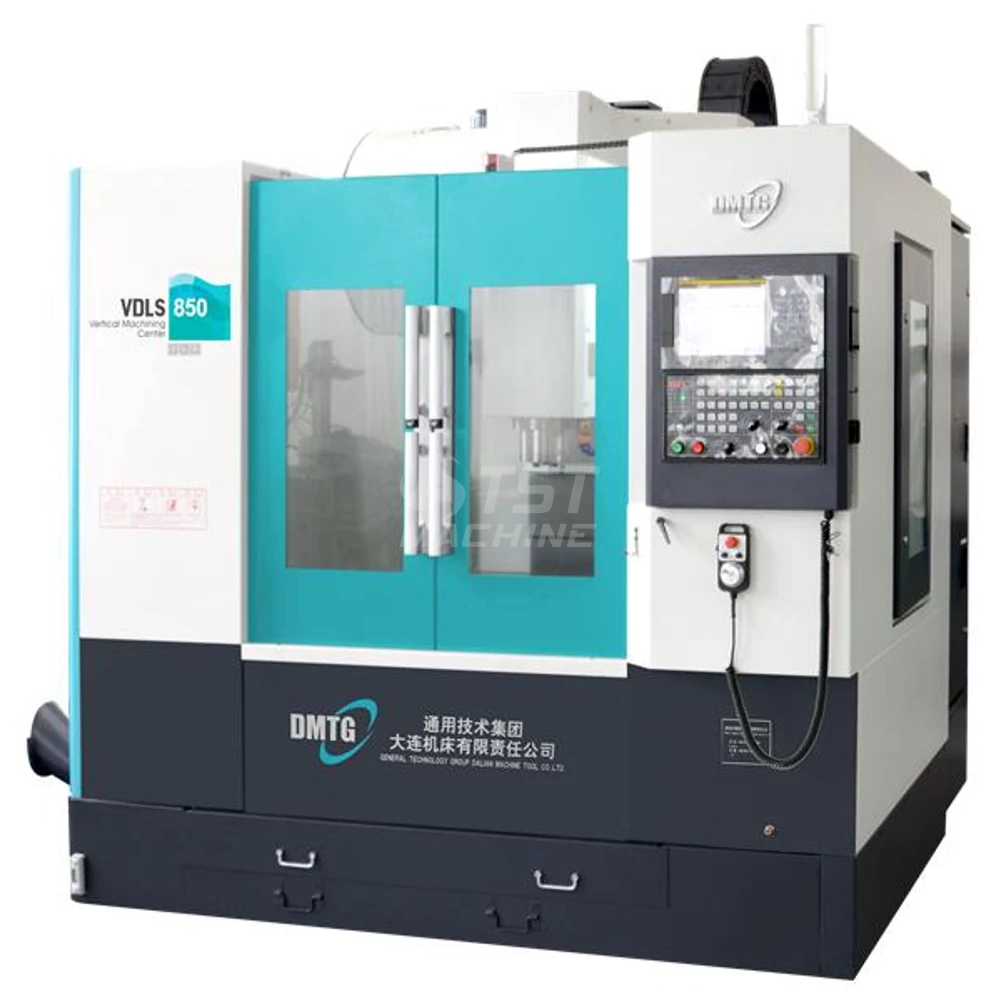

Ingersoll VDL850A Függőleges CNC megmunkálóközpont
Leírás és Paraméterek
Nagy merevség , egyedülálló pontosság , kiemelkedő termelékenység !
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi .
A cégcsoport az átlagos megmunkálási igényű munkadarabok hatékony nagysebességű megmunkálására kifejlesztett VDL gépcsaládjának fő tulajdonságai a következők :
FANUC 0i MD CNC vezérlés kézi kerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
nagysebességű precíziós lineáris vezetékek X és Y tengelyek mentén
erősített 3 darabos lineáris vezetékrendszer Y irányban VDL1200 és VDL 1400A típusoknál
függőleges irányban edzett köszörült lapos vezeték az extrém terhelések kompenzálására a VDL1000 , VDL1200 és VDL1400A modelleknél
központosan megvezetett precízen kidolgozott ellensúlyrendszer biztosítja a fej könnyed pozícióban tartását
nagypontosságú C3 osztályba sorolt , lézer interferométerrel kompenzált golyósorsók mindhárom tengelyen
P4-es pontossági osztályba sorolt ferde hatásvonalú csapágyak biztosítják a szerszámok maximális futáspontosságát.
a főorsó meghajtására használt szíjrendszer csendes nyugodt járást biztosít magas fordulatszám tartományokban is
BT 40-es főorsó kúp VDL500, VDL600A , VDL800, VDL850A, VDL1000–es gépeknél
BT 50-es főorsó kúp a nagyobb terhelésű VDL1200 és VDL1400-as gépeknél
típustól függően választható 12-16 -20-24 férőhelyes szerszámtár megbízható segítőtársa lesz a gép teljes élettartama alatt.
hőcserélővel ellátott elektromos szekrény
orsón keresztüli hűtés
emelt orsófordulat ( 10.000 1/perc) olajhűtővel a főorsó túlmelegedése ellen
a 24 férőhelyes kétkaros szerszámtár 4 mp-es (T-T) szerszám csereidő biztosít
Rigid Tapping menetvágó ciklusok
központi hűtővíz rendszer
spirál forgácseltávolító rendszer
halogén gépvilágítás
szintezőlábak , kéziszerszámok
Rendelhető opciók:
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
fogaskerék hajtóműves főorsó
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi .
A cégcsoport az átlagos megmunkálási igényű munkadarabok hatékony nagysebességű megmunkálására kifejlesztett VDL gépcsaládjának fő tulajdonságai a következők :
FANUC 0i MD CNC vezérlés kézi kerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
nagysebességű precíziós lineáris vezetékek X és Y tengelyek mentén
erősített 3 darabos lineáris vezetékrendszer Y irányban VDL1200 és VDL 1400A típusoknál
függőleges irányban edzett köszörült lapos vezeték az extrém terhelések kompenzálására a VDL1000 , VDL1200 és VDL1400A modelleknél
központosan megvezetett precízen kidolgozott ellensúlyrendszer biztosítja a fej könnyed pozícióban tartását
nagypontosságú C3 osztályba sorolt , lézer interferométerrel kompenzált golyósorsók mindhárom tengelyen
P4-es pontossági osztályba sorolt ferde hatásvonalú csapágyak biztosítják a szerszámok maximális futáspontosságát.
a főorsó meghajtására használt szíjrendszer csendes nyugodt járást biztosít magas fordulatszám tartományokban is
BT 40-es főorsó kúp VDL500, VDL600A , VDL800, VDL850A, VDL1000–es gépeknél
BT 50-es főorsó kúp a nagyobb terhelésű VDL1200 és VDL1400-as gépeknél
típustól függően választható 12-16 -20-24 férőhelyes szerszámtár megbízható segítőtársa lesz a gép teljes élettartama alatt.
hőcserélővel ellátott elektromos szekrény
orsón keresztüli hűtés
emelt orsófordulat ( 10.000 1/perc) olajhűtővel a főorsó túlmelegedése ellen
a 24 férőhelyes kétkaros szerszámtár 4 mp-es (T-T) szerszám csereidő biztosít
Rigid Tapping menetvágó ciklusok
központi hűtővíz rendszer
spirál forgácseltávolító rendszer
halogén gépvilágítás
szintezőlábak , kéziszerszámok
Rendelhető opciók:
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
fogaskerék hajtóműves főorsó
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés
| Gép típus | INGERSOLL VDL850A |
| Cikkszám | IN-VDL850A |
| Vezeték típus: edzett lapos / lineár | Lineáris vezeték |
| Vezérlés típusa (controller type) | FANUC 0i-MD |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 1000 mm |
| Asztal szélesség (Table width) | 500 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 11 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 20 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 20 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 20 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| Szerszámtár férőhely (Too storag capacity) | 20 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 3.2 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 5.1 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.008 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.004 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS |
| Gép magasság (Machine height) | 2577 mm |
| Gép szélesség (Machine width) | 2460 mm |
| Gép hossz (Machine lenght) | 2790 mm |
| Gép súly (machine weight) | 5500 kg |
