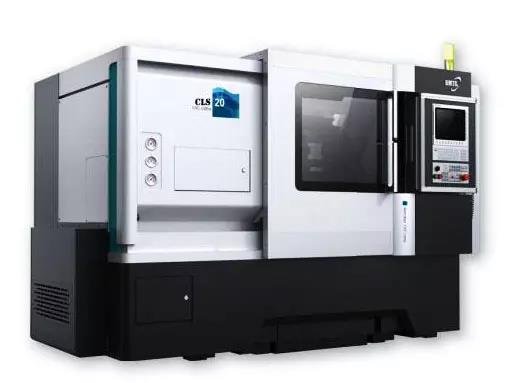

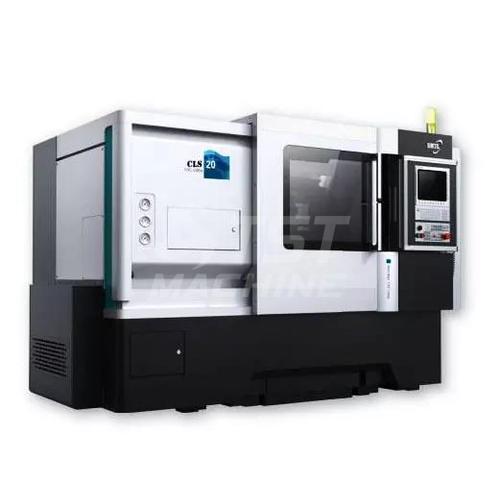

Ingersoll CLS 20 ferdeágyas CNC eszterga
Leírás és Paraméterek
Gépágy
- Merev, 45°-ban döntött gépágy, széles csúszóvezetékekkel, mely biztosítja az alacsony vibrációt, különösen folytonos vágási műveletek közben
- Tágas dizájn, ami kellően nagy helyet biztosít a szerszámoknak és a forgács eltávolítást is megkönnyíti
- Széles hossz-szán, nagy vezető hosszúsággal, mely jelentősen stabilabb és jobban ellenáll a vibrációnak
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül ahol duplasoros csapágyazás biztosítja a tengely és sugárirányú merevséget és minimalizálja az orsó előfeszítéséből és melegedéséből adódó eltéréseket
Főorsó és orsóház
- Innovatív és masszív orsóház, kiemelkedő merevséggel, amire az ingadozó üzemi hőmérséklet minimális hatással van.
- Pontosan szimmetrikus felépítés gondosan tervezett hűtőrendszerrel, amely biztosítja a hűtőlevegő keringését az egész orsó körül
- A főorsót tartós pontosságra tervezték, mindkét oldalon duplasoros csapágyazással, további szögletes érintkező golyóscsapágyakkal az első csapágyaknál
Szegnyereg MT4/80mm
- A merev szegnyereg biztosítja a tengely megmunkálásokhoz szükséges pontosságot
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért. Különösen hosszú vezetők, elsőrangú merevséggel és pontossággal, illetve kiváló rezgéscsillapítással a nehéz megmunkálásokhoz
Felszereltség
- Gyors EWS revolverfej, nagy nyomatékú szervomotorokkal és két irányú szerszámválasztással a rövidebb szerszámcserékért
- A szilárd szerkezet és az erőteljes rögzítés gyakorlatilag megszünteti a vibrációt, mely hosszabb szerszámélettartamot eredményez
- Tökéletesen átgondolt billentyűkiosztás a kényelmes munkakörnyezetért
Fanuc SIEMENS 828 D vezérlés
- Teljes párbeszédes támogatás SHOPTURN
- Könnyű programozhatóság és felhasználás, rövid tanulási görbével
- Felhasználóbarát grafikus kijelző a vizuális szemrevételezésért
- Létező programok használata, melyek nem igényelnek újraprogramozást
- Nagysebességű megmunkálás, nano interpolációval
- A legkorszerűbb funkcionalitás, rázkódásvédelemmel, finom megmunkálással és AI Contour
- A Siemensek család vezérlői, amelyek a legnépszerűbb CNC vezérlők világszerte, több mint 700.000 felhasználással
Alternatívaként elérhető Siemens Sinumerik 828D vezérlővel is
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
Alapfelszereltség
- CE minősítés
- SIEMENS 828D+ Shopturn
- Renishaw HPRA szerszámbemérő
- 2 év SIEMENS jótállás
- 10.4” LCD színes kijelző
- USB csatlakozó
- RS232 csatlakozó
- 12 szerszámos revolverfej
- Hidraulikus szegnyereg
- Forgócsúcs
- Hidraulikus 3 pofás tokmány, puhapofával lábpedllal
- Tokmány nyitás/zárás megerősítő kapcsoló
- Hidraulika táp
- Hűtőrendszer
- Levegő és hűtőfolyadék pisztoly
- Központi kenési rendszer
- LED-es munkalámpa
- 3 színű visszajelzőlámpa
- Zárható ajtó
- Géptalapzat
- Üzemeltetési szerszámok
- Felhasználói kézikönyv angol nyelven
- Merev, 45°-ban döntött gépágy, széles csúszóvezetékekkel, mely biztosítja az alacsony vibrációt, különösen folytonos vágási műveletek közben
- Tágas dizájn, ami kellően nagy helyet biztosít a szerszámoknak és a forgács eltávolítást is megkönnyíti
- Széles hossz-szán, nagy vezető hosszúsággal, mely jelentősen stabilabb és jobban ellenáll a vibrációnak
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül ahol duplasoros csapágyazás biztosítja a tengely és sugárirányú merevséget és minimalizálja az orsó előfeszítéséből és melegedéséből adódó eltéréseket
Főorsó és orsóház
- Innovatív és masszív orsóház, kiemelkedő merevséggel, amire az ingadozó üzemi hőmérséklet minimális hatással van.
- Pontosan szimmetrikus felépítés gondosan tervezett hűtőrendszerrel, amely biztosítja a hűtőlevegő keringését az egész orsó körül
- A főorsót tartós pontosságra tervezték, mindkét oldalon duplasoros csapágyazással, további szögletes érintkező golyóscsapágyakkal az első csapágyaknál
Szegnyereg MT4/80mm
- A merev szegnyereg biztosítja a tengely megmunkálásokhoz szükséges pontosságot
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért. Különösen hosszú vezetők, elsőrangú merevséggel és pontossággal, illetve kiváló rezgéscsillapítással a nehéz megmunkálásokhoz
Felszereltség
- Gyors EWS revolverfej, nagy nyomatékú szervomotorokkal és két irányú szerszámválasztással a rövidebb szerszámcserékért
- A szilárd szerkezet és az erőteljes rögzítés gyakorlatilag megszünteti a vibrációt, mely hosszabb szerszámélettartamot eredményez
- Tökéletesen átgondolt billentyűkiosztás a kényelmes munkakörnyezetért
Fanuc SIEMENS 828 D vezérlés
- Teljes párbeszédes támogatás SHOPTURN
- Könnyű programozhatóság és felhasználás, rövid tanulási görbével
- Felhasználóbarát grafikus kijelző a vizuális szemrevételezésért
- Létező programok használata, melyek nem igényelnek újraprogramozást
- Nagysebességű megmunkálás, nano interpolációval
- A legkorszerűbb funkcionalitás, rázkódásvédelemmel, finom megmunkálással és AI Contour
- A Siemensek család vezérlői, amelyek a legnépszerűbb CNC vezérlők világszerte, több mint 700.000 felhasználással
Alternatívaként elérhető Siemens Sinumerik 828D vezérlővel is
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
Alapfelszereltség
- CE minősítés
- SIEMENS 828D+ Shopturn
- Renishaw HPRA szerszámbemérő
- 2 év SIEMENS jótállás
- 10.4” LCD színes kijelző
- USB csatlakozó
- RS232 csatlakozó
- 12 szerszámos revolverfej
- Hidraulikus szegnyereg
- Forgócsúcs
- Hidraulikus 3 pofás tokmány, puhapofával lábpedllal
- Tokmány nyitás/zárás megerősítő kapcsoló
- Hidraulika táp
- Hűtőrendszer
- Levegő és hűtőfolyadék pisztoly
- Központi kenési rendszer
- LED-es munkalámpa
- 3 színű visszajelzőlámpa
- Zárható ajtó
- Géptalapzat
- Üzemeltetési szerszámok
- Felhasználói kézikönyv angol nyelven
| Gép típus | CLS-20 ferdeágyas CNC eszterga |
| Cikkszám | ING CLS 20 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | Lineár vezeték |
| Vezeték típus: edzett lapos / lineár | Lineár vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 200 mm |
| Vezérlés típusa (controller type) | Fanuc Oi-TF |
| Orsó löket(Quill stroke) | 30 mm |
| Max. főorsó teljesítmény (Spindle motor) | 15 kW |
| Főorsó furat | 62 mm |
| Főorsó fordulat (spindel speeds) | 4500 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 80 mm |
| Szegnyereg belső kúp (tailstock taper) | MT4 |
| Keresztirányú előtolás ( X cross-slide feed) | 8000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Gyorsmenet X (Rapid X) | 30 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 30 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Gyorsmenet Z Rapid( Z-Z1) | 4500 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.011 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.004 mm |
| Vezérlés típusa (CNC Controller) | Siemens 828 D |
| Opcionális vezérlések (Optional CNC controller) | Fanuc Oi-TF |
| C tengely van / nincs (C axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Gép hossz (L=Machine lenght) | 4150 mm |
| Gép szélesség (W=Machine widht) | 1620 mm |
| Gép magasság (H Machine height) | 1760 mm |
| Gép magasság (H=Machine height) | 1760 mm |
| Gép súly (machine weight) | 4500 kg |
