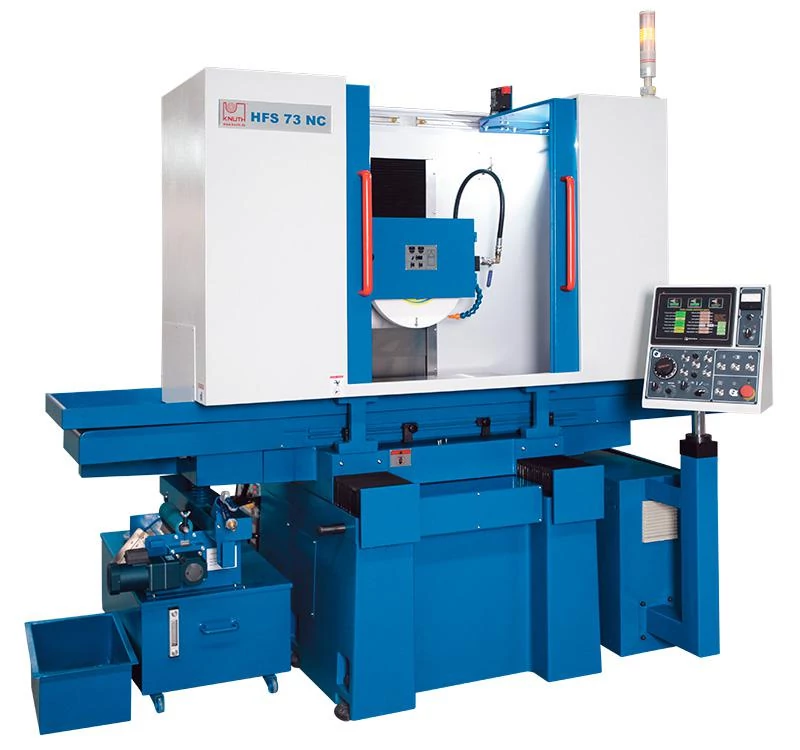

HFS 73 NC Hidraulikus síkköszörűgép NC vezérléssel
Leírás és Paraméterek
- Nagy munkatér, nagy asztalterhelhetőséggel
- Folyamatos üzemeltetés mellett is nagy pontosságú megmunkálás
- Nagy sebesség, termelékenység, halk működés
- Merev, csavarodás mentes öntvény gépváz
- Kettős lineáris vezetékelés és előfeszített golyósorsó a Z tengelyen
- Az asztal hosszirányú mozgatása hidraulikus
- Elektro-hidraulikus proporcionális szeleppel állítható asztalsebesség
- Szervo hajtások és motorok az Y és Z tengelyeken
- 3 fokozatú elektronikus kézi kerék az Y és Z tengelyek kézi mozgatásához
- Automatikus központi kenőrendszer
- Termikus stabilitás érdekében a géptől különálló hidraulika egység és olajhűtő
- Felhasználóbarát CNC vezérlés
- Automata kőlehúzó és kompenzáló ciklus
NC vezérlés:
- Segítőkész, dialóg rendszerű NC vezérlés
- Automata és félautomata üzemmód
- Kőlehúzó ciklus kompenzációval
- Érintő képernyő
- Előre definiált ciklusok
- Könnyen állítható technológiai paraméterek
- Automata működés felügyelet hibaüzenetekkel
- Angol és német nyelvű felületek
Alaptartozékok:
- NC vezérlés
- Mágnes asztal
- Hűtőrendszer mágneses szeparátorral
- Központi kenőrendszer
- Hidraulika folyadék hűtőrendszer
- Köszörűkorong
- Korongfelfogó
- Kiegyensúlyozó tengely
- Kiegyensúlyozó állvány
- Halogén munkatér megvilágítás
- Koronglehúzó gyémánt tartóval
- Csavarkészlet
- Kezelő szerszámok
- Angol nyelvű kezelési utasítás
Opcionálisan rendelhető:
- Tartalék korongok
- Korong felfogó
- Papír filteres szűrőrendszer mágneses leválasztóval
- Mágneses rögzítő lemez
- Hűtőfolyadék rendszer mágneses elválasztóval
- Központi kenés
- Hidraulikus olajhűtő
- Korong felfogó tárcsa
- Kőlehúzó
- Kiegyensúlyozó állomás
- Folyamatos üzemeltetés mellett is nagy pontosságú megmunkálás
- Nagy sebesség, termelékenység, halk működés
- Merev, csavarodás mentes öntvény gépváz
- Kettős lineáris vezetékelés és előfeszített golyósorsó a Z tengelyen
- Az asztal hosszirányú mozgatása hidraulikus
- Elektro-hidraulikus proporcionális szeleppel állítható asztalsebesség
- Szervo hajtások és motorok az Y és Z tengelyeken
- 3 fokozatú elektronikus kézi kerék az Y és Z tengelyek kézi mozgatásához
- Automatikus központi kenőrendszer
- Termikus stabilitás érdekében a géptől különálló hidraulika egység és olajhűtő
- Felhasználóbarát CNC vezérlés
- Automata kőlehúzó és kompenzáló ciklus
NC vezérlés:
- Segítőkész, dialóg rendszerű NC vezérlés
- Automata és félautomata üzemmód
- Kőlehúzó ciklus kompenzációval
- Érintő képernyő
- Előre definiált ciklusok
- Könnyen állítható technológiai paraméterek
- Automata működés felügyelet hibaüzenetekkel
- Angol és német nyelvű felületek
Alaptartozékok:
- NC vezérlés
- Mágnes asztal
- Hűtőrendszer mágneses szeparátorral
- Központi kenőrendszer
- Hidraulika folyadék hűtőrendszer
- Köszörűkorong
- Korongfelfogó
- Kiegyensúlyozó tengely
- Kiegyensúlyozó állvány
- Halogén munkatér megvilágítás
- Koronglehúzó gyémánt tartóval
- Csavarkészlet
- Kezelő szerszámok
- Angol nyelvű kezelési utasítás
Opcionálisan rendelhető:
- Tartalék korongok
- Korong felfogó
- Papír filteres szűrőrendszer mágneses leválasztóval
- Mágneses rögzítő lemez
- Hűtőfolyadék rendszer mágneses elválasztóval
- Központi kenés
- Hidraulikus olajhűtő
- Korong felfogó tárcsa
- Kőlehúzó
- Kiegyensúlyozó állomás
| Gép típus | HFS 73 NC Hidraulikus síkköszörűgép NC vezérléssel |
| Cikkszám | K-122420 |
| Hosszán löket ( longitudinal travel) mm | 800 mm |
| Kereszt és függőleges mozgatás hidrauilkus/elektromos | Hidraulikus |
| Hosszirányú mozgatás hidrauilkus/elektromos | Hidraulikus |
| Vezérlés típusa (CNC Controller) | Dialóg rendszerű |
| Asztal méret hossz x szélesség mm (work table dimension) | 720x300 |
Keresztirányú löket ( Y cross travel)
|
230 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 400x127x40 |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 0,75 KW |
| Gép hossz (L=Machine lenght) | 2900 mm |
| Gép szélesség (W=Machine widht) | 1900 mm |
| Gép magasság (H=Machine height) | 2500 mm |
| Gép súly (machine weight) | 2500 kg |
