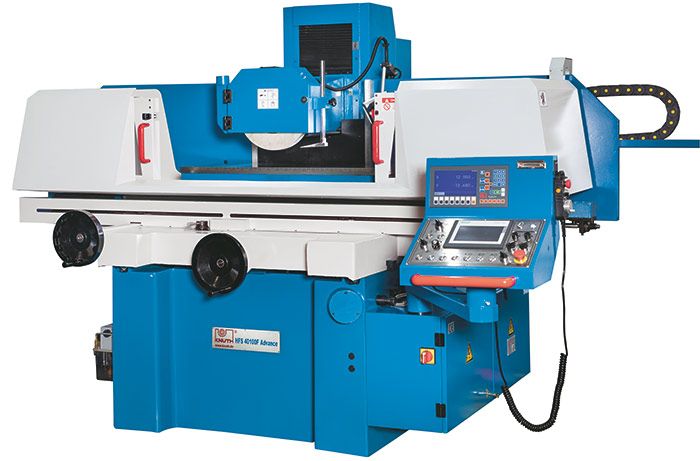

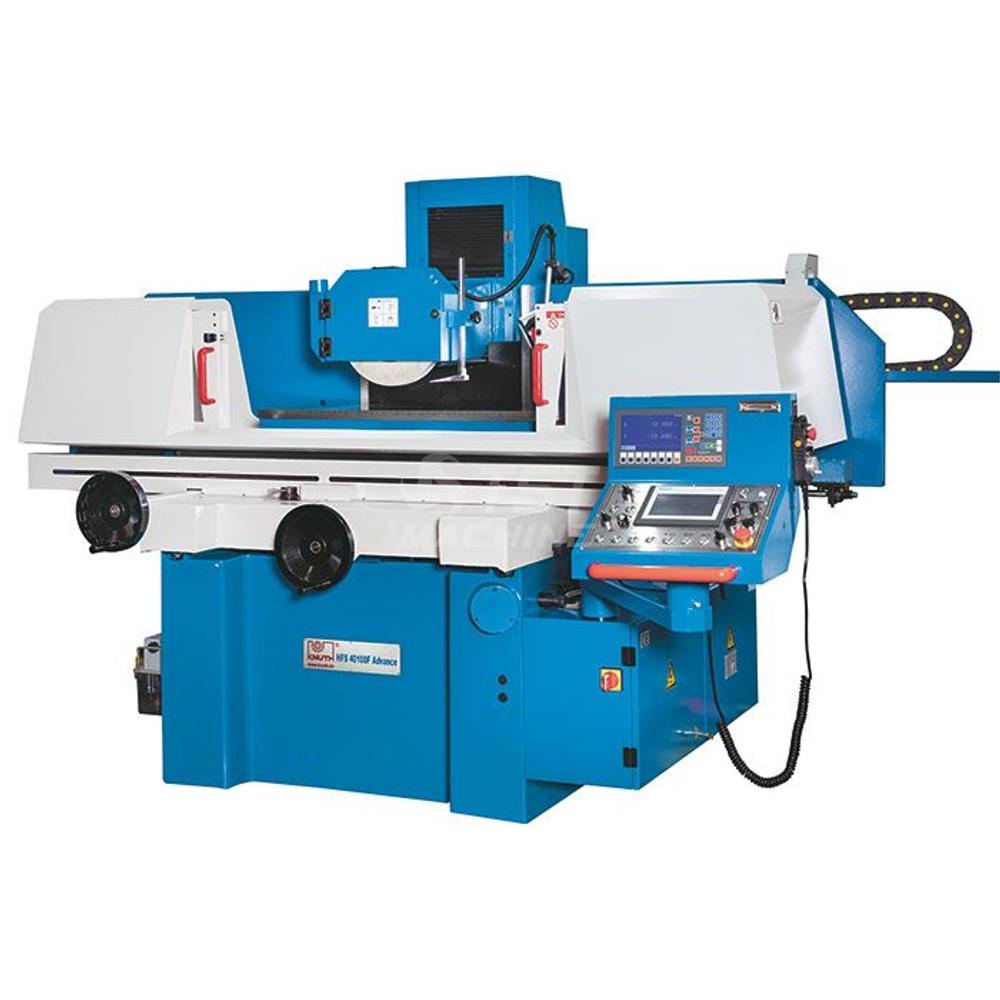

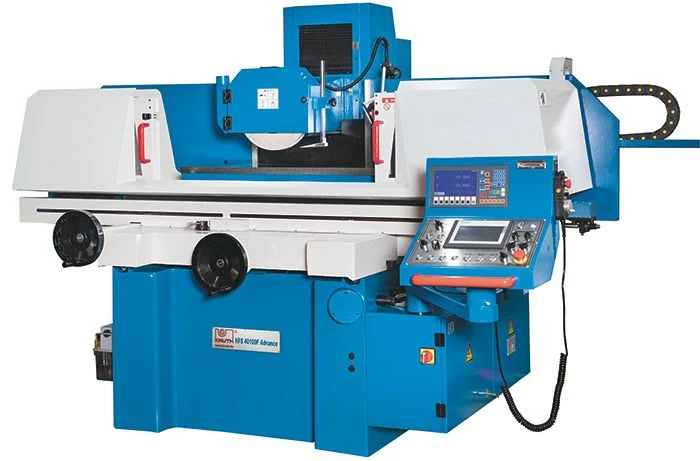

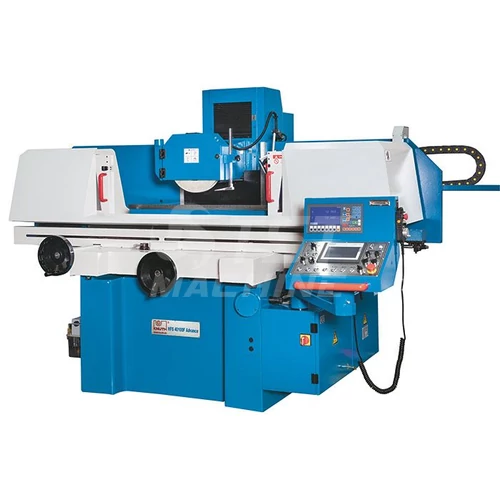

HFS 40100 F Advance Síkköszörű
Videók
Leírás és Paraméterek
- Öntöttvas gépágy amely kiváló merevséget és torziós szilárdságot biztosít, precíziós vezetékeléssel és kiváló megmunkálási minőséggel
- Az összes vezeték kenését központi kenőrendszer biztosítja
- A munkateret könnyen hozzáférhető burkolat védi
- Nagy teljesítményű hűtőfolyadék-szivattyú, mely a vákuum egységgel kombinálva, könnyedén elválasztja a köszörülési port és a porlasztott hűtőfolyadékot a megmunkálás során
- Nagy kőorsó, mely dinamikusan kiegyensúlyozott, teljesen tömített és zárt, állandó kenéssel
- Magas minőségű előfeszített golyósorsó és erős szervómotor biztosítja a nagy pozícionálási és ismétlési pontosságot az Y tengelyen
- A gép elektronikus kézikerékkel rendelkezik a konfigurációs feladatok elvégzéséhez és a kőorsó kézi mozgatásához
- Ha Auto módra állítja, akkor a felhasználó által definiált nagyolási és simítási paraméterek, a kiszikráztató löketek száma és a nullára való visszatérés automatikusan feldolgozásra kerül
- Rendkívül csendes működés és minimális hőtermelés az optimális munkavégzés érdekében, folyamatos üzemi körülmények között
- Hidraulikusan működtetett lineáris asztalmozgás, fokozatmentesen állítható, egyenletes megmunkálással és lágy irányváltással
- Külső hidraulikus olajhűtő egységgel biztosítja a tökéletes hőmérsékleti stabilitást
- Nagy méretű mágnesasztal biztosítja a munkadarabok csavarodásmentes lerögzítését a munkafelület egészén, az alapfelszerelés részeként
- A vezérlőegység az elektromos rendszerbe integrált, lehetővé téve a gyors lefogást és lemágnesezést
Alapfelszereltség:
- 3 tengelyes útmérő
- Elektronikus kézikerék
- Kőfelfogó tárcsa
- Automatikus központi kenés
- Munkatér burkolat
- Hűtőrendszer és elszívó
- Kőlehúzó
- Kiegyensúlyozó állomás
- Kiegyensúlyozó tengely
- Munkalámpa
- Mágnesasztal
- Beállító csavarok
- Kezelő eszközök
- Demagnetizátor
- Siemens PLC-control érintőképernyővel
- Kezelési útmutató angol nyelven
- Az összes vezeték kenését központi kenőrendszer biztosítja
- A munkateret könnyen hozzáférhető burkolat védi
- Nagy teljesítményű hűtőfolyadék-szivattyú, mely a vákuum egységgel kombinálva, könnyedén elválasztja a köszörülési port és a porlasztott hűtőfolyadékot a megmunkálás során
- Nagy kőorsó, mely dinamikusan kiegyensúlyozott, teljesen tömített és zárt, állandó kenéssel
- Magas minőségű előfeszített golyósorsó és erős szervómotor biztosítja a nagy pozícionálási és ismétlési pontosságot az Y tengelyen
- A gép elektronikus kézikerékkel rendelkezik a konfigurációs feladatok elvégzéséhez és a kőorsó kézi mozgatásához
- Ha Auto módra állítja, akkor a felhasználó által definiált nagyolási és simítási paraméterek, a kiszikráztató löketek száma és a nullára való visszatérés automatikusan feldolgozásra kerül
- Rendkívül csendes működés és minimális hőtermelés az optimális munkavégzés érdekében, folyamatos üzemi körülmények között
- Hidraulikusan működtetett lineáris asztalmozgás, fokozatmentesen állítható, egyenletes megmunkálással és lágy irányváltással
- Külső hidraulikus olajhűtő egységgel biztosítja a tökéletes hőmérsékleti stabilitást
- Nagy méretű mágnesasztal biztosítja a munkadarabok csavarodásmentes lerögzítését a munkafelület egészén, az alapfelszerelés részeként
- A vezérlőegység az elektromos rendszerbe integrált, lehetővé téve a gyors lefogást és lemágnesezést
Alapfelszereltség:
- 3 tengelyes útmérő
- Elektronikus kézikerék
- Kőfelfogó tárcsa
- Automatikus központi kenés
- Munkatér burkolat
- Hűtőrendszer és elszívó
- Kőlehúzó
- Kiegyensúlyozó állomás
- Kiegyensúlyozó tengely
- Munkalámpa
- Mágnesasztal
- Beállító csavarok
- Kezelő eszközök
- Demagnetizátor
- Siemens PLC-control érintőképernyővel
- Kezelési útmutató angol nyelven
| Gép típus | HFS 40100 F Advance |
| Cikkszám | K-124930 |
| Digitális kijelző van/ nincs ( DRO) | van |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Asztal méret hossz x szélesség mm (work table dimension) | 1020x406 |
| Hosszirányú löket ( X longitudinal travel) | 1130 mm |
Keresztirányú löket ( Y cross travel)
|
450 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 580 mm |
| Hosszirányú előtolás (table feed X) | 23 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 480 mm/löket |
| Keresztirányú gyorsmenet Y (table rapid Y) | 480 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.005 mm/oszt |
| Függőleges gyorsmenet Z (grinding wheel vertical rapid Z) | 990 mm/min |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 350x40x127 |
| Asztal terhelhetőség (max part. weight) | 600 kg |
| Gép hossz (L=Machine lenght) | 4400 mm |
| Gép szélesség (W=Machine widht) | 2400 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 3700 kg |
