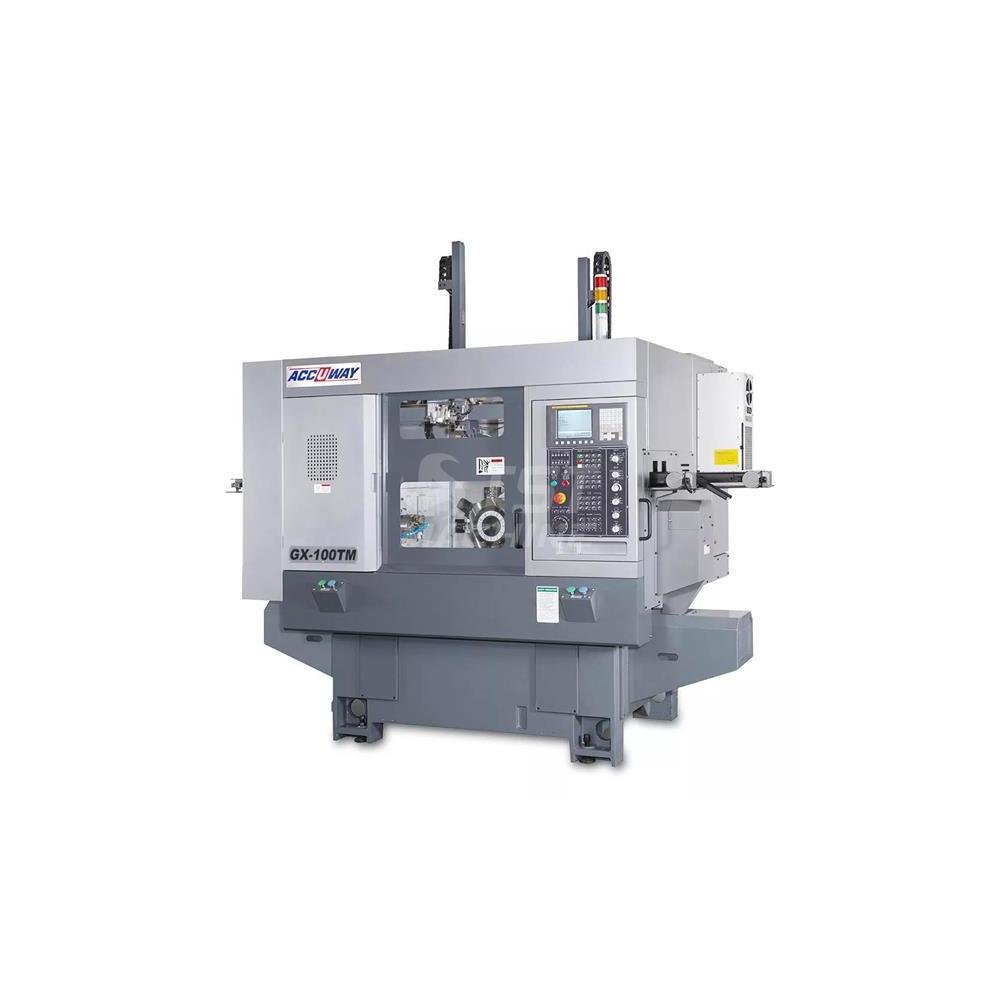

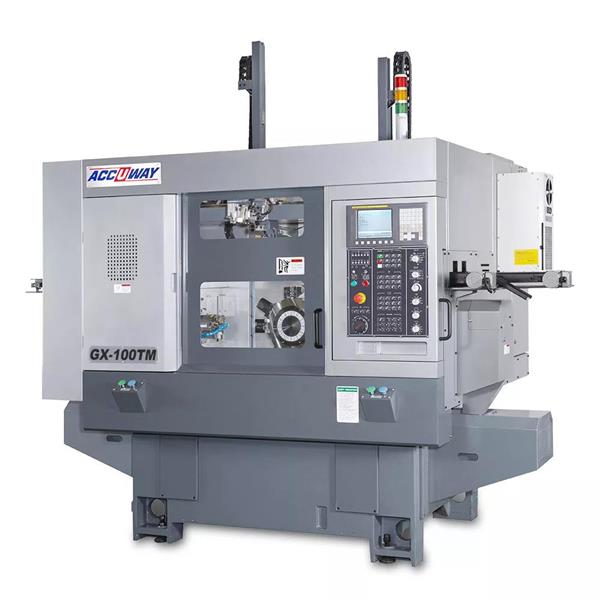

GX-100TM ellenorsós CNC eszterga hajtott szerszámmal, integrált töltőrendszerrel
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
A GX-100TM eszterga bemutatása:
A GX-100TM kiváló megmunkálási teljesítményt nyújt két azonos teljesítményű orsójával és a köztük elhelyezkedő revolverfejjel.
Az integrált töltőrendszer helyet takarít meg és növeli a termelékenységet időveszteség nélkül.
A BMT-45 kialakítású revolverfejjel hajtott szerszámtartók is használhatóak javítja a forgácsolás rugalmasságát.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
Integrált töltőrendszer (max. mdb. átmérő: 45mm, max. mdb. tömeg: 0,5 kg)
3 pofás, hidraulikus működtetésű, átmenő tokmányok
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
20x20 mm-es késtartó (2 db)
32 mm-es furatkéstartó (3 db)
32 mm-es szűkítő készlet (8/10/12/16/20 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
42/A5 173E patronos tokmány
Axiális és radiális hajtott tartók
Száladagoló interfész (24pines)
Száladagoló (1,5 m / ø5-65mm)
30 bar-os hűtőrendszer
Olajköd elszívó
Olajleválasztó
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
A GX-100TM eszterga bemutatása:
A GX-100TM kiváló megmunkálási teljesítményt nyújt két azonos teljesítményű orsójával és a köztük elhelyezkedő revolverfejjel.
Az integrált töltőrendszer helyet takarít meg és növeli a termelékenységet időveszteség nélkül.
A BMT-45 kialakítású revolverfejjel hajtott szerszámtartók is használhatóak javítja a forgácsolás rugalmasságát.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
Integrált töltőrendszer (max. mdb. átmérő: 45mm, max. mdb. tömeg: 0,5 kg)
3 pofás, hidraulikus működtetésű, átmenő tokmányok
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
20x20 mm-es késtartó (2 db)
32 mm-es furatkéstartó (3 db)
32 mm-es szűkítő készlet (8/10/12/16/20 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
42/A5 173E patronos tokmány
Axiális és radiális hajtott tartók
Száladagoló interfész (24pines)
Száladagoló (1,5 m / ø5-65mm)
30 bar-os hűtőrendszer
Olajköd elszívó
Olajleválasztó
| Gép típus | GX-100TM ellenorsós eszterga integrált töltőrendszerrel |
| Cikkszám | AW-GX-100TM |
| Vezeték típus: edzett lapos / lineár | LM |
| C tengely a főorsón van/ nincs (C axis) | van |
| C1 tengely az ellenorsón van / nincs (C1 axis) | van |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Gyorsmenet X Rapid (X-X1) | 18 m/min |
| Gyorsmenet Z Rapid( Z-Z1) | 24 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | FANUC 0i-T |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | integrált töltőrendszer |
| Fő/ellenorsó telj. / fesz. (Power of main/subspindle motor/ voltage) | 7.5 kW/V |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 4 Mpa |
| Gép hossz (L=Machine lenght) | 3000 mm |
| Gép szélesség (W=Machine widht) | 2000 mm |
| Gép magasság (H=Machine height) | 2400 mm |
| Gép súly (machine weight) | 3300 kg |
| Hajtott szerszám teljesítménye ( Power of livingtool ) | 4.5 kW |
| Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 6000 1/min |
