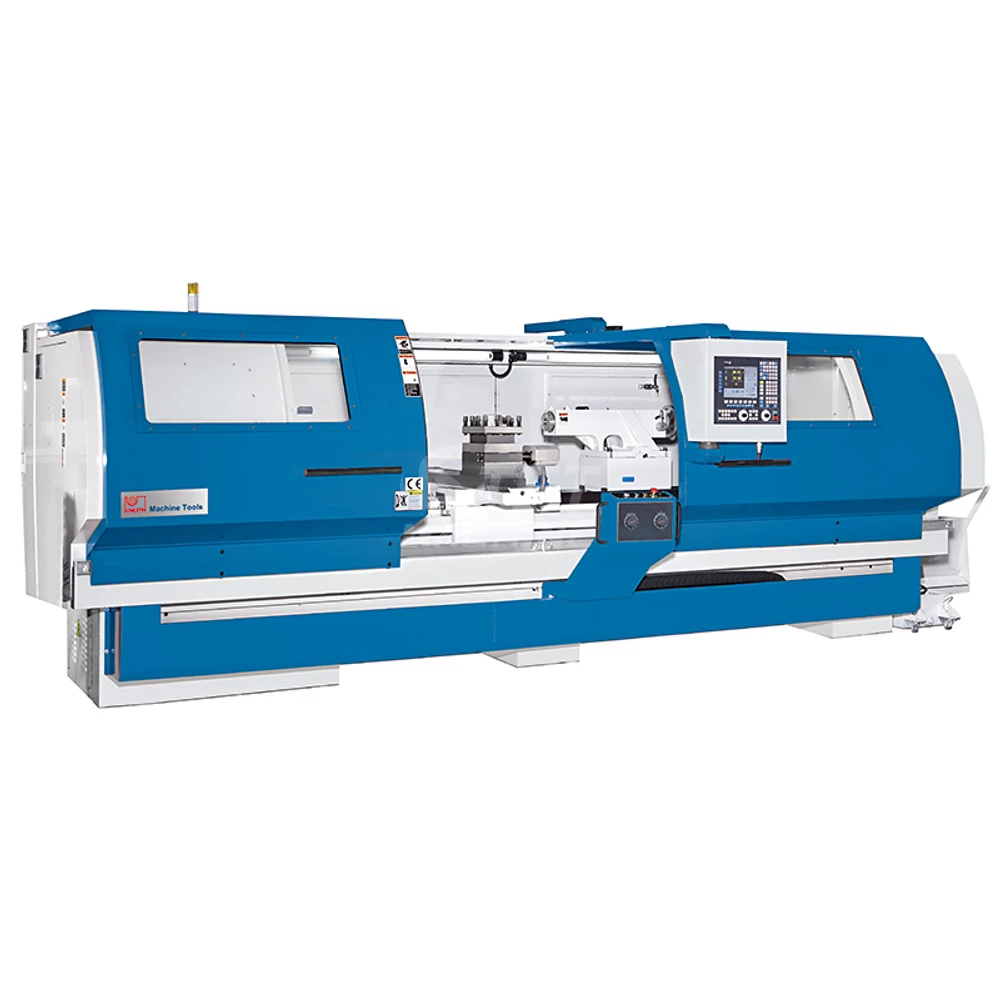

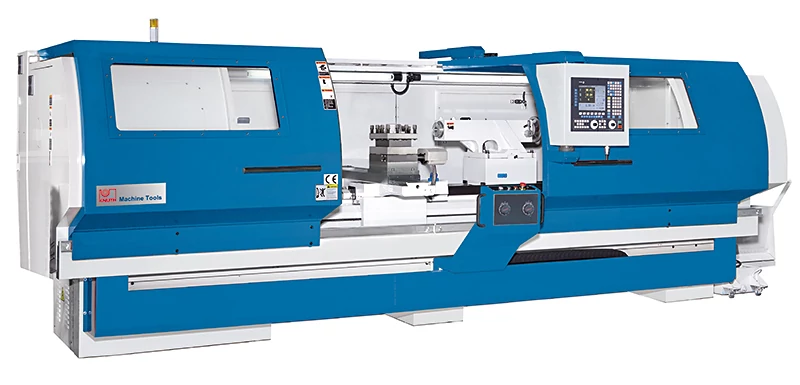

Forceturn 800.15 Manual / CNC eszterga (Fagor 8055i/A-TC)
| Név: | Csúcs távolság ( center width): | Ágy felett elforduló átmérő: | Ár: | Kosárba |
|
Forceturn 800.15 Manual / CNC eszterga (Fagor 8055i/A-TC)
|
1600 mm
|
818 mm
|
||
|
Forceturn 800.30 CNC Ciklus-eszterga (Fagor 8055i/A-TC)
|
3100 mm
|
818 mm
|
||
|
Forceturn 800.50 CNC Ciklus-eszterga (Fagor 8055i/A-TC)
|
5100 mm
|
818 mm
|
Leírás és Paraméterek
FORCETURN CNC Manuál-CNC esztergagépcsalád rövid bemutatása:
Két elforduló átmérő választható
Forceturn 630 elforduló átmérője 670 mm (orsó furata 85 mm)
Forceturn 800 elforduló átmérője 818 mm (orsó furata 105 mm)
Mindkét elforduló átmérőjű Forceturn gép 3 különböző Z lökettel rendelhető:
1500 mm
3000 mm
5000 mm
A főorsó fordulat 3 fokozatban programból automatikusan váltható
Fokozaton belül a fordulatszám fokozatmentesen állítható.
A Fagor 8055i A-TC Manuál-CNC vezérlés kézi / félautomata (öntanuló) / és teljesen automata üzemmódban is használható.
Kézi üzemmódban a két db elektromos kézikerék a hagyományos esztergákhoz hasonló felhasználási lehetőséget nyújt egyedi vagy kisszériás alkatrészek legyártásához.
Alaptartozékok:
FAGOR 8055i/A-TC Manuál -CNC vezérlés
2 db elektromos kézikerék
3 pofás kézi tokmány D300 mm
Automata 3 fokozatú sebváltó
4 állású elektromos késtartó
Hűtőrendszer
Központi kenőrendszer
Szegnyereg
Munkatér világítás
Kezelő szerszámok
Angol nyelvű gépkönyv garnitúra
Opcionális tartozékok:
4 pofás tokmány D457 mm
Álló báb
Mozgó báb
Rugalmas géptalp
Hűtő folyadék
Szerszámok
Gyorscserélős késtartó betétekkel
Forgó és állócsúcs
Két elforduló átmérő választható
Forceturn 630 elforduló átmérője 670 mm (orsó furata 85 mm)
Forceturn 800 elforduló átmérője 818 mm (orsó furata 105 mm)
Mindkét elforduló átmérőjű Forceturn gép 3 különböző Z lökettel rendelhető:
1500 mm
3000 mm
5000 mm
A főorsó fordulat 3 fokozatban programból automatikusan váltható
Fokozaton belül a fordulatszám fokozatmentesen állítható.
A Fagor 8055i A-TC Manuál-CNC vezérlés kézi / félautomata (öntanuló) / és teljesen automata üzemmódban is használható.
Kézi üzemmódban a két db elektromos kézikerék a hagyományos esztergákhoz hasonló felhasználási lehetőséget nyújt egyedi vagy kisszériás alkatrészek legyártásához.
Alaptartozékok:
FAGOR 8055i/A-TC Manuál -CNC vezérlés
2 db elektromos kézikerék
3 pofás kézi tokmány D300 mm
Automata 3 fokozatú sebváltó
4 állású elektromos késtartó
Hűtőrendszer
Központi kenőrendszer
Szegnyereg
Munkatér világítás
Kezelő szerszámok
Angol nyelvű gépkönyv garnitúra
Opcionális tartozékok:
4 pofás tokmány D457 mm
Álló báb
Mozgó báb
Rugalmas géptalp
Hűtő folyadék
Szerszámok
Gyorscserélős késtartó betétekkel
Forgó és állócsúcs
| Gép típus | Forceturn 800.15 CNC Ciklus-eszterga (Fagor 8055i/A-TC) |
| Cikkszám | K-100353 |
| Tokmány átmérője ( Chuck size) | 300 mm |
| Főorsó furat | 105 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A1-11 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 105 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás ( X cross-slide feed) | 5000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 5000 mm/min |
| Gyorsmenet X (Rapid X) | 5 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 5 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.015 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.007 mm |
| Vezérlés típusa (CNC Controller) | Fagor 8055TC |
| Gép hossz (L=Machine lenght) | 4 mm |
| Gép szélesség (W=Machine widht) | 2.25 mm |
| Gép magasság (H=Machine height) | 2.25 mm |
| Gép súly (machine weight) | 4500 kg |
