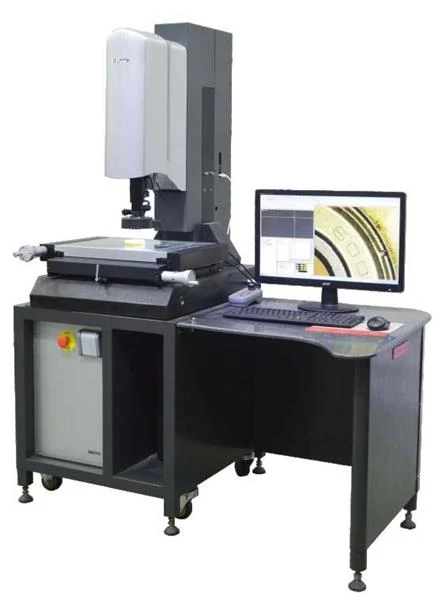

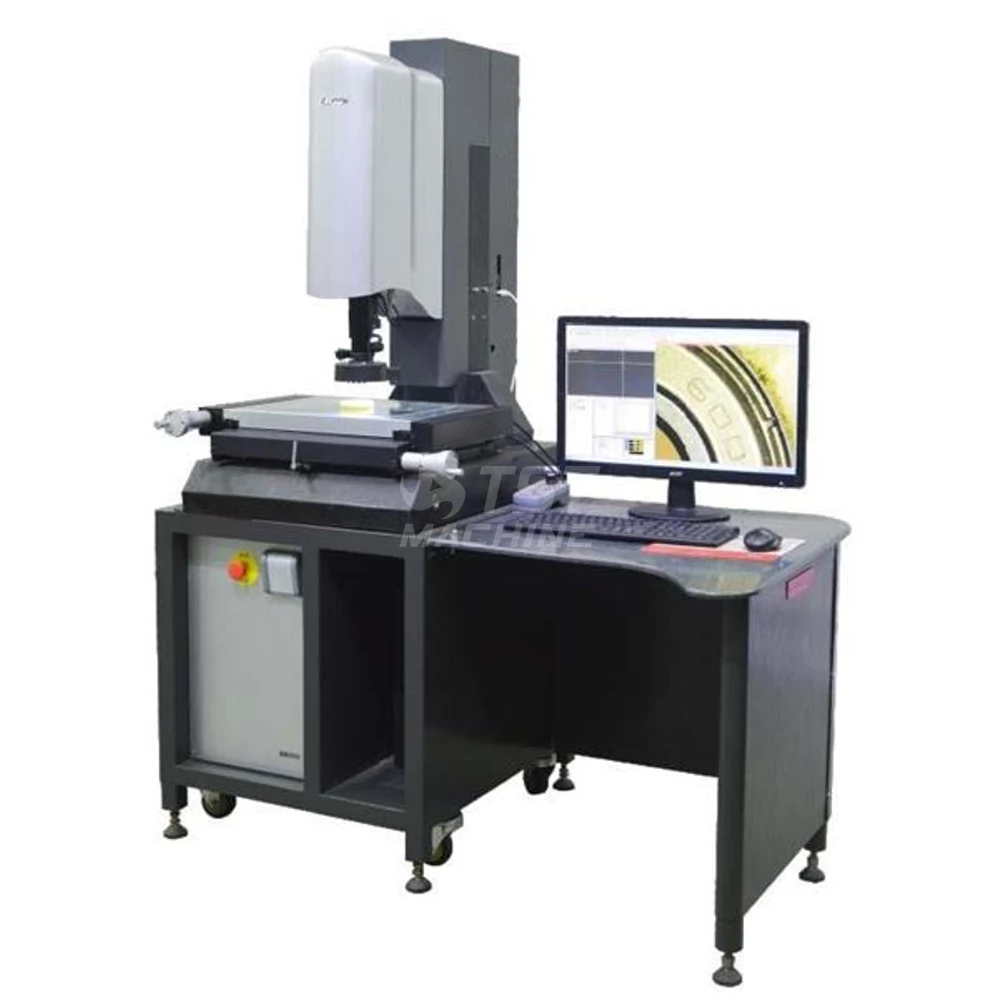

EV-3020 2D-s manuális optikai mérőgép
Leírás és Paraméterek
Az EV sorozatú 3D-s nagy teljesítményű kézi működtetésű optikai mérőkészülékek:
Kategóriájukban meglepően jó ár/érték -aránnyal rendelkeznek.
Az automatikus fókusz és az automatikus zoom funkció ebben a sorozatban alapszolgáltatás.
A gép alapállványaként nagypontosságú gránit váz szolgál.
Az X, Y, Z tengelyekre 0,1 um felbontású optikai mérőléceket szereltek.
A gép mérési pontossága: 2,5 + L / 200 um .
Az EV sorozat elektronikus rendszere modern ; az Easson által kifejlesztett új többtengelyes,
könnyű motorvezérlő kártyát használ , így a vezérlőrendszer nagyon kompakt kivitelű.
Ez a speciális processzor csökkenti az elektronikus áramkörök és a csatlakozók számát, jelentősen javítja a működési stabilitást.
A legújabb nagysebességű kiértékelő elektronika az abszolút mérőlécek magasfrekvenciás jeleit fogadva biztosítják a megnövelt mérés pontosságot.
Az adatok számítógépes átvitelét szupergyors ethernet kapcsolt biztosítja.
Az EV sorozat összes gépére telepíthető Renishaw mérőtapintó és 3D szoftver a 3D-s méréshez.
Model EV-3020
X,Y,Z löketek 300x200x200 (mm)
külső méret 1350x720x1650 (mm)
összsúly 280 kg
Ismétlési pontosság 2 mikron
Asztal terhelhetőség 25 kg
Kezelési mód X Y kézi mozgatás,
Z motoros (billentyűvel egérrel vagy joystickkel irányítva), megbízható nagysebességű ethernet kapcsolat
Mérőléc felbontás 0.1 mikron
Képernyő felbontás 1 mikron
X,Y,Z mérési pontosság (2.5+ L/200) mikron
Fényforrás szoftverrel irányított szabályozható 8 zónás felület lámpa, és egyenesség állítású kontúr lámpa
Vázszerkezet 00 fokozatú gránit asztal és váz
Lencse Nagypontosságú motorizált tele-centric auto-zoom lencsék
Opcionális mérőfej RENISHAW precíziós mérőtapintó
Nagyítás Optikai nagyítás: 0.75-4.5x, digitális nagyítás 25-145x
Optikai rendszer Nagyfelbontású CCD lencsék (SONY CCD érzékelő & speciális SPC)
Számítógépes rendszer HP vagy egyenértékű asztali gép+22” os monitor
Gépállvány alaptartozék
Rendszer szoftver Windows / angol
Alap szoftver Easson 2D version / angol
3D mérő szoftver 3D CMM kézi mérőszoftver
