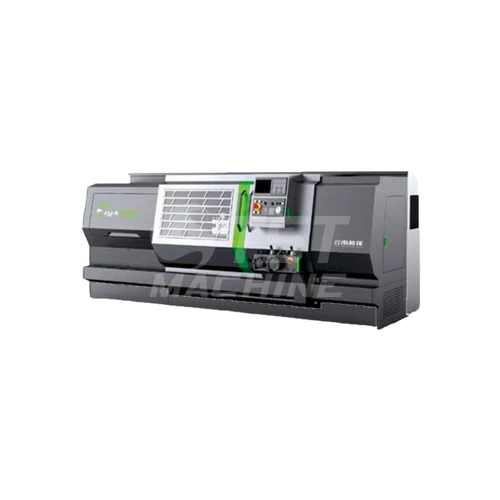

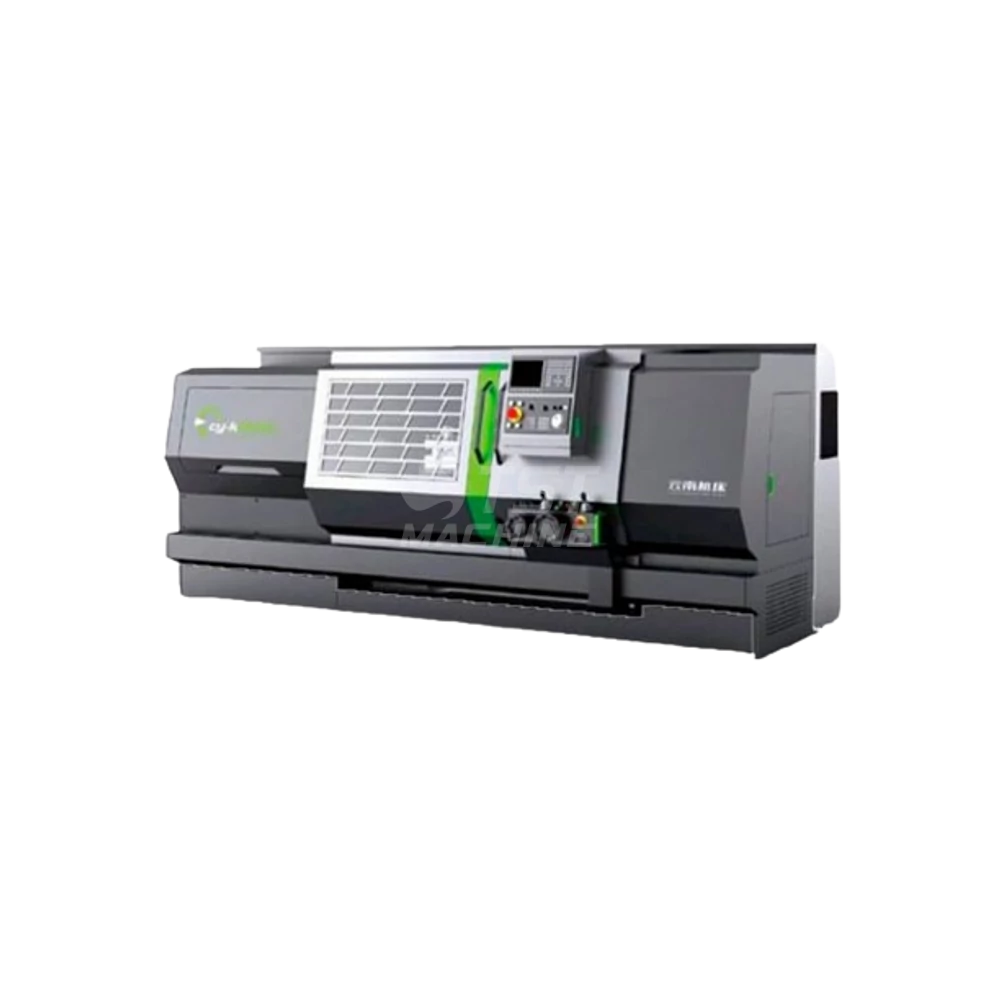

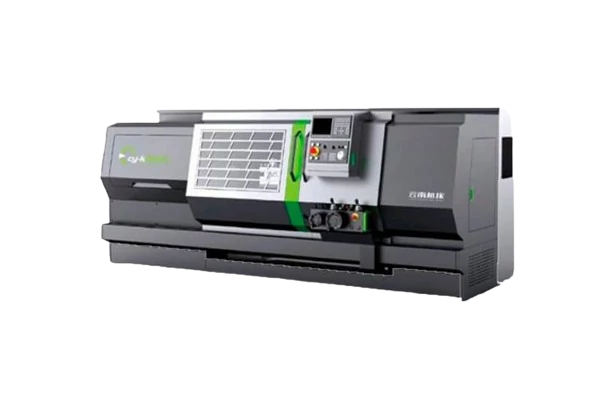

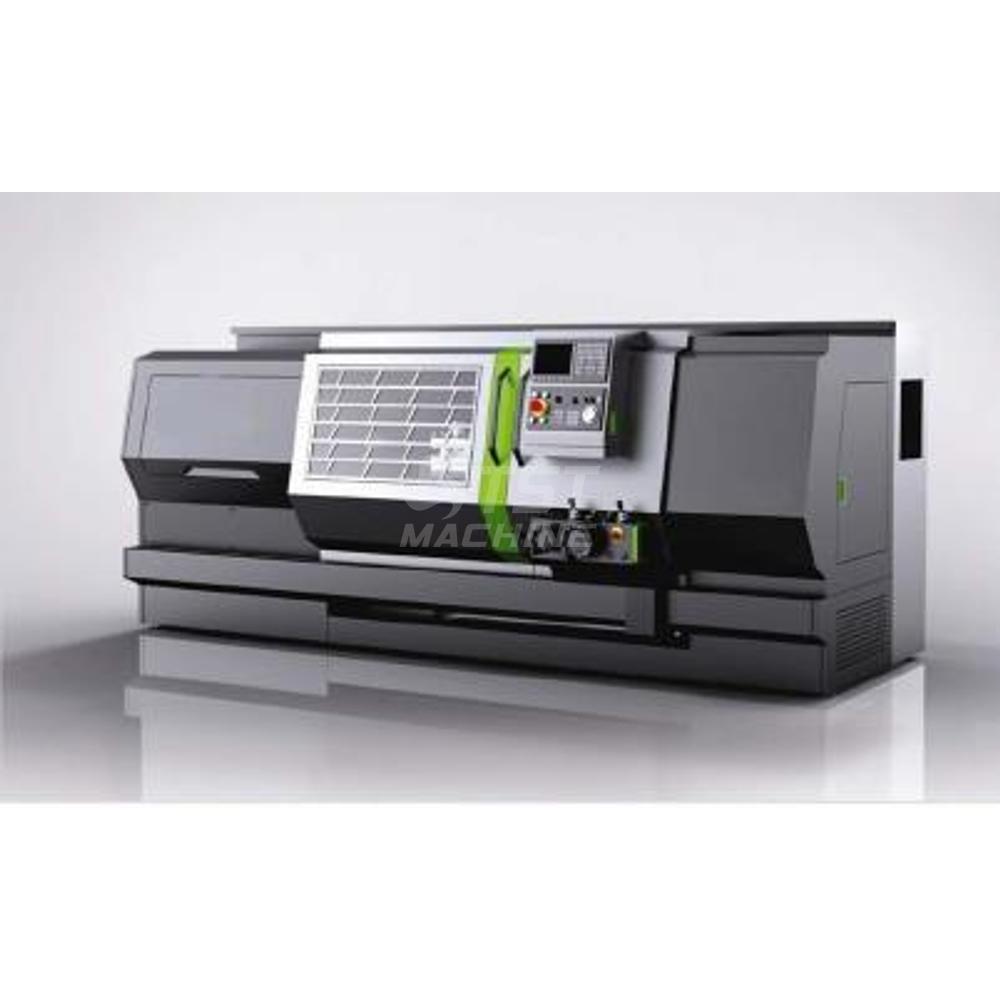

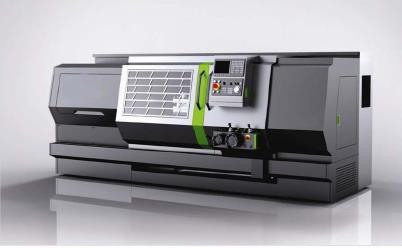

TST-630-FL-1500 síkágyas CNC eszterga
Leírás és Paraméterek
Rendkívűl jó ár-érték arányú robosztus CNC esztergagép
20x20 négyzetes és D25-ös szárú furat kések rögzítése
Mind oktatási mind ipari célokra egyaránt ajánlott,
Teljesen zárt burkolat,
Kompakt kivitel,
Rozsdamentes lemezekkel burkolt vezetékrendszer,
Biztonsági kapcsolóval ellátott munkatér ajtó
Opcionálisan hidraulikus tokmánnyal, hidraulikus szegnyereggel rúdadagolóval 6 vagy 8 állású revolverfejjel is rendelhető
Választható SIEMENS 808 D ill. Fanuc 0i TD vezérlés
- különböző csúcstávok 1500 mm től 5000 mm-ig
- D105 és D130 mm-es orsófurattal (A1-11 főorsó végződés)
- D630 és D800 mm-es elforduló átmérővel
Magyarországi szakszervíz , pótalkatrész ellátás
CE minősítés
Tartozékok:
• 3 pofás D325 tokmány puha és keménypofával
• 3 fokozatú főhajtómű
• 4 állású elektromos késtartó
• dupla kézikerekes kezelhetőség ( SIEMENS vezérlés)
• hőcserélős elektromos szekrény
• Hengeres szerszámtartók
• Furat és külső esztergáló késtartók
• Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• magyarnyelvű gépkönyv és kezelési leírás (rendelhető)
• házhozszállítás ( rendelhető)
• Üzembe helyezés ( rendelhető)
• Betanítás ( rendelhető)
• 1 év garancia
20x20 négyzetes és D25-ös szárú furat kések rögzítése
Mind oktatási mind ipari célokra egyaránt ajánlott,
Teljesen zárt burkolat,
Kompakt kivitel,
Rozsdamentes lemezekkel burkolt vezetékrendszer,
Biztonsági kapcsolóval ellátott munkatér ajtó
Opcionálisan hidraulikus tokmánnyal, hidraulikus szegnyereggel rúdadagolóval 6 vagy 8 állású revolverfejjel is rendelhető
Választható SIEMENS 808 D ill. Fanuc 0i TD vezérlés
- különböző csúcstávok 1500 mm től 5000 mm-ig
- D105 és D130 mm-es orsófurattal (A1-11 főorsó végződés)
- D630 és D800 mm-es elforduló átmérővel
Magyarországi szakszervíz , pótalkatrész ellátás
CE minősítés
Tartozékok:
• 3 pofás D325 tokmány puha és keménypofával
• 3 fokozatú főhajtómű
• 4 állású elektromos késtartó
• dupla kézikerekes kezelhetőség ( SIEMENS vezérlés)
• hőcserélős elektromos szekrény
• Hengeres szerszámtartók
• Furat és külső esztergáló késtartók
• Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• magyarnyelvű gépkönyv és kezelési leírás (rendelhető)
• házhozszállítás ( rendelhető)
• Üzembe helyezés ( rendelhető)
• Betanítás ( rendelhető)
• 1 év garancia
| Gép típus | TST-630-FL-1500 síkágyas CNC eszterga |
| Cikkszám | S-TST-630-FL-1500 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | síkágyas |
| Ágy dőlésszög (Degree of slant bed) | 325 ° |
| Vezeték típus: edzett lapos / lineár | prizmás / edzett lapos vezeték |
| Tokmány átmérője ( Chuck size) | 325 mm |
| Vezérlés típusa (controller type) | Siemens 808D |
| Orsó löket(Quill stroke) | 8 mm |
| Max. főorsó teljesítmény (Spindle motor) | 11 kW |
| Főorsó furat | 130 mm |
| Főorsó fordulat (spindel speeds) | 1200 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 100 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás ( X cross-slide feed) | 3000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 3000 mm/min |
| Gyorsmenet X (Rapid X) | 4 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 8 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Gyorsmenet Z Rapid( Z-Z1) | 6000 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.012 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D Advance |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0i TF vagy Siemens 828D |
| C tengely van / nincs (C axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | nincs |
| Gép hossz (L=Machine lenght) | 4300 mm |
| Gép szélesség (W=Machine widht) | 2040 mm |
| Gép magasság (H Machine height) | 1855 mm |
| Gép magasság (H=Machine height) | 1855 mm |
| Gép súly (machine weight) | 6000 kg |
