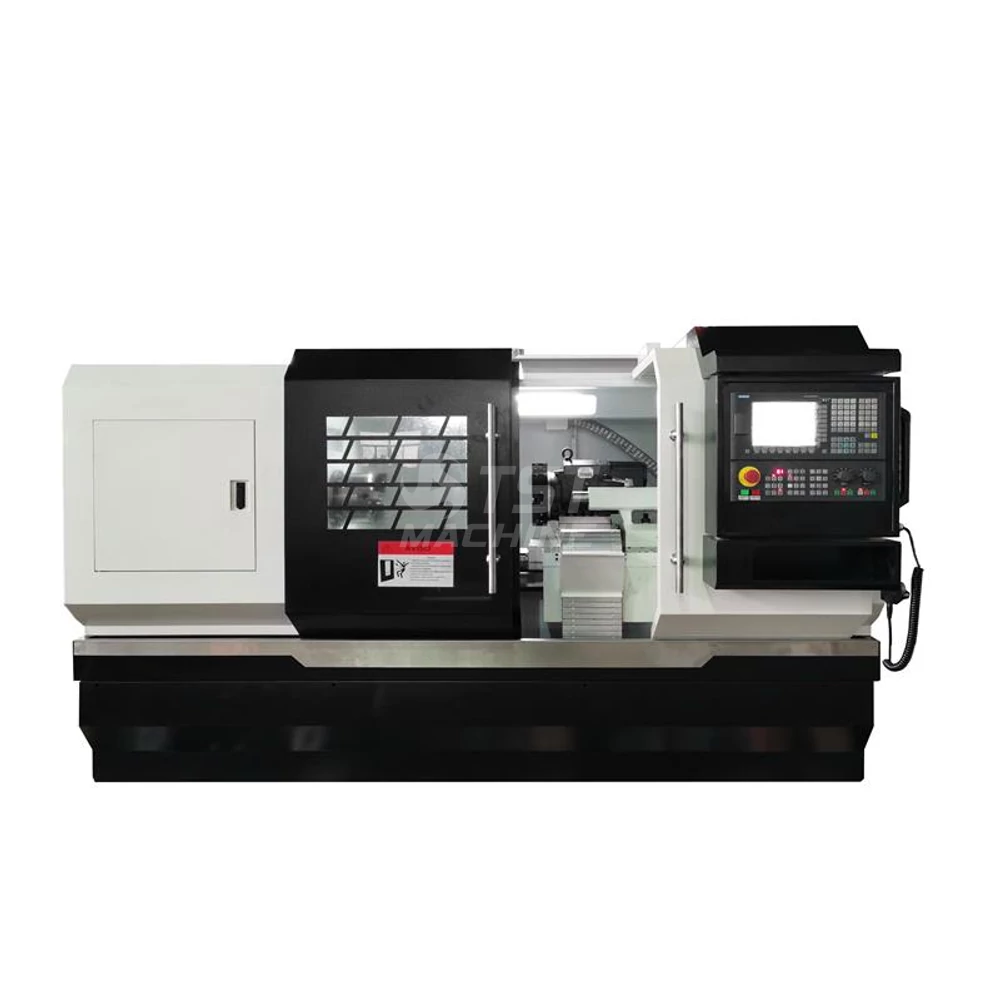

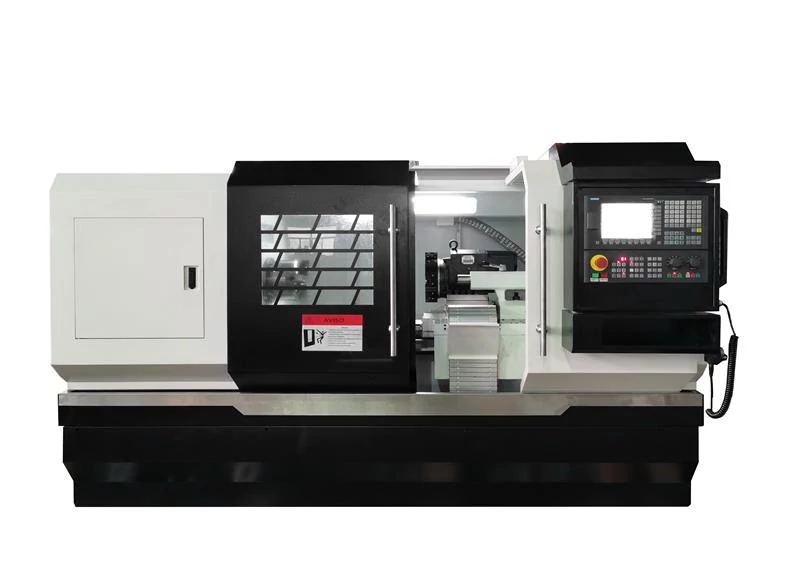

TST-600-FL-3000 síkágyas CNC eszterga
Leírás és Paraméterek
- Monoblock ágyszerkezet teljes egészében öntvényből
- Síkágyas kivitel mely rendkívül nagy merevséget biztosít és kiváló pontosságot
- Teljes hosszon edzett és köszörült vezetékek HRC50
- Hidraulikus tokmány, szegnyereg és elektronikus revolverfej, a folyamatos megmunkálás érdekében száladagoló is rendelhető
- Ipari és oktatási feladatokra is egyaránt megfelel Siemens/Fanuc/Fagor vezérlésekkel választható igy széles körben alkalmazható
- Minden olyan "beégetett" ciklust tartalmaz grafikus támogatással már alap Siemens 808D kivitelben is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- SIEMENS 808D vagy 828D esetleg Fanuc 0I TF vezérlővel kérhető
- Cartridge type főorsóval is rendelhető magasabb pontossággal és 2400 rpm fordulatszámmal
- Alapkiépítésben a revolverfej a szán kezelő felőli oldalán van elhelyezve.
- Több Magyarországi referenciával és elégedett ügyféllel
Alapkiépítésben:
- Siemens 808D vezérlés magyar nyelven
- Siemens SERVO motorok
- 105 mm-es főorsó furat
- 8 állású revolverfej
- Manuális tokmány 320 mm
- Szegnyereg
- Automatikus központi hűtő és kenőrendszer
- Angol nyelvű kézikönyv
Opcionális kiegészítők
- SIEMENS 828 D vezérlés
- 12 állású revolver
- Hidraulikus tokmány
- Hidraulikus szegnyereg
Rendelhető csúcstávolságok: 1000 / 1500 / 2000 / 3000 mm
- Síkágyas kivitel mely rendkívül nagy merevséget biztosít és kiváló pontosságot
- Teljes hosszon edzett és köszörült vezetékek HRC50
- Hidraulikus tokmány, szegnyereg és elektronikus revolverfej, a folyamatos megmunkálás érdekében száladagoló is rendelhető
- Ipari és oktatási feladatokra is egyaránt megfelel Siemens/Fanuc/Fagor vezérlésekkel választható igy széles körben alkalmazható
- Minden olyan "beégetett" ciklust tartalmaz grafikus támogatással már alap Siemens 808D kivitelben is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- SIEMENS 808D vagy 828D esetleg Fanuc 0I TF vezérlővel kérhető
- Cartridge type főorsóval is rendelhető magasabb pontossággal és 2400 rpm fordulatszámmal
- Alapkiépítésben a revolverfej a szán kezelő felőli oldalán van elhelyezve.
- Több Magyarországi referenciával és elégedett ügyféllel
Alapkiépítésben:
- Siemens 808D vezérlés magyar nyelven
- Siemens SERVO motorok
- 105 mm-es főorsó furat
- 8 állású revolverfej
- Manuális tokmány 320 mm
- Szegnyereg
- Automatikus központi hűtő és kenőrendszer
- Angol nyelvű kézikönyv
Opcionális kiegészítők
- SIEMENS 828 D vezérlés
- 12 állású revolver
- Hidraulikus tokmány
- Hidraulikus szegnyereg
Rendelhető csúcstávolságok: 1000 / 1500 / 2000 / 3000 mm
| Gép típus | EDUTURN 600 CNC eszterga |
| Cikkszám | S-EDUTURN-600 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | síkágyas |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Vezeték típus: edzett lapos / lineár | prizmás / edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 350 mm |
| Vezérlés típusa (controller type) | SIEMENS 808 D |
| Orsó löket(Quill stroke) | 100 mm |
| Max. főorsó teljesítmény (Spindle motor) | 11 kW |
| Ágy szélesség ( Bed width) | 460 mm |
| Főorsó furat | 105 mm |
| Főorsó fordulat (spindel speeds) | 1200 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 100 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás ( X cross-slide feed) | 5000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 5000 mm/min |
| Gyorsmenet X (Rapid X) | 10 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 8 db |
| Gyorsmenet X Rapid (X-X1) | 4 m/min |
| Gyorsmenet Z Rapid( Z-Z1) | 8 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.01 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.008 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0i TF vagy Siemens 828D |
| C tengely van / nincs (C axis) | nincs |
| C tengely az ellenorsón van / nincs ( C on subspindle) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Orsó végződés (spindle mount) | A2-8 |
| Szegnyereg kúp (tailstock taper) | MT5 |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 11 |
| Gép hossz (L=Machine lenght) | 3800 mm |
| Gép szélesség (W=Machine widht) | 1600 mm |
| Gép magasság (H=Machine height) | 1750 mm |
| Gép súly (machine weight) | 4500 kg |
