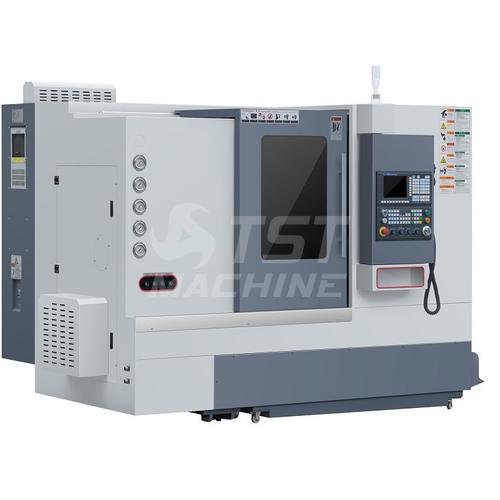

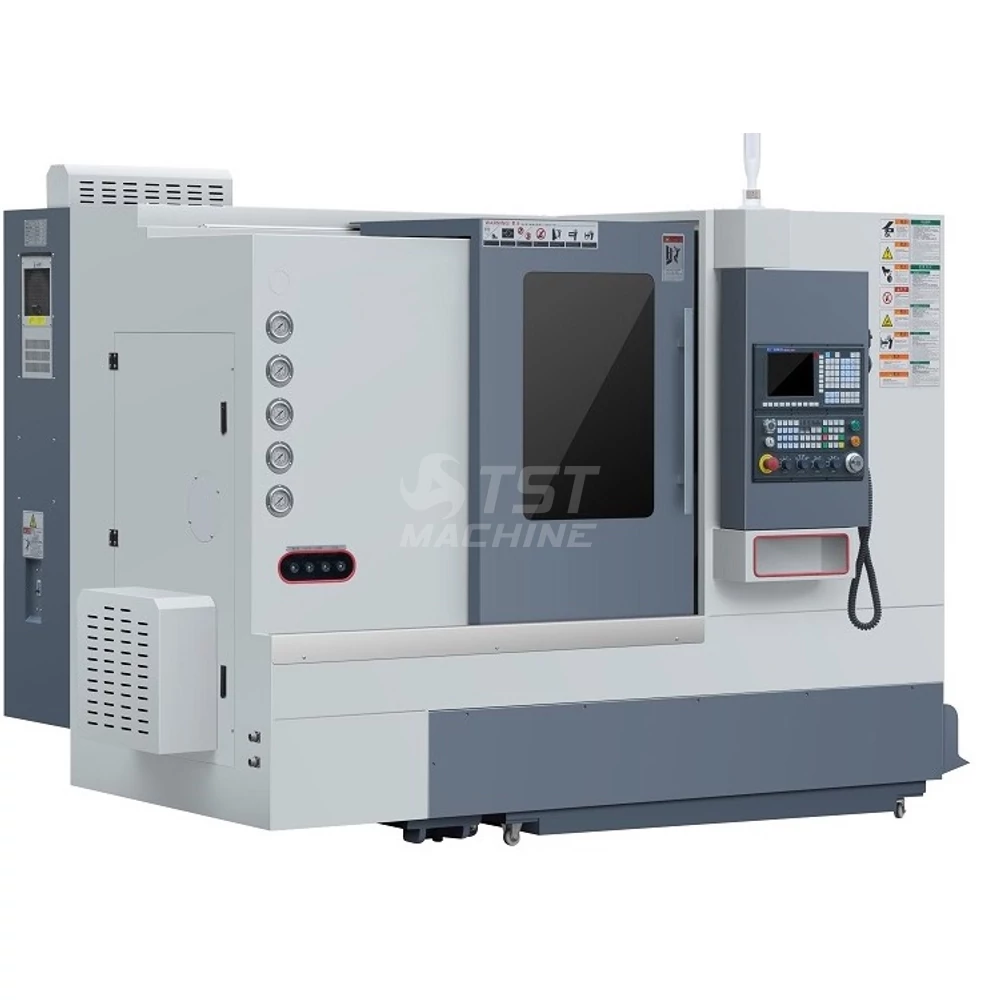

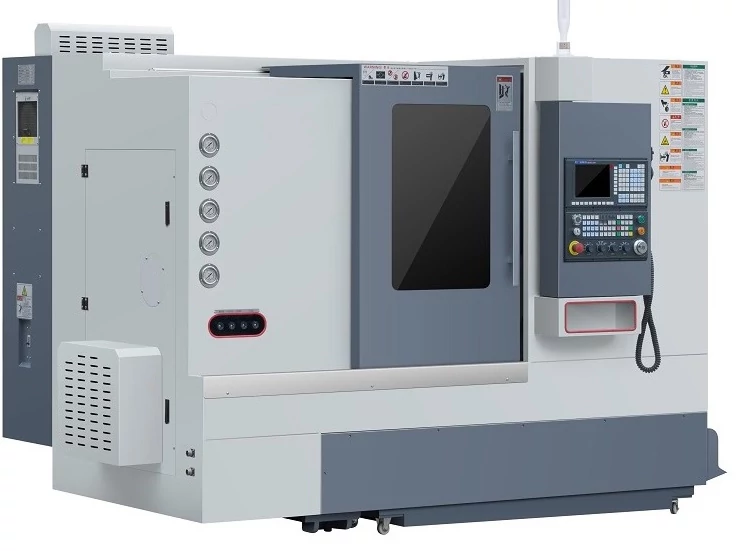

TST-40-SLM CNC eszterga hajtott szerszámmal
Leírás és Paraméterek
- EDUTURN ferdeágyas hajtottszerszámos esztergacsalád 21. század követelményeinek megfelelően kialakított változata.
- Monoblock ágyszerkezet gömbgrafitos öntvényből készült, mely nagy merevséget és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
- A kiemelkedő pozícionálási pontosságot a gondosan elkészített vezetékrendszer, és az előfeszített golyósorsók biztosítják
- Ipari és oktatási feladatokra egyaránt alkalmazható
- Hidraulikus tokmány revolverfej és szegnyereg alapfelszereltség
- Az IPAR 4.0 automatizációs elvárásainak megfelelő kialakítás.
- Siemens / Fanuc / Fagor vezérlésekkel választható igy széles körben alkalmazható
- Siemens 828 kivitelben SHOPTURN kjegészítő opcióval a nagyipari használathoz szükségem minden forgácsoló ciklust tartalmaz grafikus támogatással is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
- Gépeinket bármilyen színösszeállításban kérhetik
- Több Magyarországi referenciával és elégedett ügyféllel
Opcionálisan:
- forgácskihordó,
- patronos tokmány, száladagoló, MDB elkapó
- eltérő vezérlő
- Robotos kiszolgálás,
Alapfelszereltség:
- SIEMENS 828D vezérlés
- SIEMENS szervo hajtások és motorok
- Tajvani lineáris vezetékek
- automata kenőrendszer
- teljesen zárt burkolat biztonsági kapcsolóval
- CE minősítés
- Hidraulikus tokmány (D200 mm) és szegnyereg
- 2db 0 fokos hajtott szerszámbefogó
- 2db 90 fokos hajtott szerszámbefogó
- Forgócsúcs
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
- Monoblock ágyszerkezet gömbgrafitos öntvényből készült, mely nagy merevséget és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
- A kiemelkedő pozícionálási pontosságot a gondosan elkészített vezetékrendszer, és az előfeszített golyósorsók biztosítják
- Ipari és oktatási feladatokra egyaránt alkalmazható
- Hidraulikus tokmány revolverfej és szegnyereg alapfelszereltség
- Az IPAR 4.0 automatizációs elvárásainak megfelelő kialakítás.
- Siemens / Fanuc / Fagor vezérlésekkel választható igy széles körben alkalmazható
- Siemens 828 kivitelben SHOPTURN kjegészítő opcióval a nagyipari használathoz szükségem minden forgácsoló ciklust tartalmaz grafikus támogatással is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
- Gépeinket bármilyen színösszeállításban kérhetik
- Több Magyarországi referenciával és elégedett ügyféllel
Opcionálisan:
- forgácskihordó,
- patronos tokmány, száladagoló, MDB elkapó
- eltérő vezérlő
- Robotos kiszolgálás,
Alapfelszereltség:
- SIEMENS 828D vezérlés
- SIEMENS szervo hajtások és motorok
- Tajvani lineáris vezetékek
- automata kenőrendszer
- teljesen zárt burkolat biztonsági kapcsolóval
- CE minősítés
- Hidraulikus tokmány (D200 mm) és szegnyereg
- 2db 0 fokos hajtott szerszámbefogó
- 2db 90 fokos hajtott szerszámbefogó
- Forgócsúcs
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
| Gép típus | TST-40 SLM CNC |
| Cikkszám | S-TST 40 SLM |
| Ágy dőlésszög (Degree of slant bed) | 30 ° |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 160 mm |
| Vezérlés típusa (controller type) | SIEMENS 802 D SL |
| Főorsó furat | 65 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A2-6 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 80 mm |
| Keresztirányú előtolás ( X cross-slide feed) | 10000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 10000 mm/min |
| Gyorsmenet X (Rapid X) | 20 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 20 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.01 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828D |
| C tengely van / nincs (C axis) | van |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7,5/400 |
| Gép hossz (L=Machine lenght) | 2500 mm |
| Gép szélesség (W=Machine widht) | 1750 mm |
| Gép magasság (H Machine height) | 1800 mm |
| Gép súly (machine weight) | 2900 kg |
