Leírás és Paraméterek
Általános ismertetés:

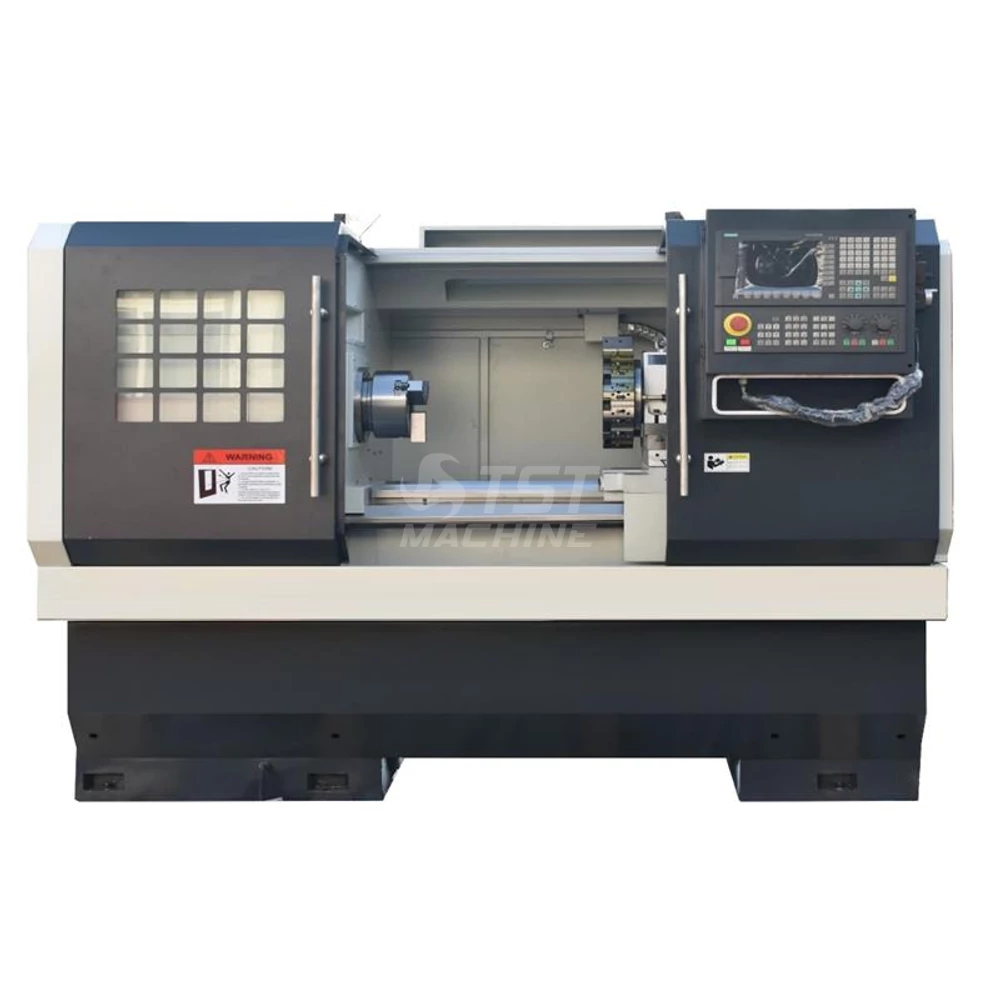

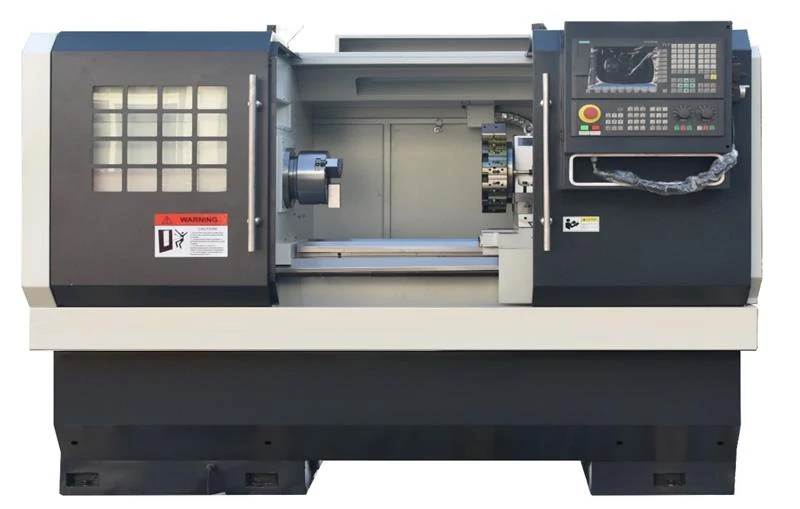

A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt, újratervezett lendületes dizájn elemeket tartalmazó változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget, és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer, az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
Mindkét tengelyen SIEMENS AC szervó motorok és hajtások biztosítják a dinamikus mozgatást pozícionálást és pozícióban tartást.
A gép kiváló kezelhetőségét már alap kiépítésben is magyar nyelvű Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Főorsó teljesítménye 5,5 kW
Főorsó végződés: A2-6
Alapkiépítésben 4 állású elektromos szerszámtartóval kerül leszállításra .
Készsár mérete 20x20 mm
Opcionálisan
-hidraulikus tokmánnyal és 6 állású vízszintes tengelyű revolverfejjel is rendelhető.
-rendelhető csúcstávolságok : 500 / 750 /1000 /1500 mm
Tartozékok:
• SIEMENS 808D BL CNC vezérlés
• 3 pofás kézi tokmány keménypofával
• Kézi szegnyereg
• 4 állású elektromos késtartó (16mm x16mm)
• Teljesen zárt burkolat, Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű gépkönyv és kezelési leírás
Rendelhető opciók:
• Fokozatmentes főhajtás Delta inverterrel
• 3 pofás hirdailikus tokmány tápegységgel
• Hidraulikus szegnyereg tápegységgel
• 6 állású elektromos késtartó
• patronos befogó
• munkadarb elkapó ( pneumatikus)
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt, újratervezett lendületes dizájn elemeket tartalmazó változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget, és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer, az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
Mindkét tengelyen SIEMENS AC szervó motorok és hajtások biztosítják a dinamikus mozgatást pozícionálást és pozícióban tartást.
A gép kiváló kezelhetőségét már alap kiépítésben is magyar nyelvű Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Főorsó teljesítménye 5,5 kW
Főorsó végződés: A2-6
Alapkiépítésben 4 állású elektromos szerszámtartóval kerül leszállításra .
Készsár mérete 20x20 mm
Opcionálisan
-hidraulikus tokmánnyal és 6 állású vízszintes tengelyű revolverfejjel is rendelhető.
-rendelhető csúcstávolságok : 500 / 750 /1000 /1500 mm
Tartozékok:
• SIEMENS 808D BL CNC vezérlés
• 3 pofás kézi tokmány keménypofával
• Kézi szegnyereg
• 4 állású elektromos késtartó (16mm x16mm)
• Teljesen zárt burkolat, Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű gépkönyv és kezelési leírás
Rendelhető opciók:
• Fokozatmentes főhajtás Delta inverterrel
• 3 pofás hirdailikus tokmány tápegységgel
• Hidraulikus szegnyereg tápegységgel
• 6 állású elektromos késtartó
• patronos befogó
• munkadarb elkapó ( pneumatikus)
| Gép típus | EDUTURN 360L |
| Cikkszám | S-EDUTURN 360L |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | síkágyas |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 200 mm |
| Max. főorsó teljesítmény (Spindle motor) | 5.5 kW |
| Ágy szélesség ( Bed width) | 330 mm |
| Főorsó furat | 60 mm |
| Főorsó fordulat (spindel speeds) | 2500 1/min |
| Keresztirányú előtolás ( X cross-slide feed) | 6000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 6000 mm/min |
| Gyorsmenet X (Rapid X) | 6 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 8 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.02 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.008 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D Advance |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0iTD |
| C tengely van / nincs (C axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | Opcionális |
| Mdb elkapó van/ nincs (part catcher) | Opcionális |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 5,6/400 |
| Gép hossz (L=Machine lenght) | 2520 mm |
| Gép szélesség (W=Machine widht) | 1400 mm |
| Gép magasság (H=Machine height) | 1680 mm |
| Gép súly (machine weight) | 1700 kg |
