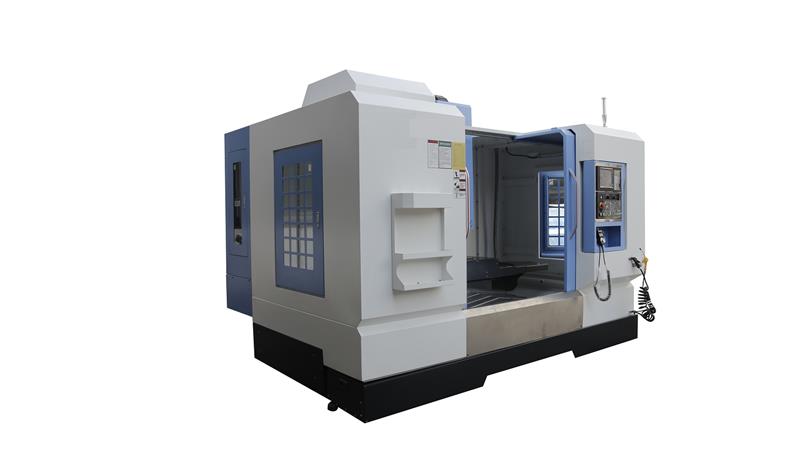

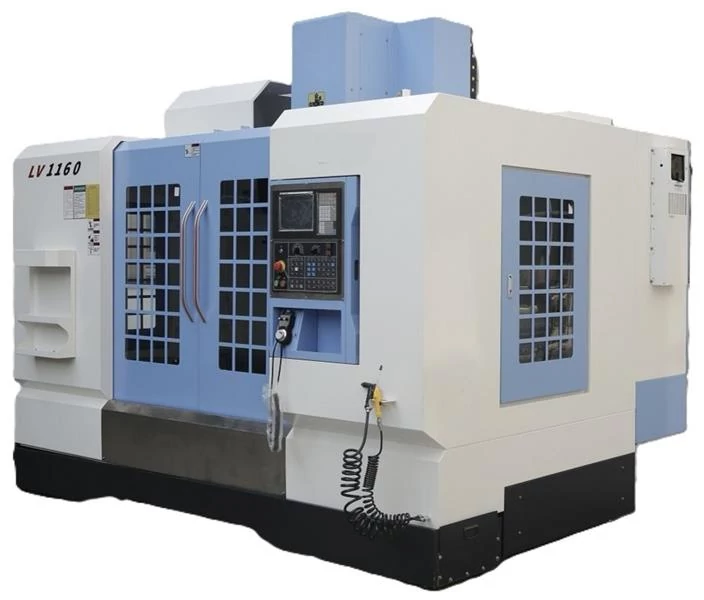

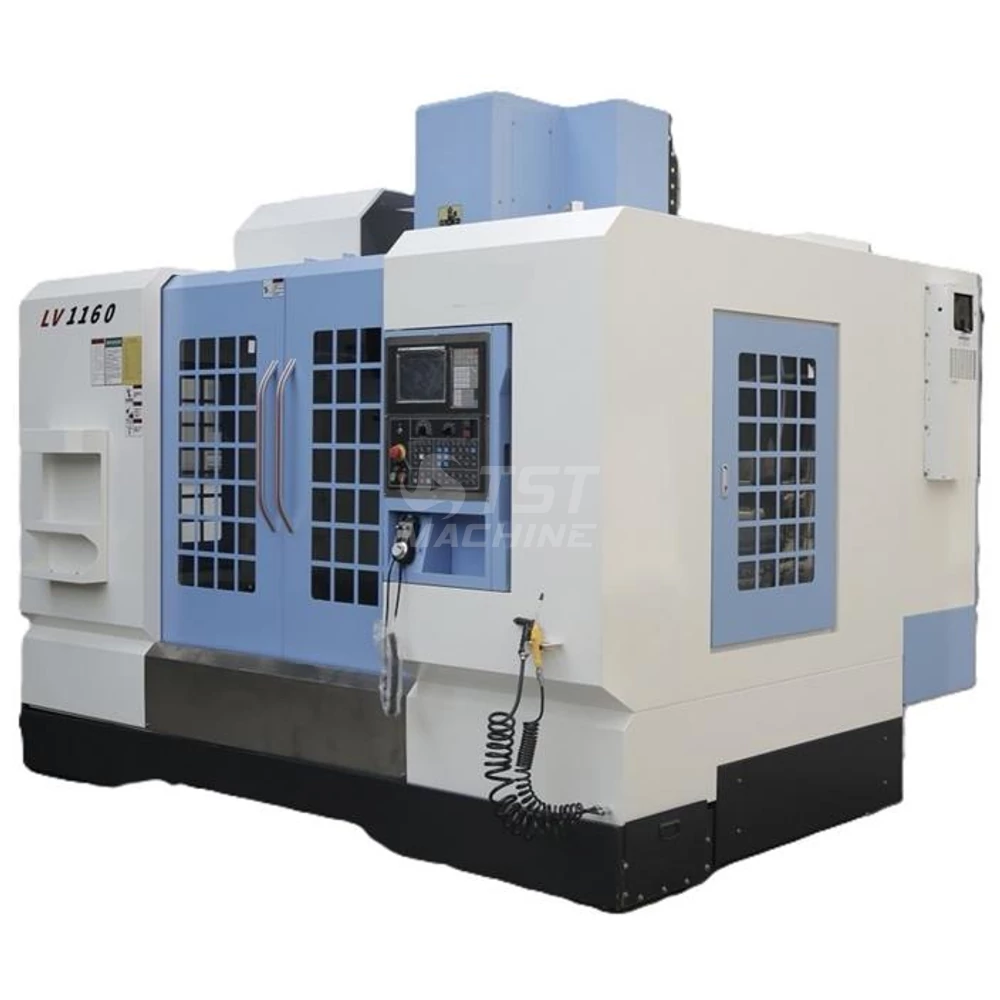

Edumill 1160 Megmunkálóközpont
Leírás és Paraméterek
Általános jellemzők:
• Rendkívül jó ár-érték arányú CNC megmunkáló központ
• Ipari és oktatási célra egyaránt ajánlott
• Helytakarékos kompakt kivitel
• SIEMENS 808D/828D ill. Fanuc 0i MD vezérléssel is rendelhető
• Nagysebességű HIWIN görgős vezetékek mindhárom tengelyen
• NSK csapággyal szerelt POSA főorsó
• Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
• Főorsók rendelhetőek különböző hajtási kivitelekkel: Szíj - Direkt - Built-in
• 24 szerszámos ATC szerszámcserélő
• SIEMENS vagy Schneider elektromos egységek
Tartozékok alapkivitelben:
• SIEMENS 828 D vezérlés
• SIEMENS servo minden tengelyen
• Kézikerék és RS232 csatlakozás
• Klimaberendezés az elektromos szekrényen
• Rozsdamentes szánvédő burkolatok
• 24 férőhelyes szerszámcserélő
• Merevszárú menetfúrás
• LED munkatér megvilágítás
• Lamellás típusú forgácskihordó
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• Automata kikapcsolás
• CE minősítés
• Angol nyelvű kezelési útmutató
• 1 év garancia
Rendelhető opciók:
• Eltérő vezérlés ( Fanuc 0i MD/ SIEMENS 808 D)
• Emelt főorsó fordulat: Szíj 10,000 rpm, Direkt 12000 rpm, Built-in 15000 rpm
• Csigás forgácskihordó
• 4. tengely előkészítés
• 4. szimultán tengely
• Orsó olajhűtés
• CTS főorsón keresztüli hűtés
• Renishaw OMP 60 munkadarab bemérő
• Renishaw TS-27 szerszám bemérő
• Rendkívül jó ár-érték arányú CNC megmunkáló központ
• Ipari és oktatási célra egyaránt ajánlott
• Helytakarékos kompakt kivitel
• SIEMENS 808D/828D ill. Fanuc 0i MD vezérléssel is rendelhető
• Nagysebességű HIWIN görgős vezetékek mindhárom tengelyen
• NSK csapággyal szerelt POSA főorsó
• Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
• Főorsók rendelhetőek különböző hajtási kivitelekkel: Szíj - Direkt - Built-in
• 24 szerszámos ATC szerszámcserélő
• SIEMENS vagy Schneider elektromos egységek
Tartozékok alapkivitelben:
• SIEMENS 828 D vezérlés
• SIEMENS servo minden tengelyen
• Kézikerék és RS232 csatlakozás
• Klimaberendezés az elektromos szekrényen
• Rozsdamentes szánvédő burkolatok
• 24 férőhelyes szerszámcserélő
• Merevszárú menetfúrás
• LED munkatér megvilágítás
• Lamellás típusú forgácskihordó
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• Automata kikapcsolás
• CE minősítés
• Angol nyelvű kezelési útmutató
• 1 év garancia
Rendelhető opciók:
• Eltérő vezérlés ( Fanuc 0i MD/ SIEMENS 808 D)
• Emelt főorsó fordulat: Szíj 10,000 rpm, Direkt 12000 rpm, Built-in 15000 rpm
• Csigás forgácskihordó
• 4. tengely előkészítés
• 4. szimultán tengely
• Orsó olajhűtés
• CTS főorsón keresztüli hűtés
• Renishaw OMP 60 munkadarab bemérő
• Renishaw TS-27 szerszám bemérő
| Gép típus | Edumill 1160 CNC Megmunkálóközpont |
| Cikkszám | S-EDU-1160 |
| Vezeték típus: edzett lapos / lineár | Lineáris |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 1200 mm |
| Asztal szélesség (Table width) | 600 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 11 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 34 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 4 |
| Szerszámtár férőhely (Too storag capacity) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 3 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 6 sec |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Opcionális vezérlések (Optional CNC controller) | Fanuc Oi-TF |
| Gép magasság (Machine height) | 2953 mm |
| Gép szélesség (Machine width) | 2420 mm |
| Gép hossz (Machine lenght) | 3100 mm |
| Gép súly (machine weight) | 6300 kg |
