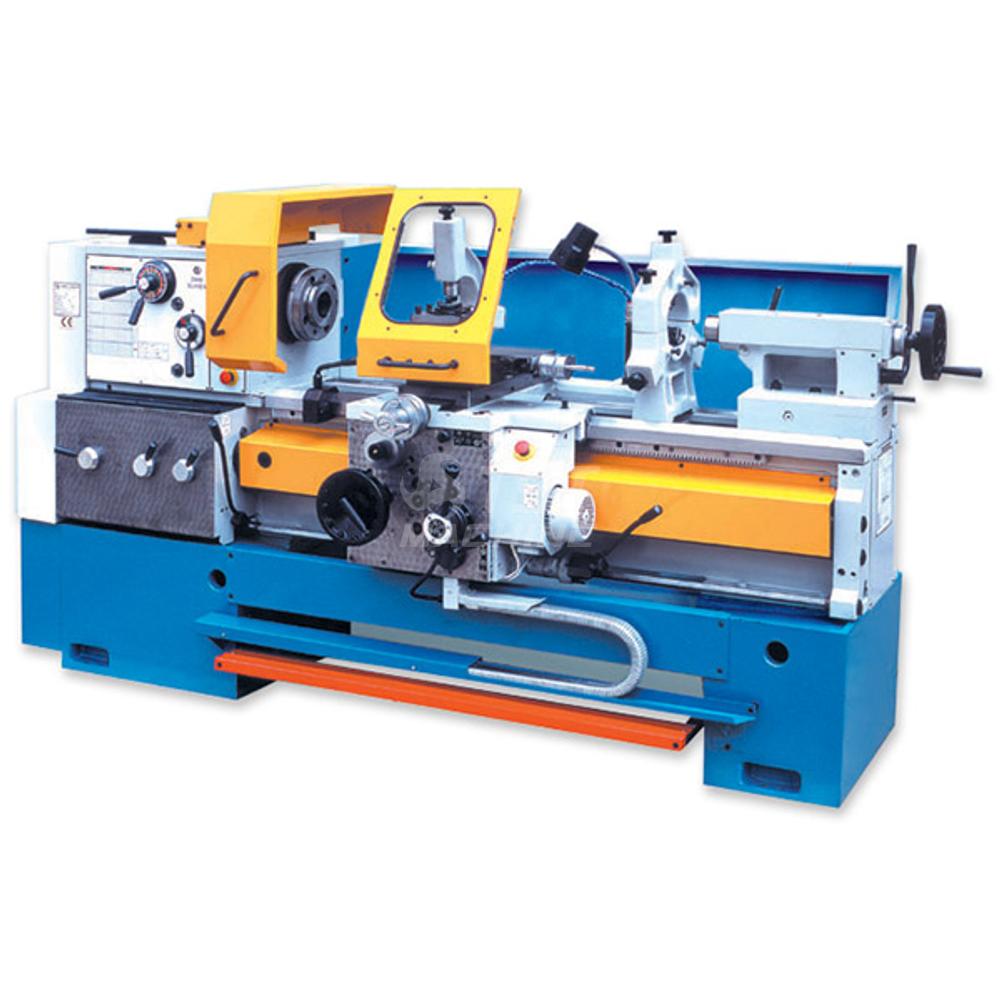

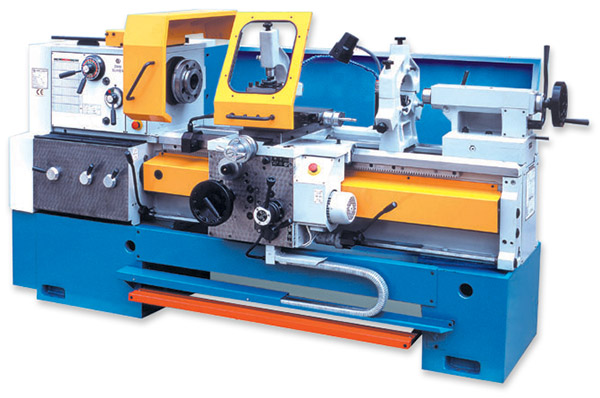

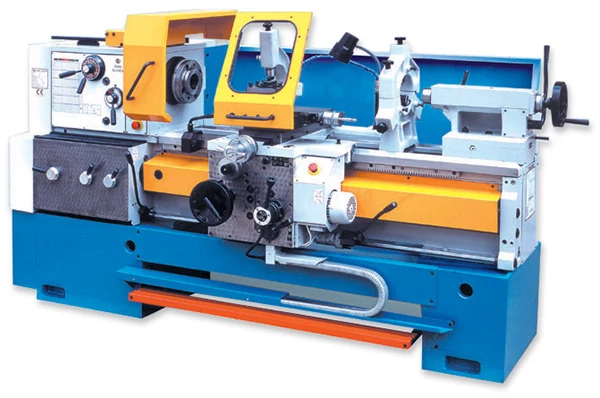

CU 500x2000 M RD Állandó vágósebesség és megnövelt főorsó furat
Leírás és Paraméterek
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak ,
biztonságosak . Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal, és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
Elektromos fék
Főorsó végződés DIN 55027
Elektromos szekrény vezérlő panellel
Hűtőrendszer
Géplámpa
Négy irányú gyorsmeneti egység
Kiivehető híd
Hátsó butkolat
Tokmány burkolat
Késtartó burkolat
Ékszíjak
Cserekerekek
Szintező talpak
Alapozó készlet
Álló csúcs a főorsóhoz
4 állású késtartó kulccsal
Egyállású hosszütköző
Szegnyereg gyorsoldással
Kezelési leírás
Rendelhető kivitelek:
CU 500 orsó furat D62 mm
CU 500TM orsó furat D52 mm
CU 500M orsó furat D72 mm
Rendelhető hosszak:
1000 mm
1500 mm
2000 mm
3000 mm ( CU500 M*RD)
4000 mm ( CU500 M*RD)
5000 mm ( CU500 M*RD)
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak ,
biztonságosak . Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal, és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
Elektromos fék
Főorsó végződés DIN 55027
Elektromos szekrény vezérlő panellel
Hűtőrendszer
Géplámpa
Négy irányú gyorsmeneti egység
Kiivehető híd
Hátsó butkolat
Tokmány burkolat
Késtartó burkolat
Ékszíjak
Cserekerekek
Szintező talpak
Alapozó készlet
Álló csúcs a főorsóhoz
4 állású késtartó kulccsal
Egyállású hosszütköző
Szegnyereg gyorsoldással
Kezelési leírás
Rendelhető kivitelek:
CU 500 orsó furat D62 mm
CU 500TM orsó furat D52 mm
CU 500M orsó furat D72 mm
Rendelhető hosszak:
1000 mm
1500 mm
2000 mm
3000 mm ( CU500 M*RD)
4000 mm ( CU500 M*RD)
5000 mm ( CU500 M*RD)
| Gép típus | CU500x2000 csúcseszterga |
| Cikkszám | V-CU500x2000 |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Max. esztergálható átmérő (max. turning diam. over bed) | 500 mm |
| Hídban elforduló átmérő (swing in gap) | 700 mm |
| Csúcs magasság (center height) | 250 mm |
| keresztszán löket (cross-slide travel) | 315 mm |
| Hosszán löket ( longitudinal travel) mm | 2000 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 360 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-8 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 3 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 90 mm |
| Szegnyereg belső kúp (tailstock taper) | MK5 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,02-6 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,04-12 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,5-120 |
| Vágható menetek whithworth (tapping whithworth/inch) | 1/4-60 |
| Vágható menetek modul (tapping module) | 0,125-30 |
| Vágható menetek diametrik (tapping diametric) | 1-240 |
| Főmotor teljesítménye ( Motor ) | 11 kW |
| Gép hossz (L=Machine lenght) | 3900 mm |
| Gép szélesség (W=Machine widht) | 1100 mm |
| Gép magasság (H=Machine height) | 1750 mm |
| Gép súly (machine weight) | 3310 kg |
