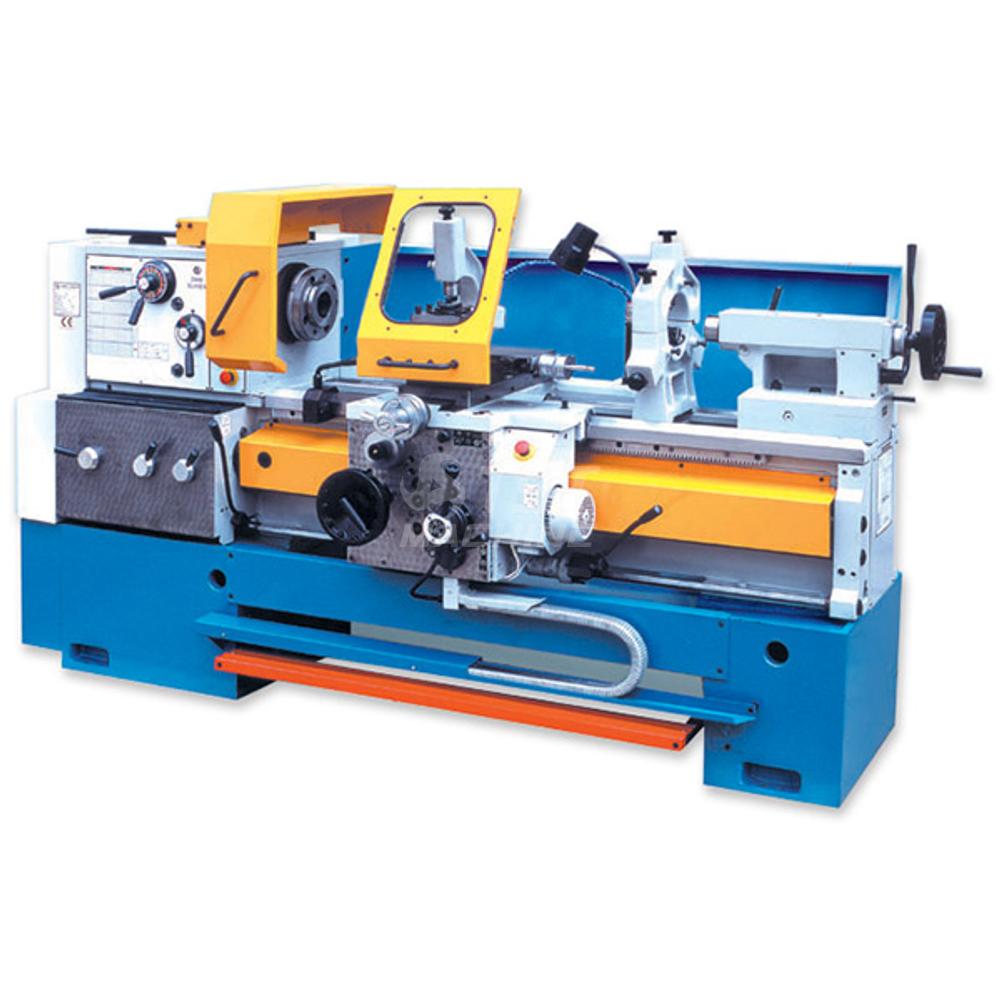

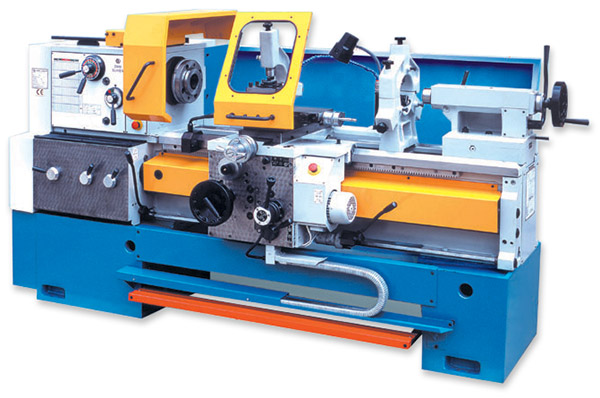

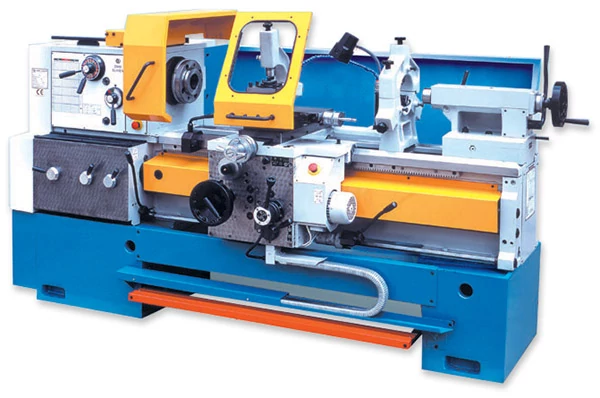

CU 500x1000 mm Csúcseszterga
| Név: | Főorsó furat: | Csúcs távolság ( center width): | Ár: | Kosárba |
|
CU 500x1000 mm Csúcseszterga
|
62 mm
|
1000 mm
|
33.750 € + ÁFA
|
|
|
CU 500x2000 mm Csúcseszterga
|
62 mm
|
2000 mm
|
28.700 € + ÁFA
|
|
|
CU 500Mx1000 mm Csúcseszterga
|
72 mm
|
1000 mm
|
26.110 € + ÁFA
|
|
|
CU 500Mx1500 mm Csúcseszterga
|
72 mm
|
1500 mm
|
35.340 € + ÁFA
|
|
|
CU 500Mx2000 mm Csúcseszterga
|
72 mm
|
2000 mm
|
36.540 € + ÁFA
|
|
|
CU 500Mx3000 mm Csúcseszterga
|
72 mm
|
3000 mm
|
39.585 € + ÁFA
|
|
|
CU 500MTx1000mm Csúcseszterga
|
103 mm
|
1000 mm
|
37.395 € + ÁFA
|
|
|
CU 500MTx1500mm Csúcseszterga
|
103 mm
|
1500 mm
|
38.175 € + ÁFA
|
|
|
CU 500MTx2000mm Csúcseszterga
|
103 mm
|
2000 mm
|
31.500 € + ÁFA
|
|
|
CU 500MTx3000mm Csúcseszterga
|
103 mm
|
3000 mm
|
42.420 € + ÁFA
|
|
|
CU 500MTx4000mm Csúcseszterga
|
103 mm
|
4000 mm
|
31.500 € + ÁFA
|
Leírás és Paraméterek
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény, vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa
-hátsó butkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás
-sztenderd festés
Rendelhető kivitelek:
CU 500 orsó furat D62 mm
CU 500TM orsó furat D52 mm
CU 500M orsó furat D72 mm
Rendelhető tartozékok:
-3 pofás tokmány ( eltérő méretben )
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-4 állású ütköző
-eszterga szív és hajtótárcsa
-fúrótokmány
-kúpesztergáló készülék
*RD kivitel fokozatmentes főhajtás
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény, vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa
-hátsó butkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás
-sztenderd festés
Rendelhető kivitelek:
CU 500 orsó furat D62 mm
CU 500TM orsó furat D52 mm
CU 500M orsó furat D72 mm
Rendelhető tartozékok:
-3 pofás tokmány ( eltérő méretben )
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-4 állású ütköző
-eszterga szív és hajtótárcsa
-fúrótokmány
-kúpesztergáló készülék
*RD kivitel fokozatmentes főhajtás
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
| Gép típus | CU500x1000 csúcseszterga |
| Cikkszám | V-CU500x1000 |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | opció |
| Max. esztergálható átmérő (max. turning diam. over bed) | 500 mm |
| Hídban elforduló átmérő (swing in gap) | 670 mm |
| Csúcs magasság (center height) | 245 mm |
| keresztszán löket (cross-slide travel) | 250 mm |
| Hosszán löket ( longitudinal travel) mm | 1000 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 360 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A2-8 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 9 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 70 mm |
| Szegnyereg belső kúp (tailstock taper) | MK5 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,02-6 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,04-12 |
| Késszán előtolás van / nincs (top-slide feeds) | van |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,5-120 |
| Vágható menetek whithworth (tapping whithworth/inch) | 1/4-60 |
| Vágható menetek modul (tapping module) | 0,125-30 |
| Vágható menetek diametrik (tapping diametric) | 1-240 |
| Főmotor teljesítménye ( Motor ) | 7.5 kW |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7.5 |
| Gép súly (machine weight) | 2530 kg |
