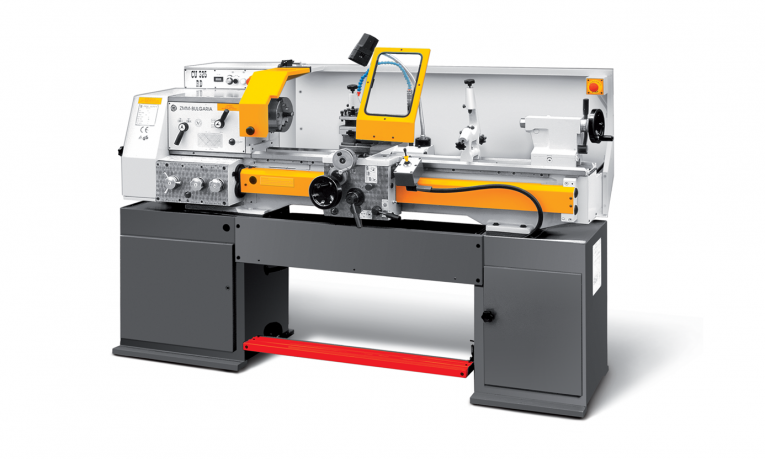

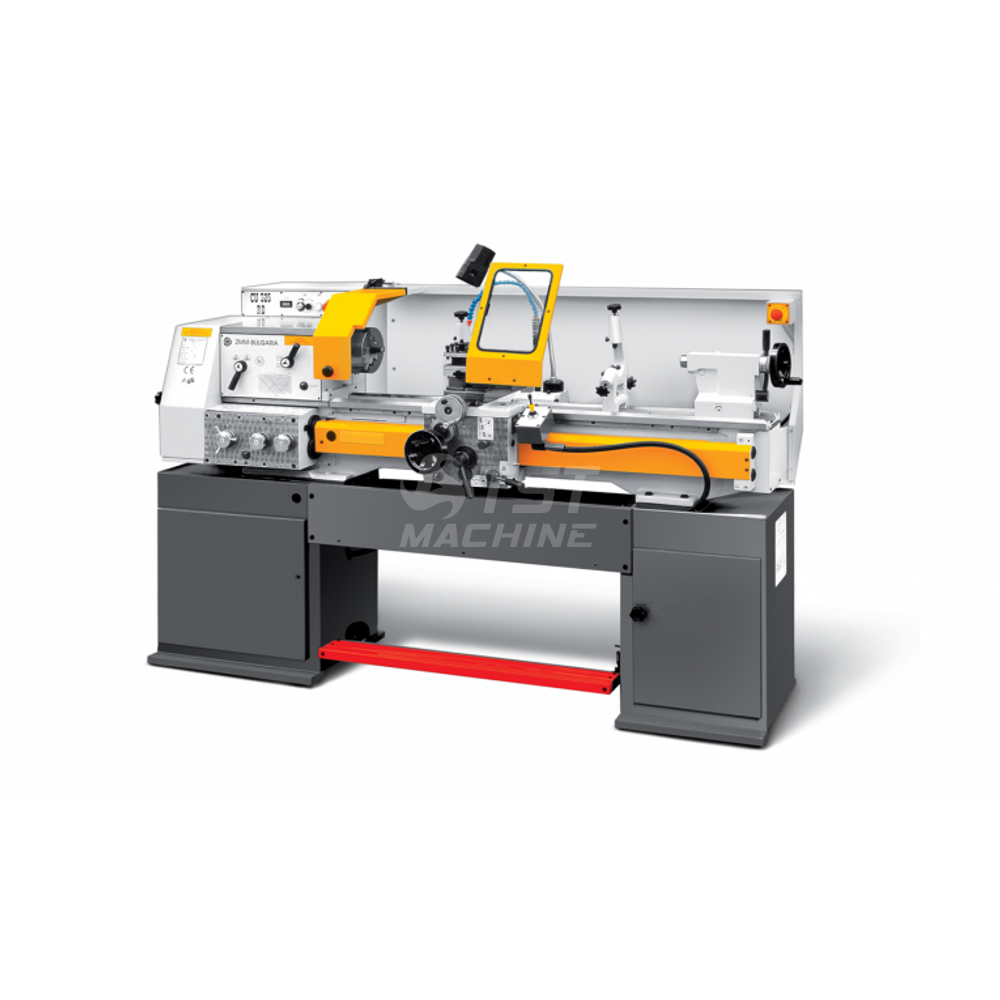

CU 325RDx500 mm Csúcseszterga
Leírás és Paraméterek
Orsószekrény:
- Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre
- A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett köszörült
- Az RD modellek fokozatmentes hajtásúak
Alaptartozékok:
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel 380V 3 fázis 50Hz
-hűtőrendszer
-géplámpa
-tokmány felfogató tárcsa D160mm
-hátsó burkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
A gép elérhető többféle csúcstávolsággal is:
- 500mm
- 750mm
- 1000mm
- Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre
- A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett köszörült
- Az RD modellek fokozatmentes hajtásúak
Alaptartozékok:
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel 380V 3 fázis 50Hz
-hűtőrendszer
-géplámpa
-tokmány felfogató tárcsa D160mm
-hátsó burkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
A gép elérhető többféle csúcstávolsággal is:
- 500mm
- 750mm
- 1000mm
| Gép típus | CU 325RDx500csúcseszterga |
| Cikkszám | V-CU325RDx500 |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | opció |
| Max. esztergálható átmérő (max. turning diam. over bed) | 325 mm |
| Hídban elforduló átmérő (swing in gap) | 440 mm |
| Csúcs magasság (center height) | 165 mm |
| keresztszán löket (cross-slide travel) | 150 mm |
| Hosszán löket ( longitudinal travel) mm | 500 mm |
| Késszán löket (top-slide travel) | 95 mm |
| Ágy szélesség ( Bed width) | 200 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | 4.5 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 12 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 40 mm |
| Szegnyereg belső kúp (tailstock taper) | NO.3 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,003 - 0,885 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,006 - 1,77 |
| Vágható menetek metrikus (tapping metric) | (48) 0,1-28 |
| Vágható menetek whithworth (tapping whithworth/inch) | (53) 75-2,5 |
| Vágható menetek modul (tapping module) | (19) 0,1-1,75 |
| Vágható menetek diametrik (tapping diametric) | (19) 70-4 |
| Főmotor teljesítménye ( Motor ) | 2.2 kW |
| Gép súly (machine weight) | 720 kg |
