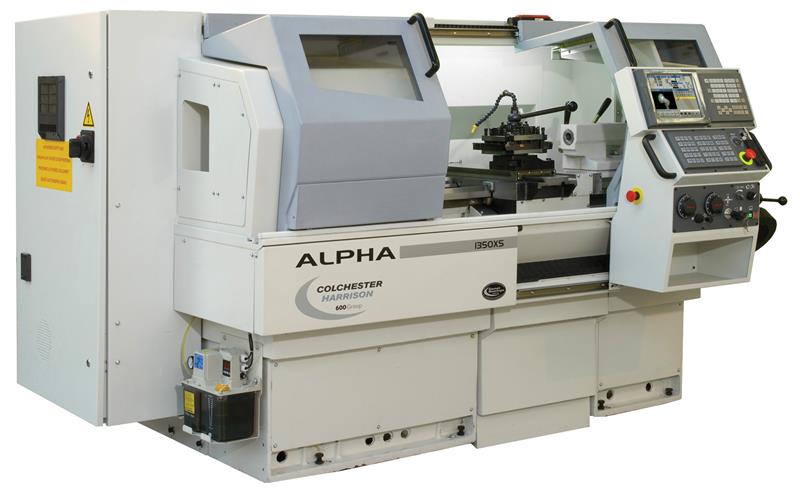

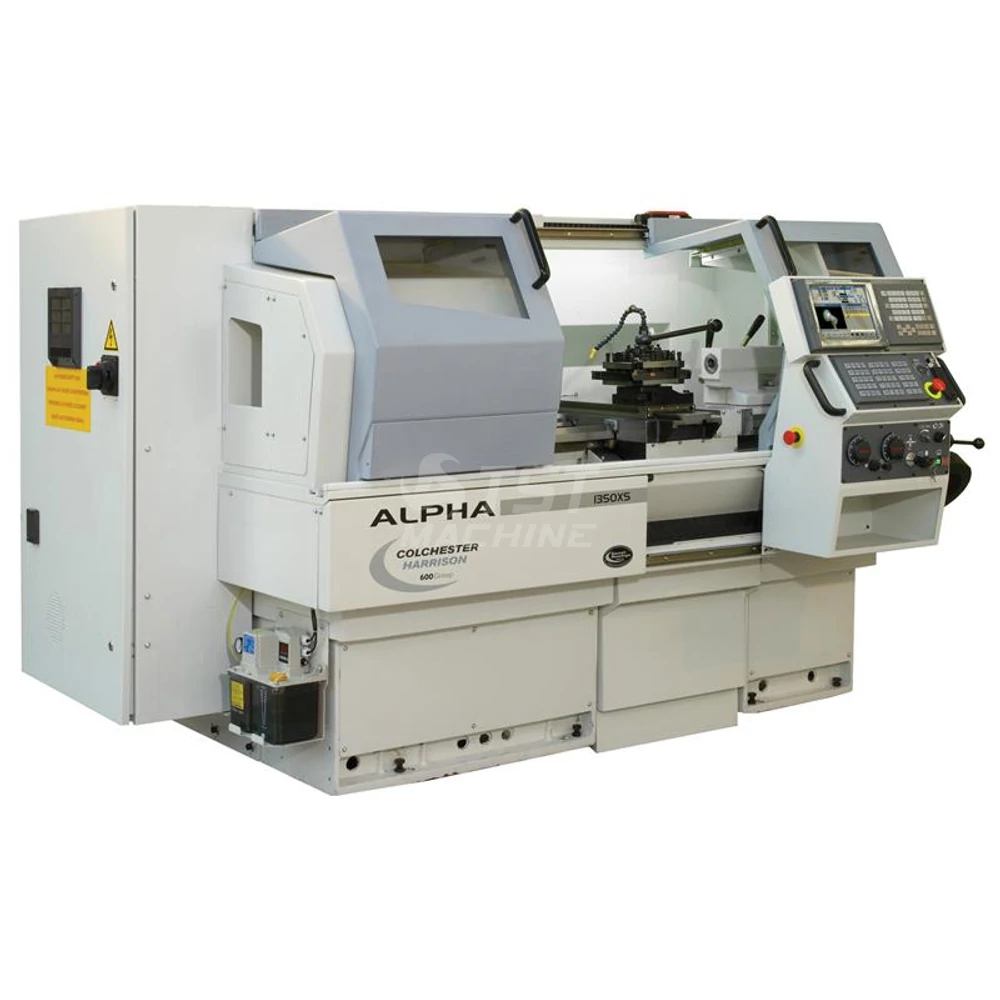

Alpha 1350 XS Manual/ CNC eszterga
A gépcsalád rövid bemutatása:
A világ egyik legjobb kombinált Manual/ CNC esztergája a kisszériás gyártásra specializálódott.
Teach-in funkciója a legrövidebb beállítási időt eredményezi.
Alacsony alkatrész-előállítási költségek mellett egyszeri beállítással garantálja a kiváló ismétlési pontosságot
és a legfinomabb felületi megmunkálást.
Az Alpha XS széria a GE Fanuc vezérlésének köszönhetően könnyebben kezelhető, az eddigieknél gyorsabb, hatékonyabb.
Az alapgép:
D 350mm ágyfelett / D196 mm szán felett elforduló átmérővel
L650 mm -es csúcstávolsággal
D42 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
A gépcsalád rövid bemutatása:
A világ egyik legjobb kombinált Manual/ CNC esztergája a kisszériás gyártásra specializálódott.
Teach-in funkciója a legrövidebb beállítási időt eredményezi.
Alacsony alkatrész-előállítási költségek mellett egyszeri beállítással garantálja a kiváló ismétlési pontosságot
és a legfinomabb felületi megmunkálást.
Az Alpha XS széria a GE Fanuc vezérlésének köszönhetően könnyebben kezelhető, az eddigieknél gyorsabb, hatékonyabb.
Az alapgép:
D 350mm ágyfelett / D196 mm szán felett elforduló átmérővel
L650 mm -es csúcstávolsággal
D42 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
| Gép típus | Alpha 1350 XS |
| Cikkszám | C-Alpha 1350 XS |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Manuál / CNC |
| Tokmány átmérője ( Chuck size) | 200 mm |
| Elrendezés | sík |
| Csúcs magasság (center height) | 170 mm |
| Ágy szélesség ( Bed width) | 318 mm |
| Főorsó furat | 42 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-4 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 63 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5/75 |
| Keresztirányú előtolás ( X cross-slide feed) | 7750 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 7750 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | Fanuc 0i TD |
| C tengely van / nincs (C axis) | nincs |
| C tengely az ellenorsón van / nincs ( C on subspindle) | nincs |
| Rúdadagoló van / nincs (barfeeder) | nincs |
| Mdb elkapó van/ nincs (part catcher) | nincs |
| Gép hossz ( Lenght) | 2400 mm |
| Gép szélesség (Width) | 1700 mm |
| Gép magasság ( Height) | 1500 mm |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7,5 |
| Gép hossz (L=Machine lenght) | 2500 mm |
| Gép szélesség (W=Machine widht) | 1800 mm |
| Gép magasság (H=Machine height) | 1600 mm |
| Gép súly (machine weight) | 1800 kg |
