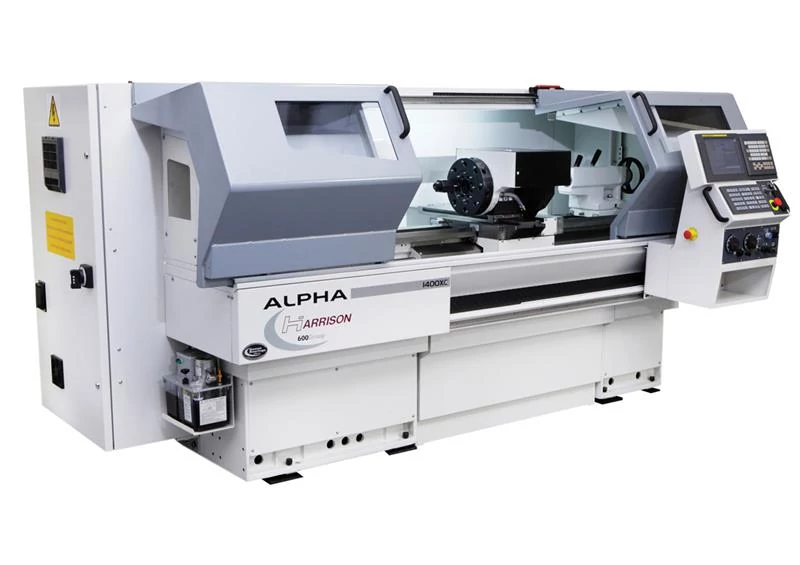

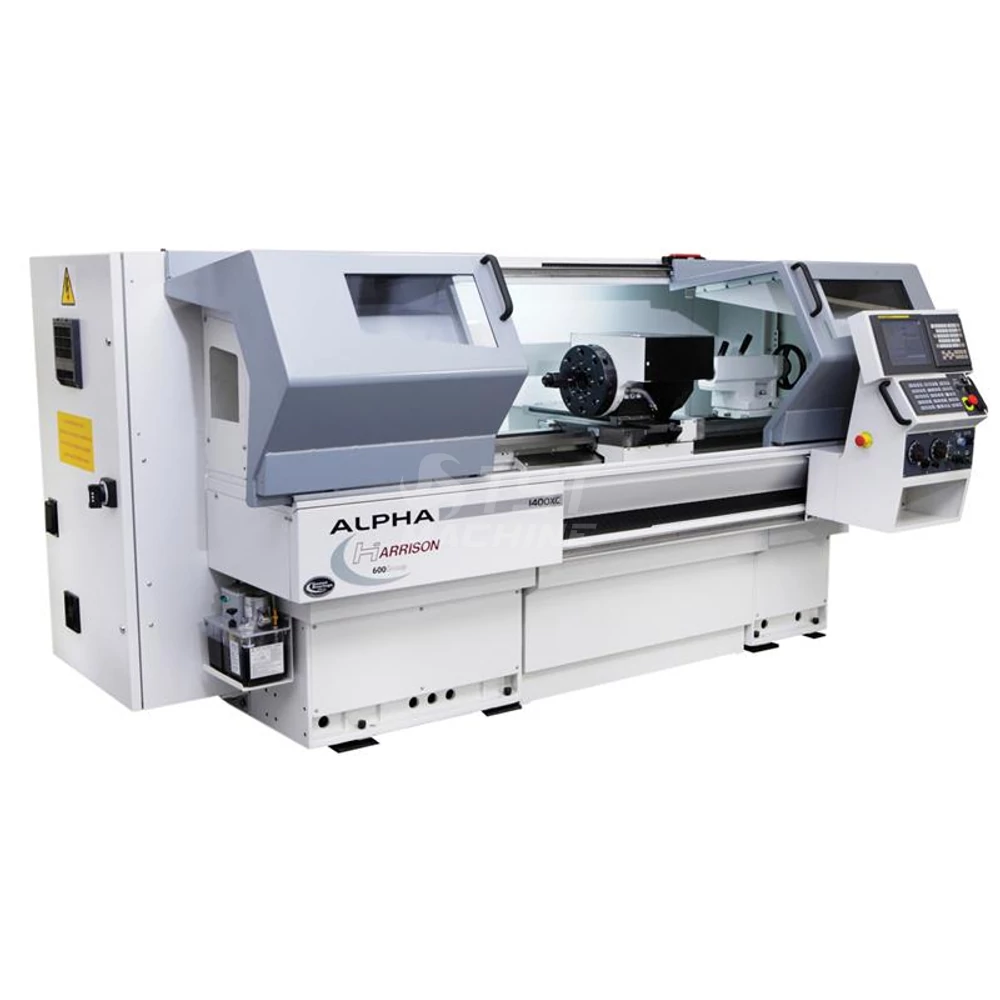

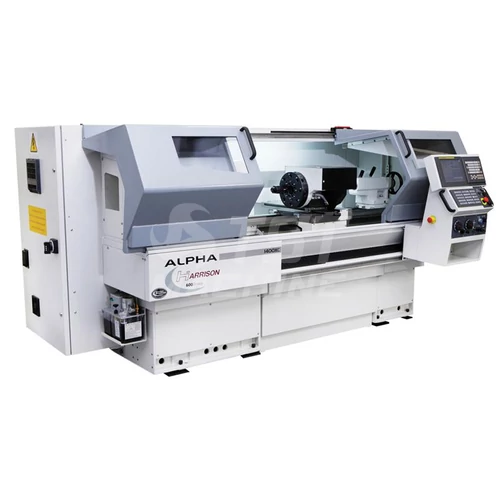

Alpha 1550 XC-1500 Manual CNC esztergagép C tengellyel
Leírás és Paraméterek
A Colcester / Harrison Alpha1550 XC család legnagyobb terhelhetőségű
C tengellyel és hajtott szerszámos revolverfejjel felszerelt tagja
Alapkivitel :
- Az alapgép 1500 mmm /2000 mm / 3000 mm hosszban rendelhető
- Elforduló átmérő ágy felett 554 mm / hídban 830 mm / szán felett 370 mm
- Orsófurat 104 mm
- 8 állású 4 db hajtott és 4 db fix szerszámos revolverfej VDI40
- C-tengely tárcsafékkel
Hajtott szerszám :
Max rpm: 5000 f/perc
Max nyomaték 20Nm
Max menet: M16
Max szármaró: D25 mm
Motor teljesítméNy: 3,7 kw
Alaptartozékok:
kézi szegnyereg
elektromosan reteszelt tokmányvédő burkolat
elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
teljesen zárt burkolat ( 2000 mm-es modell)
részben zárt burkolat (3000 mm-es modell)
mozgó kezelőkonzol
munkatér világítás
hűtőfolyadék rendszer 8 liter/perc 2,5 Bár
automatikus szán és golyósorsó kenőrendszer
kihúzható forgácstálca
alapozó készlet
kezelő szerszámok
angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel, MDI kezelőpanel
működési üzemmódok:
Alpha (Tanítható CNC csak C tengely nélkül),
FANUC ISO G, M kódos programozás,
AlphaLink (CAD/CAM) és
FANUC MANUAL GUIDE I ( Dialóg rendszer)
Link for Windows sotftware, 5 m-es RS232 kábellel
C tengellyel és hajtott szerszámos revolverfejjel felszerelt tagja
Alapkivitel :
- Az alapgép 1500 mmm /2000 mm / 3000 mm hosszban rendelhető
- Elforduló átmérő ágy felett 554 mm / hídban 830 mm / szán felett 370 mm
- Orsófurat 104 mm
- 8 állású 4 db hajtott és 4 db fix szerszámos revolverfej VDI40
- C-tengely tárcsafékkel
Hajtott szerszám :
Max rpm: 5000 f/perc
Max nyomaték 20Nm
Max menet: M16
Max szármaró: D25 mm
Motor teljesítméNy: 3,7 kw
Alaptartozékok:
kézi szegnyereg
elektromosan reteszelt tokmányvédő burkolat
elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
teljesen zárt burkolat ( 2000 mm-es modell)
részben zárt burkolat (3000 mm-es modell)
mozgó kezelőkonzol
munkatér világítás
hűtőfolyadék rendszer 8 liter/perc 2,5 Bár
automatikus szán és golyósorsó kenőrendszer
kihúzható forgácstálca
alapozó készlet
kezelő szerszámok
angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel, MDI kezelőpanel
működési üzemmódok:
Alpha (Tanítható CNC csak C tengely nélkül),
FANUC ISO G, M kódos programozás,
AlphaLink (CAD/CAM) és
FANUC MANUAL GUIDE I ( Dialóg rendszer)
Link for Windows sotftware, 5 m-es RS232 kábellel
| Gép típus | Colchester Alpha 150 XS |
| Cikkszám | C-Alpha 1550 XC-1500 |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Manuál / CNC |
| Főorsó furat | 104 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-11 / MT 5 |
| Keresztirányú előtolás ( X cross-slide feed) | 7750 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 7750 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 8 db |
| Hajtott szerszámok száma (driven tool) | 4 db |
| Vezérlés típusa (CNC Controller) | Fanuc Oi TD |
| C tengely van / nincs (C axis) | van |
| Gép súly (machine weight) | 4500 kg |
| Hajtott szerszám teljesítménye ( Power of livingtool ) | 3.7 kW |
| Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 5000 1/min |
