Leírás és Paraméterek
- Stabil gépváz, hegesztett acélszerkezet, melynek elkészítésekor ügyeltek arra, hogy a gyártási folyamat során ne merüljön fel anyagfeszültség
- A portál öntött alumínium konstrukció, amelynek kis súlya, nagy merevsége és kétoldali szervohajtása kiváló dinamikát tesz lehetővé
- Hosszanti vezetőkkel rendelkező tengelyek, melyek alacsony karbantartási igényűek, tartósan pontosak és nagy vágási sebességre lettek tervezve
- Átlagon felüli pozícionálási pontosság, melyet minden tengelyen golyósorsók biztosítanak
- Központi kenési rendszer biztosítja az összes vezető megfelelő kenését, így könnyítve meg a karbantartást és meghosszabbítja a szervízintervallumot
- A kezelő és a környezet biztonsága érdekében a berendezés zárt gépházzal rendelkezik
- Ajtóba épített védőüveg teszi lehetővé, hogy a kezelő a tekintetével végig kísérje a folyamatot
Vezérlés
- Nagy teljesítményű vezérlőrendszer, mely lenyűgöző egyszerűséggel rendelkezik, köszönhetően a működtetéshez optimalizált felhasználói felületnek
- A technológiai adatbázis tartalmazza a különböző fémek vágási paramétereit illetve előre beállított vágási ciklusokat is
- A vágási feladatok hatékony feldolgozását a folyamatparaméterek kiválasztására szolgáló felhasználóbarát szoftver támogatja
- Mágnes és proporcionális szelepek szabályozzák a gáznyomást (beprogramozható a vezérlésnél) a vágási folyamat során
- Cypcut szoftver, mely biztosítja a szükséges megmunkálási funkciók elérését és folyamatosan tájékoztatja a kezelőt az aktuális üzemállapotról
- Automata teríték kiosztó szoftver, ami nemcsak időt takarít meg, de minimális anyagveszteséget is garantál
- Előretelepített teríték minták, melyek a praktikus felhasználás széles skáláját fedik le
Vágófej
- Jól bevált Raytools vágófej beépített ütközésvédelemmel, automatikus fókuszpozíció állítással és magasságszabályozóval rendelkezik
- 25mm-es tartományban (+10 - -10mm) a fókuszáló lencsék automatikusan állíthatóak 0.05mm-es pontossággal
- A lézersugár fókusza folyamatosan alkalmazkodik az anyagviszonyokhoz a programsorozat során
- A betétlencse tartó lehetővé teszi a védőlencsék gyors és egyszerű cseréjét
Lézerforrás
- A Compact R modellek a Raycus erős lézerforrásaival vannak felszerelve
- A Raycus lézerforrások nagy megbízhatóságukról, kitűnő elektrooptikai hatékonyságukról, kiemelkedő energiasűrűségükről és modulációs frekvenciasávjukról ismertek
- Alacsony karbantartási igényű sugárvezető, mely a rugalmas száloptikai kábelek révén rendkívül robusztus és tartós
Alapfelszereltség
- CypCut CNC vezérlés
- Raycus itterbium fiber lézer
- Száloptika
- Raytools HP vágófej
- Automatikus fókuszpozíció beállítás
- Zárt lézersugár védelem
- Automata gázkonzol
- Központi kenési rendszer
- Beépített hűtőrendszer
- CAD/CAM szoftver (CypCut)
- Felhasználói kézikönyv angol nyelven
- A portál öntött alumínium konstrukció, amelynek kis súlya, nagy merevsége és kétoldali szervohajtása kiváló dinamikát tesz lehetővé
- Hosszanti vezetőkkel rendelkező tengelyek, melyek alacsony karbantartási igényűek, tartósan pontosak és nagy vágási sebességre lettek tervezve
- Átlagon felüli pozícionálási pontosság, melyet minden tengelyen golyósorsók biztosítanak
- Központi kenési rendszer biztosítja az összes vezető megfelelő kenését, így könnyítve meg a karbantartást és meghosszabbítja a szervízintervallumot
- A kezelő és a környezet biztonsága érdekében a berendezés zárt gépházzal rendelkezik
- Ajtóba épített védőüveg teszi lehetővé, hogy a kezelő a tekintetével végig kísérje a folyamatot
Vezérlés
- Nagy teljesítményű vezérlőrendszer, mely lenyűgöző egyszerűséggel rendelkezik, köszönhetően a működtetéshez optimalizált felhasználói felületnek
- A technológiai adatbázis tartalmazza a különböző fémek vágási paramétereit illetve előre beállított vágási ciklusokat is
- A vágási feladatok hatékony feldolgozását a folyamatparaméterek kiválasztására szolgáló felhasználóbarát szoftver támogatja
- Mágnes és proporcionális szelepek szabályozzák a gáznyomást (beprogramozható a vezérlésnél) a vágási folyamat során
- Cypcut szoftver, mely biztosítja a szükséges megmunkálási funkciók elérését és folyamatosan tájékoztatja a kezelőt az aktuális üzemállapotról
- Automata teríték kiosztó szoftver, ami nemcsak időt takarít meg, de minimális anyagveszteséget is garantál
- Előretelepített teríték minták, melyek a praktikus felhasználás széles skáláját fedik le
Vágófej
- Jól bevált Raytools vágófej beépített ütközésvédelemmel, automatikus fókuszpozíció állítással és magasságszabályozóval rendelkezik
- 25mm-es tartományban (+10 - -10mm) a fókuszáló lencsék automatikusan állíthatóak 0.05mm-es pontossággal
- A lézersugár fókusza folyamatosan alkalmazkodik az anyagviszonyokhoz a programsorozat során
- A betétlencse tartó lehetővé teszi a védőlencsék gyors és egyszerű cseréjét
Lézerforrás
- A Compact R modellek a Raycus erős lézerforrásaival vannak felszerelve
- A Raycus lézerforrások nagy megbízhatóságukról, kitűnő elektrooptikai hatékonyságukról, kiemelkedő energiasűrűségükről és modulációs frekvenciasávjukról ismertek
- Alacsony karbantartási igényű sugárvezető, mely a rugalmas száloptikai kábelek révén rendkívül robusztus és tartós
Alapfelszereltség
- CypCut CNC vezérlés
- Raycus itterbium fiber lézer
- Száloptika
- Raytools HP vágófej
- Automatikus fókuszpozíció beállítás
- Zárt lézersugár védelem
- Automata gázkonzol
- Központi kenési rendszer
- Beépített hűtőrendszer
- CAD/CAM szoftver (CypCut)
- Felhasználói kézikönyv angol nyelven
| Gyorulás maximálisan X tengely | 5 m/s2 |
| Gyorulás maximálisan Y tengely | 5 m/s2 |
| Munkadarab tömege | 250 Kg/dm2 |

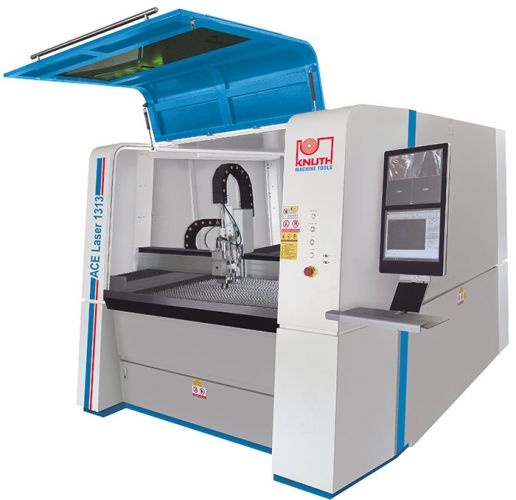

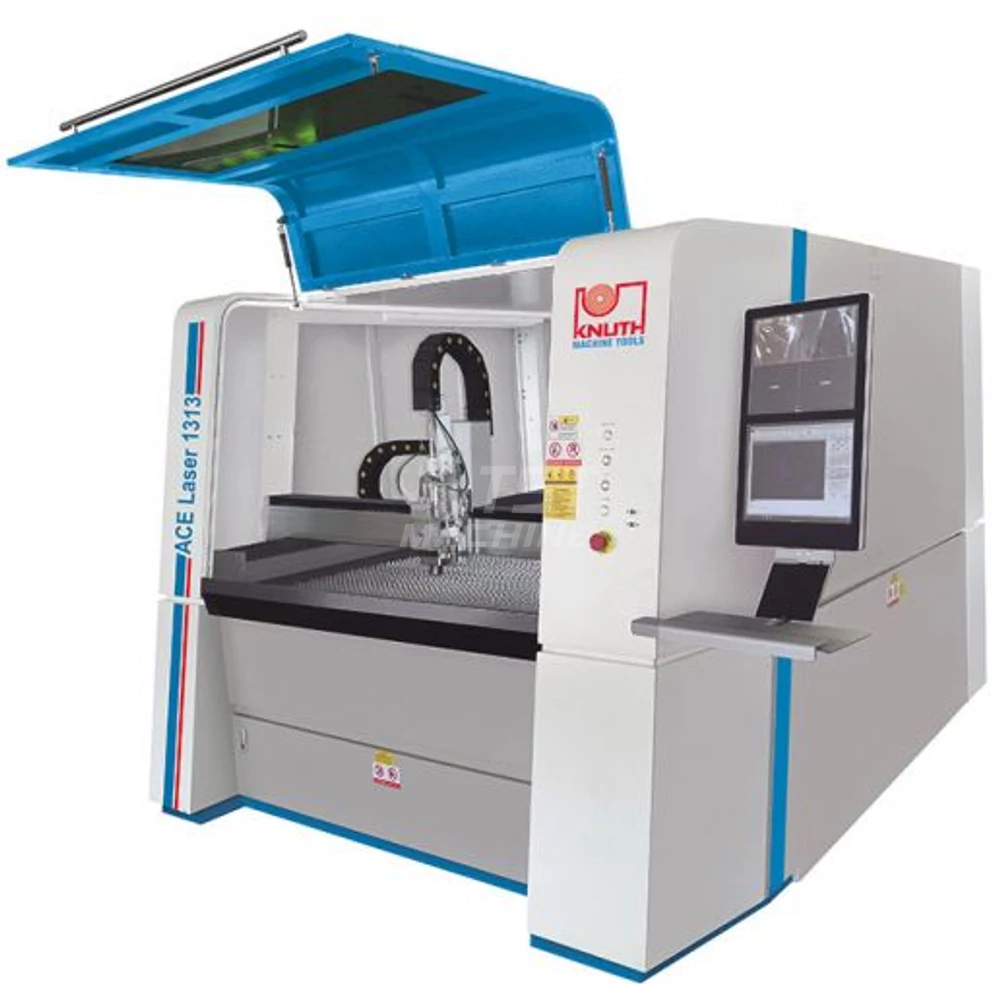

| Gép típus | Ace Laser Compact 1313 1.5 R Lézervágó |
| Cikkszám | K-141101 |
| X-tengely (Travel X-axis) | 1320 mm |
| Y-tengely (Travel Y-axis) | 1320 mm |
| Z-tengely (Travel Z-axis) | 80 mm |
| Pozicionális pontosság (Positioning accuracies) | 0.03 mm |
| Ismétlési pontosság (Repeatabilities) | 0.02 mm |
| Lézer típusa CO2/fiber (Laser type) | Fiber |
| Hullámhossz (Shaft length) | 1.08 µm |
| Csatlakozó teljesítmény (Power consumption) | 6 kW |
| Vágási kapacitás szerkezeti acélban | 10 mm |
| Vágási kapacitásrozsdamentes acélban | 5 mm |
| Vágási kapacitás alumíniumban | 4 mm |
| Gép hossz (L=Machine lenght) | 2520 mm |
| Gép szélesség (W=Machine widht) | 2170 mm |
| Gép magasság (H=Machine height) | 1880 mm |
| Gép súly (machine weight) | 2040 kg |
