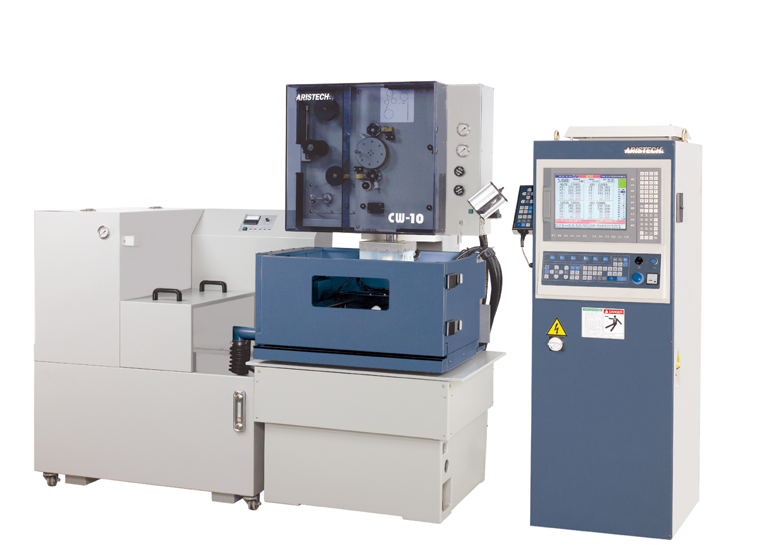

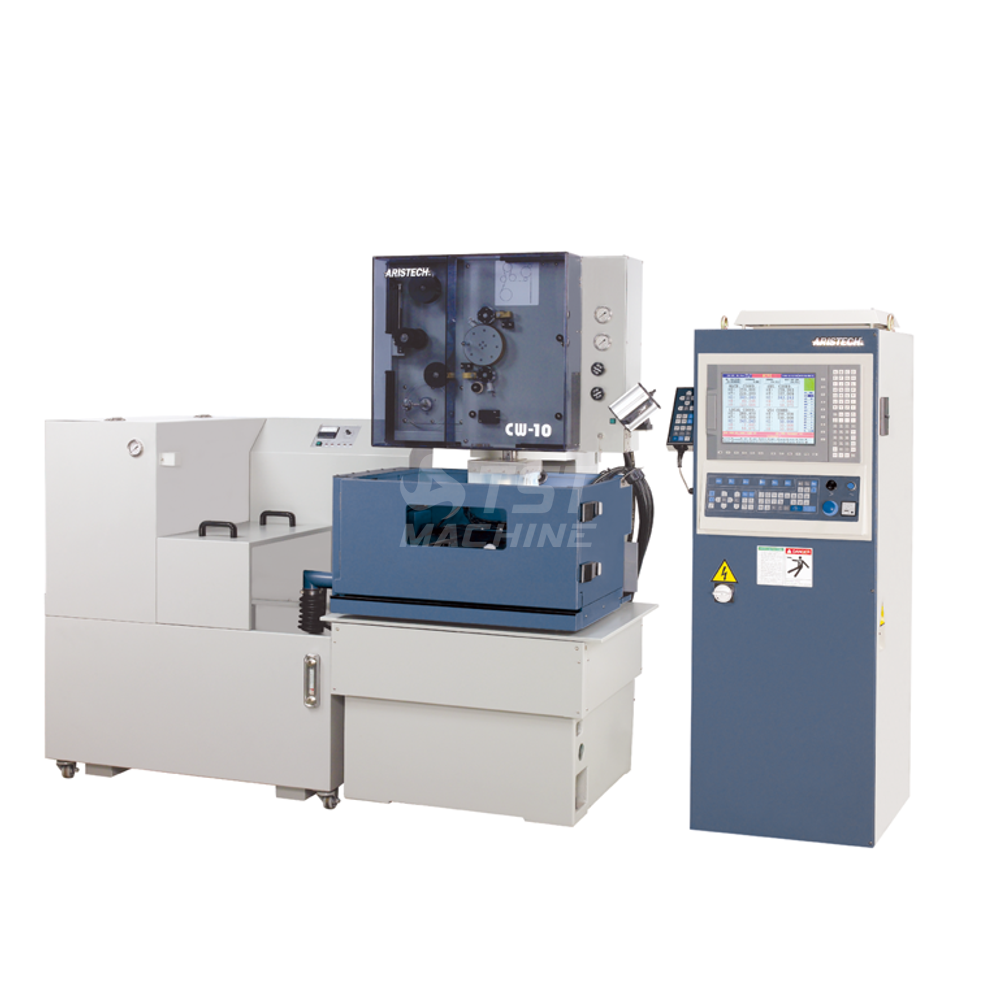

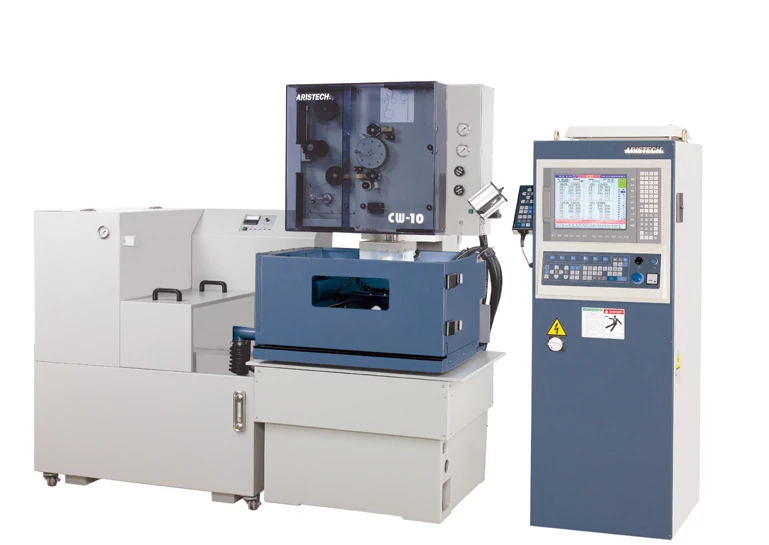

CW-10S/25A - 5 tengelyes CNC huzalszikra forgácsoló (merülős)
Leírás és Paraméterek
A gép általános jellemzői :
1. A nagy szilárdságú, finom szemcséjű öntöttvas gépágyazat, az oszlop, az asztal, valamit a módosított öntöttvas összetevők biztosítják a gép stabilitását és a hosszú élettartamot.
2. Minden tengelyen P-osztályú lineáris görgős vezeték. Ezen kívül lineáris mérőlécek jeleivel szabályozott AC-szervo rendszer biztosítja a precíz pozicionálást.
3. A PC bázisú magyar nyelvű CNC vezérlés, dialóg rendszerű szerkesztő programmal, színes 14”-os monitorral, egyszerű és érthető kezelő panellel.
4. A vezérlés minden digitális szikraforgácsolási paramétert tartalmaz, ezáltal könnyű és érthető a kezelhetősége.
5. Egyidejűleg 5 NC tengely kezelése.
6. Automatikus huzal kompenzáció (offset lehetőség).
7. Különböző alsó és felső pálya programozhatóság.
8. Kúpos vágás, szimpla és dupla kontúr.
9. Ethernet csatlakoztatás, hard disk, floppy egység.
10. A speciális „Száraz futás” funkció biztosítja a gép szerszám pozicionálás ellenőrzését a megmunkálás előtt.
11. CE biztonsági szabványainak 89/392/EEC és 93/68/EEC megfelelő fémburkolat.
12. Automatikus dielektrikum cserélő és hűtő egység (utóbbi opcionális).
Normál tartozékok:
Huzal állító készülékek
Papír szűrő (2 db)
Ion cserélő
Szerszámkészlet
Levehető kezelőegység
Ø0,25 huzal vezető kefével
1. A nagy szilárdságú, finom szemcséjű öntöttvas gépágyazat, az oszlop, az asztal, valamit a módosított öntöttvas összetevők biztosítják a gép stabilitását és a hosszú élettartamot.
2. Minden tengelyen P-osztályú lineáris görgős vezeték. Ezen kívül lineáris mérőlécek jeleivel szabályozott AC-szervo rendszer biztosítja a precíz pozicionálást.
3. A PC bázisú magyar nyelvű CNC vezérlés, dialóg rendszerű szerkesztő programmal, színes 14”-os monitorral, egyszerű és érthető kezelő panellel.
4. A vezérlés minden digitális szikraforgácsolási paramétert tartalmaz, ezáltal könnyű és érthető a kezelhetősége.
5. Egyidejűleg 5 NC tengely kezelése.
6. Automatikus huzal kompenzáció (offset lehetőség).
7. Különböző alsó és felső pálya programozhatóság.
8. Kúpos vágás, szimpla és dupla kontúr.
9. Ethernet csatlakoztatás, hard disk, floppy egység.
10. A speciális „Száraz futás” funkció biztosítja a gép szerszám pozicionálás ellenőrzését a megmunkálás előtt.
11. CE biztonsági szabványainak 89/392/EEC és 93/68/EEC megfelelő fémburkolat.
12. Automatikus dielektrikum cserélő és hűtő egység (utóbbi opcionális).
Normál tartozékok:
Huzal állító készülékek
Papír szűrő (2 db)
Ion cserélő
Szerszámkészlet
Levehető kezelőegység
Ø0,25 huzal vezető kefével
| Gép típus | CW-10S/25A - 5 tengelyes CNC huzalszikra forgácsoló (merülős) |
| Cikkszám | AR-CW-10S/25A |
| Kialakítás öblítő/merülő ( flussing/submerge) | merülős |
| Automata huzal befűzés van/nincs ( AWT) | van |
| Huzal anyaga ( Wire material) | réz |
| Vezérlés típusa (controller type) | ARISTECH |
| További CNC tengelyek (Addition CNC axis) U, V | 4 |
| Asztal hossz (Table length) | 680 mm |
| Max. vágási szög (Cutting angle) | 1 |
| Asztal szélesség (Table width) | 420 mm |
| Anyagleválasztási sebesség (Machining speed) | 200 mm2/min |
| Elérhető felületi érdesség (Best Surface roughness) | 0.65 Ra |
| Huzal átmérő (standard wire diam.) | 0.25 mm |
| Opcionális huzal átmérő (Opt. Wire diam) | 0.3 mm |
| Huzal feszítés (wire tension) | 2 |
| Huzal tekercselés sebesség (Wire feeding speed) | 15 m/min |
| Desztillált víz tarály (Tank capacity) | 480 l |
| Ioncserélő térfogata ( Ion exchanger) | 15 l |
| Generátor max. áram ( Max otput current) | 25 A |
| Generátor max. feszültség ( Voltage) | 145 V |
| Teljes áramfelvétel ( Total power input) | 13 kVA |
| Gép hossz (L=Machine lenght) | 1950 mm |
| Gép szélesség (W=Machine widht) | 1400 mm |
| Gép magasság (H=Machine height) | 1740 mm |
| Gép súly (machine weight) | 1700 kg |
